申请日2017.02.17
公开(公告)日2017.09.22
IPC分类号C02F9/04; C02F103/18; C02F1/66; C02F1/52
摘要
一种炭黑生产脱硫脱硝 废水 回收利用装置，它包括吸收塔、一级沉淀罐、二级沉淀罐、集水池、脱硫塔、污水池、调节池、沉淀池、储水罐，所述吸收塔、一级沉淀罐、二级沉淀罐、集水池和脱硫塔依次连接，所述二级沉淀罐、三级沉淀罐、滤布过滤器、四级沉淀罐、滤布过滤器和下水道依次连接，将脱硫脱硝产生的废水加以有效的回收，处理成完全适用于炭黑生产的急冷水和造粒水使用，并将对沉淀的沉淀物进行回收，从而变废为宝，大大节约生产用水，稳定了炭黑生产的工艺，保证了炭黑产品的质量。

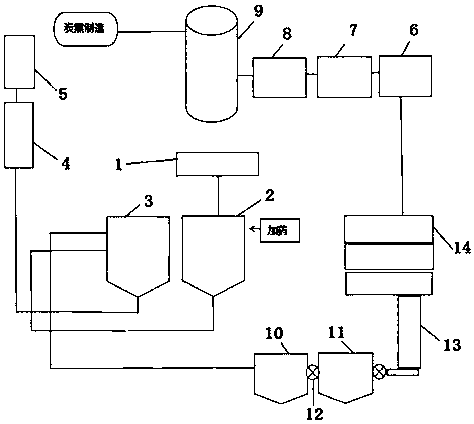

摘要附图
权利要求书
1.一种炭黑生产脱硫脱硝废水回收利用装置，它包括吸收塔、一级沉淀罐、二级沉淀罐、集水池、脱硫塔、污水池、调节池、沉淀池、储水罐，所述吸收塔、一级沉淀罐、二级沉淀罐、集水池和脱硫塔依次连接，其特征在于，所述二级沉淀罐、三级沉淀罐、滤布过滤器、四级沉淀罐、滤布过滤器和下水道依次连接，所述下水道分别连接若干个雨水收集池，雨水收集池、污水池、调节池、沉淀池和储水罐依次连接。
说明书
一种炭黑生产脱硫脱硝废水回收利用装置
技术领域
本实用新型涉及一种废水回收利用装置，尤其涉及一种炭黑生产脱硫脱硝废水回收利用装置。
背景技术
在炭黑生产过程中，锅炉烟气湿法脱硫(石灰石/石膏法)过程产生的废水来源于吸收塔，为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量，必须从系统中排放一定量的废水，废水主要来自石膏脱水和清洗系统，废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐等，根据我国废水排放标准，炭黑生产企业的污水排放标准为零排放，但是现有的脱硫脱硝产生的废水直接流入下水道排入炭黑生产企业的污水处理系统中，污水处理后中含有粉尘和脱硫产物(CaSO4和CaSO3)输送到炭黑制造工艺中，对炭黑质量造成影响，长时间使用还会堵塞的下水管道。
发明内容
本实用新型的目的在于提供一种炭黑生产脱硫脱硝废水回收利用装置，将脱硫脱硝产生的废水加以有效的回收，处理成完全适用于炭黑生产的急冷水和造粒水使用，并将对沉淀的沉淀物进行回收，从而变废为宝，大大节约生产用水，稳定了炭黑生产的工艺，保证了炭黑产品的质量。
本实用新型是这样实现的，它包括吸收塔、一级沉淀罐、二级沉淀罐、集水池、脱硫塔、污水池、调节池、沉淀池、储水罐，所述吸收塔、一级沉淀罐、二级沉淀罐、集水池和脱硫塔依次连接，其特征在于，所述二级沉淀罐、三级沉淀罐、滤布过滤器、四级沉淀罐、滤布过滤器和下水道依次连接，所述下水道分别连接若干个雨水收集池，雨水收集池、污水池、调节池、沉淀池和储水罐依次连接。
本实用新型的技术效果是：将脱硫脱硝产生的废水加以有效的回收，处理成完全适用于炭黑生产的急冷水和造粒水使用，并将对沉淀的沉淀物进行回收，从而变废为宝，大大节约生产用水，稳定了炭黑生产的工艺，保证了炭黑产品的质量。
