污水处理用设备安装固定装置

发布时间:2017-12-25 17:13:54  中国污水处理工程网

  申请日2016.12.30

  公开(公告)日2017.07.14

  IPC分类号C02F1/00

  摘要

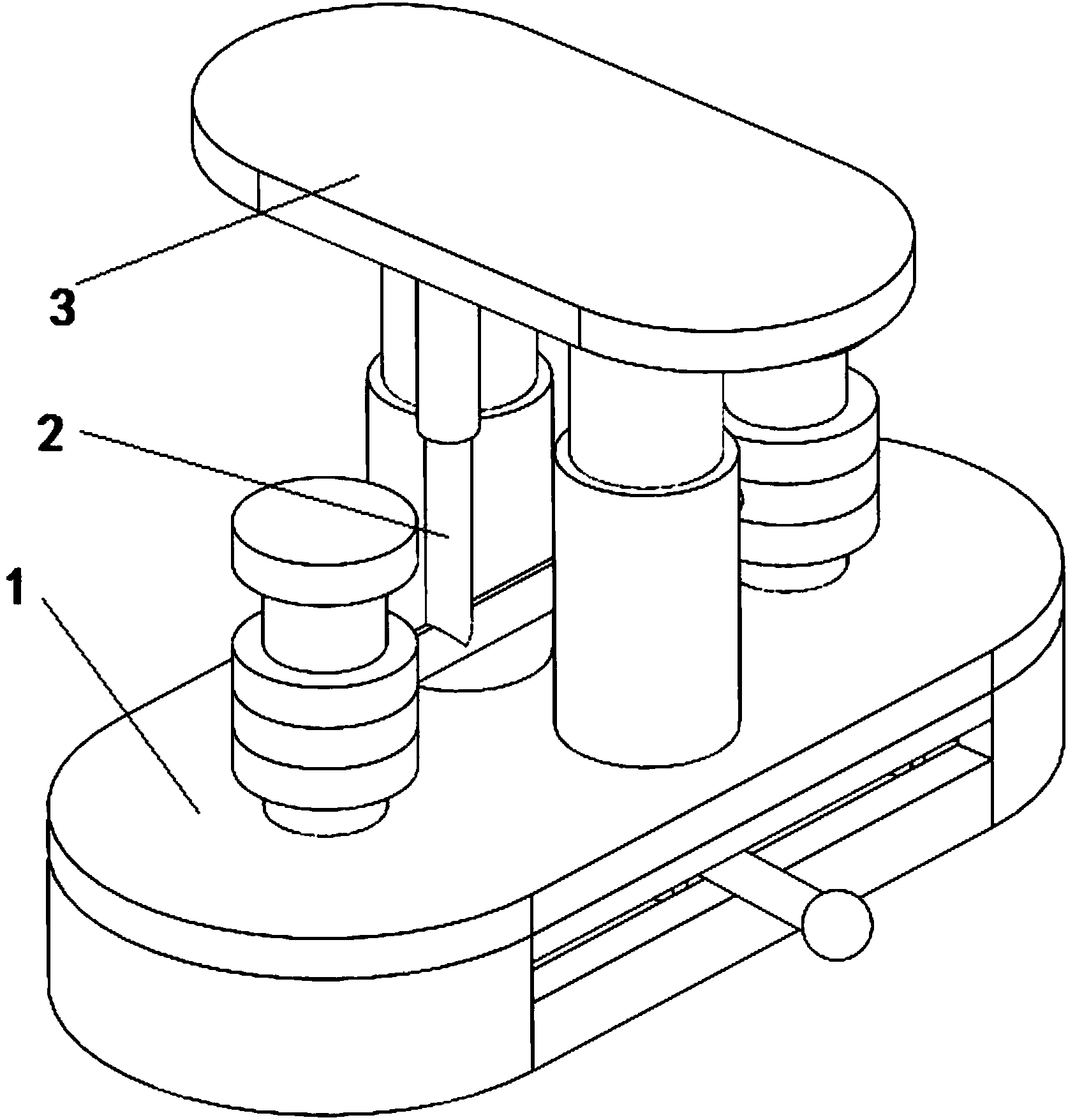

  本实用新型公开了一种污水处理用设备安装固定装置,包括依次安装的调节座、连接件、承载座;调节座包括安装盒,安装盒底部等距分布有三个定位孔,安装盒其中一侧壁水平开有滑槽;中间的所述定位孔中安装有主动齿轮,主动齿轮两端对称啮合有从动齿轮;主动齿轮中间设有异形凸台,异形凸台外侧套有异形套筒,异形套筒周侧依次连接有拨杆、限位球,拨杆与滑槽进行滑动配合;从动齿轮中间依次固定有螺杆、限位块。本实用新型通过依次安装的调节座、连接件、承载座,有效提高了通讯设备的使用寿命,能够在使用过程中,减震缓冲能力强,避免了通讯设备在复杂的使用环境下碰撞导致的损伤,具有良好的经济效益与实用价值。

  摘要附图



  权利要求书

  1.一种污水处理用设备安装固定装置,其特征在于:包括依次安装的调节座(1)、连接件(2)、承载座(3);

  所述调节座(1)包括安装盒(11),所述安装盒(11)底部等距分布有三个定位孔(111),安装盒(11)其中一侧壁水平开有滑槽(112);中间的所述定位孔(111)中安装有主动齿轮(12),所述主动齿轮(12)两端对称啮合有从动齿轮(13);所述主动齿轮(12)中间设有异形凸台(121),所述异形凸台(121)外侧套有异形套筒(14),所述异形套筒(14)周侧依次连接有拨杆(141)、限位球(142),所述拨杆(141)与滑槽(112)进行滑动配合;所述从动齿轮(13)中间依次固定有螺杆(131)、限位块(132);所述安装盒(11)顶端安装有盖板(15),所述盖板(15)表面对称设有安装筒(151),所述安装筒(151)内设有弹簧(16);

  所述连接件(2)包括与螺杆(131)进行相配合的螺纹筒(21),所述螺纹筒(21)中间开有环形卡槽(211),两个所述螺纹筒(21)之间安装有套杆(22),所述套杆(22)包括连接杆(221),所述连接杆(221)两端设有与环形卡槽(211)相配合的限位套(222),连接杆(221)中间对称设有两个导向杆(223);

  所述承载座(3)包括承载板(31),所述承载板(31)底部对称设有与导向杆(223)相配合的两个导向筒(32)以及与安装筒(151)相配合的两个压杆(33)。

  2.根据权利要求1所述的一种污水处理用设备安装固定装置,其特征在于:所述导向杆(223)与导向筒(32)之间为滑动配合。

  3.根据权利要求1所述的一种污水处理用设备安装固定装置,其特征在于:所述安装筒(151)与压杆(33)之间为滑动配合。

  4.根据权利要求1所述的一种污水处理用设备安装固定装置,其特征在于:所述环形卡槽(211)与限位套(222)之间为滑动配合。

  5.根据权利要求1所述的一种污水处理用设备安装固定装置,其特征在于:所述螺杆(131)与盖板(15)之间为滑动配合。

  6.根据权利要求1所述的一种污水处理用设备安装固定装置,其特征在于:所述盖板(15)底部设有与安装盒(11)进行过盈配合的凸起。

  说明书

  一种污水处理用设备安装固定装置

  技术领域

  本实用新型属于通讯设备领域,尤其涉及一种污水处理用设备安装固定装置。

  背景技术

  随着社会的进步和工业的发展,不可避免地破坏了人类的生存环境。人类只有一个地球,环境的污染问题已经引起了世界各国的高度重视和关注。而我国经过几十年的改革开放,虽然加快了工业化的步伐,同时也带来了环境的巨大污染,特别是对水体的污染尤为突出。污水处理过程中,通讯设备的使用尤为重要,因为使用环境的不同,导致其在使用过程中因为碰撞而影响工作性能。

  实用新型内容

  本实用新型的目的在于克服现有技术存在的以上问题,提供一种污水处理用设备安装固定装置,提高通讯设备的使用寿命。

  为实现上述技术目的,达到上述技术效果,本实用新型通过以下技术方案实现:

  一种污水处理用设备安装固定装置,包括依次安装的调节座、连接件、承载座;

  所述调节座包括安装盒,所述安装盒底部等距分布有三个定位孔,安装盒其中一侧壁水平开有滑槽;中间的所述定位孔中安装有主动齿轮,所述主动齿轮两端对称啮合有从动齿轮;所述主动齿轮中间设有异形凸台,所述异形凸台外侧套有异形套筒,所述异形套筒周侧依次连接有拨杆、限位球,所述拨杆与滑槽进行滑动配合;所述从动齿轮中间依次固定有螺杆、限位块;所述安装盒顶端安装有盖板,所述盖板表面对称设有安装筒,所述安装筒内设有弹簧;

  所述连接件包括与螺杆进行相配合的螺纹筒,所述螺纹筒中间开有环形卡槽,两个所述螺纹筒之间安装有套杆,所述套杆包括连接杆,所述连接杆两端设有与环形卡槽相配合的限位套,连接杆中间对称设有两个导向杆;

  所述承载座包括承载板,所述承载板底部对称设有与导向杆相配合的两个导向筒以及与安装筒相配合的两个压杆。

  进一步地,所述导向杆与导向筒之间为滑动配合,减少导向杆与导向筒之间的配合阻力。

  进一步地,所述安装筒与压杆之间为滑动配合,减少安装筒与压杆之间的配合阻力。

  进一步地,所述环形卡槽与限位套之间为滑动配合,减少环形卡槽与限位套之间的配合阻力。

  进一步地,所述螺杆与盖板之间为滑动配合,减少螺杆与盖板之间的配合阻力。

  进一步地,所述盖板底部设有与安装盒进行过盈配合的凸起,安装方便,稳定性好。

  本实用新型的有益效果是:

  本实用新型通过依次安装的调节座、连接件、承载座,有效提高了通讯设备的使用寿命,能够在使用过程中,根据实际情况,对装置进行实时调节,减震缓冲能力强,避免了通讯设备在复杂的使用环境下碰撞导致的损伤,具有良好的经济效益与实用价值。
