申请日2016.12.13
公开(公告)日2017.06.27
IPC分类号C02F9/14; C02F3/30
摘要

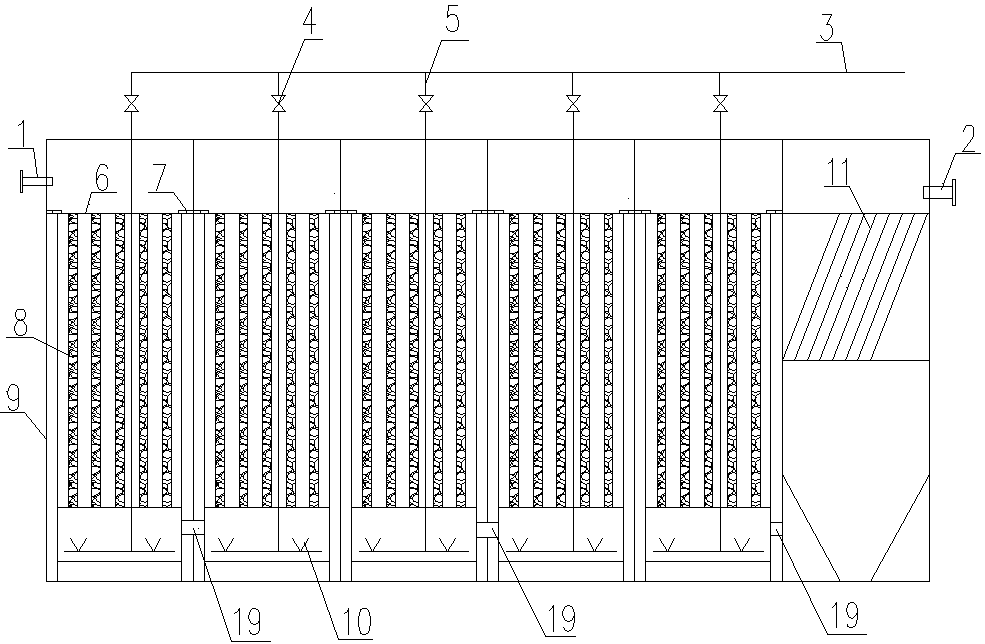

一种板式生物固定床废水处理装置，包括处理池、板式固定模块、空气主管和空气支管，处理池的一侧上部设置有多个进水口，处理池相对的另一侧的上部设置有不少于一个出水口，处理池内设置有多个均匀布置的板式固定模块，板式固定模块包括模块骨架和固定于模块骨架上的多个竖向板式固定床，多个板式固定床平行设置于模块骨架上，板式固定床上设置有生物反应载体，多个板式固定模块的上部均设置有用于防止板式固定模块上浮的防浮块，多条空气支管深入到处理池的下部，多条空气支管的上部均与空气主管相连，空气支管的下端均设置有均匀布气部件，处理池靠近出水口的一侧设置有用于沉淀悬浮物的斜管沉淀池。本实用新型的生物反应载体、均匀布气部件更换方便，占地面积小，处理污水性能稳定。
权利要求书
1.一种板式生物固定床废水处理装置，其特征在于：包括处理池、板式固定模块、空气主管和空气支管，所述处理池的一侧上部设置有多个进水口，处理池相对的另一侧的上部设置有不少于一个出水口，处理池内设置有多个均匀布置的板式固定模块，所述的板式固定模块包括模块骨架和固定于模块骨架上的多个竖向板式固定床，多个板式固定床平行设置于模块骨架上，所述的板式固定床上设置有生物反应载体，多个板式固定模块的上部均设置有用于防止板式固定模块上浮的防浮块，多条空气支管深入到处理池的下部，多条空气支管的上部均与空气主管相连，空气支管的下端均设置有均匀布气部件，所述处理池靠近出水口的一侧设置有用于沉淀悬浮物的斜管沉淀池。
2.根据权利要求1所述的一种板式生物固定床废水处理装置，其特征在于：所述处理池内设置有横向隔板和多个平行设置的纵向隔板，所述横向隔板和纵向隔板将处理池隔成多个处理槽，每个处理槽内均放置一个板式固定模块。
3.根据权利要求2所述的一种板式生物固定床废水处理装置，其特征在于：所述纵向隔板有5个，从进水口排列依次为第一纵向隔板、第二纵向隔板、第三纵向隔板、第四纵向隔板和第五纵向隔板，其中所述第一、第三、第五纵向隔板的下部均开有供废水通过的通孔。
4.根据权利要求1所述的一种板式生物固定床废水处理装置，其特征在于：所述多条空气支管与多个板式固定模块一一对应设置。
5.根据权利要求4所述的式生物固定床废水处理装置，其特征在于：所述空气支管和空气主管之间设置有气量控制阀。
6.根据权利要求1-5任一所述的一种板式生物固定床废水处理装置，其特征在于：所述的生物反应载体上设置有多个不同直径的孔，所述孔的直径为5mm-100mm，所述的生物反应载体为聚氨酯类合成材料。
7.根据权利要求1所述的一种板式生物固定床废水处理装置，其特征在于：每一个板式固定模块上的板式固定床有5个。
8.根据权利要求1所述的一种板式生物固定床废水处理装置，其特征在于：所述板式固定床的高度G与厚度H的比大于300:1，宽度K与厚度H的比大于150:1。
9.根据权利要求1所述的一种板式生物固定床废水处理装置，其特征在于：防浮块与板式固定模块对应设置，防浮块与纵向隔板可拆卸连接并压紧板式固定模块的上部。
说明书
一种板式生物固定床废水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是涉及一种板式生物固定床废水处理装置。
背景技术
生物膜过滤技术在污水回用领域的应用越来越广泛，该技术充分利用滤池中滤料及滤料上生物膜的吸附截留作用、滤料上所附生物膜中微生物的氧化分解作用、沿水流向下形成的食物链分级捕食去除作用以及生物膜内部的反硝化作用，将二级出水中未能去除的大多数物质有效地加以去除。生物膜法中污泥的停留时间长，适宜硝化菌的生长，因此生物膜过滤技术可以有效去除污水中的氨氮。
目前国内外普遍采用的生物膜法多数是好氧形式，或是厌氧好氧结合的形式。厌氧好氧相结合处理废水，应用范围广、处理效率高，可承受的有机容积负荷高。但大多数厌氧好氧工艺是两段分体且有回流装置，不仅占地面积大，而且基建费用与动力消耗高，操作复杂，不易管理。随着城市规模不断扩大，占地巨大人口不断膨胀使城市变得拥挤，许多城市土地稀缺，而建设活性污泥法的污水处理厂动辄需要占地几公顷，甚至几十公顷，占地面积太大与城市发展形成矛盾，从而制约其发展。此外，环境恶劣、体积巨大的污水处理构筑物大面积暴露在空气中，极易产生臭气污染，周围居民无法忍受。因此越来越多的居民拒绝与污水处理厂为邻。
实用新型内容
为了克服上述现有技术存在的缺点，本实用新型的目的在于提供一种板式生物固定床废水处理装置，它占地面积小，处理污水性能稳定，部件更换方便。
一种板式生物固定床废水处理装置，包括处理池、板式固定模块、空气主管和空气支管，所述处理池的一侧上部设置有多个进水口，处理池相对的另一侧的上部设置有不少于一个出水口，处理池内设置有多个均匀布置的板式固定模块，所述的板式固定模块包括模块骨架和固定于模块骨架上的多个竖向板式固定床，多个板式固定床平行设置于模块骨架上，所述的板式固定床上设置有生物反应载体，多个板式固定模块的上部均设置有用于防止板式固定模块上浮的防浮块，多条空气支管深入到处理池的下部，多条空气支管的上部均与空气主管相连，空气支管的下端均设置有均匀布气部件，所述处理池靠近出水口的一侧设置有用于沉淀悬浮物的斜管沉淀池。
作为优选，所述处理池内设置有横向隔板和多个平行设置的纵向隔板，所述横向隔板和纵向隔板将处理池隔成多个处理槽，每个处理槽内均放置一个板式固定模块。
作为优选，所述纵向隔板有5个，从进水口排列依次为第一纵向隔板、第二纵向隔板、第三纵向隔板、第四纵向隔板和第五纵向隔板，其中所述第一、第三、第五纵向隔板的下部均开有供废水通过的通孔。
作为优选，所述多条空气支管与多个板式固定模块一一对应设置。
作为优选，所述空气支管和空气主管之间设置有气量控制阀。
作为优选，所述的生物反应载体上设置有多个不同直径的孔，所述孔的直径为5mm-100mm，所述生物反应载体为聚氨酯类合成材料。
作为优选，每一个板式固定模块上的板式固定床有5个。
作为优选，所述板式固定床的高度G与厚度H的比大于300:1，宽度K与厚度H的比大于150:1。
作为优选，防浮块与板式固定模块对应设置，防浮块与纵向隔板可拆卸连接并压紧板式固定模块的上部。
通过上述设置，本实用新型的生物反应载体、均匀布气部件更换方便;横向隔板和纵向隔板的存在，改变了流体的流动方向，反应进行的更加彻底;气量控制阀调节进气量，进而进行厌氧、缺氧、好氧转换;板式固定床表面积大，挂膜效果好;微生物量多，具有较高的有机容积负荷;板式固定床挂膜后形成内部兼氧，外部好氧环境，具有很强的硝化、反硝化功能;能够维持较小的F/M，产生剩余污泥量较小。
