申请日2016.12.13
公开(公告)日2017.07.11
IPC分类号C02F3/32
摘要
本申请涉及一种排入河道污水原位处理系统,包括蓄电池、曝气风机、曝气风机开关、水质信号检测器、水质信号处理器、水质信号控制器、生态浮岛，生态浮岛包括载体、铝合金PVC框架，铝合金PVC框架底部设有PE曝气管，载体下方设有生物填料，且通过铝合金PVC框架将生物填料与载体连接为整体，载体上设置有若干水生植物种植孔，生态浮岛外侧水中设有水质信号检测器，水质信号检测器与水质信号处理器电性连接，水质信号处理器与水质信号控制器电性连接，水质信号控制器与曝气风机开关电性连接，所述蓄电池供电连接于曝气风机开关，曝气风机开关控制连接于曝气风机，所述曝气风机的出风口通过管路与PE曝气管连通连接。
权利要求书

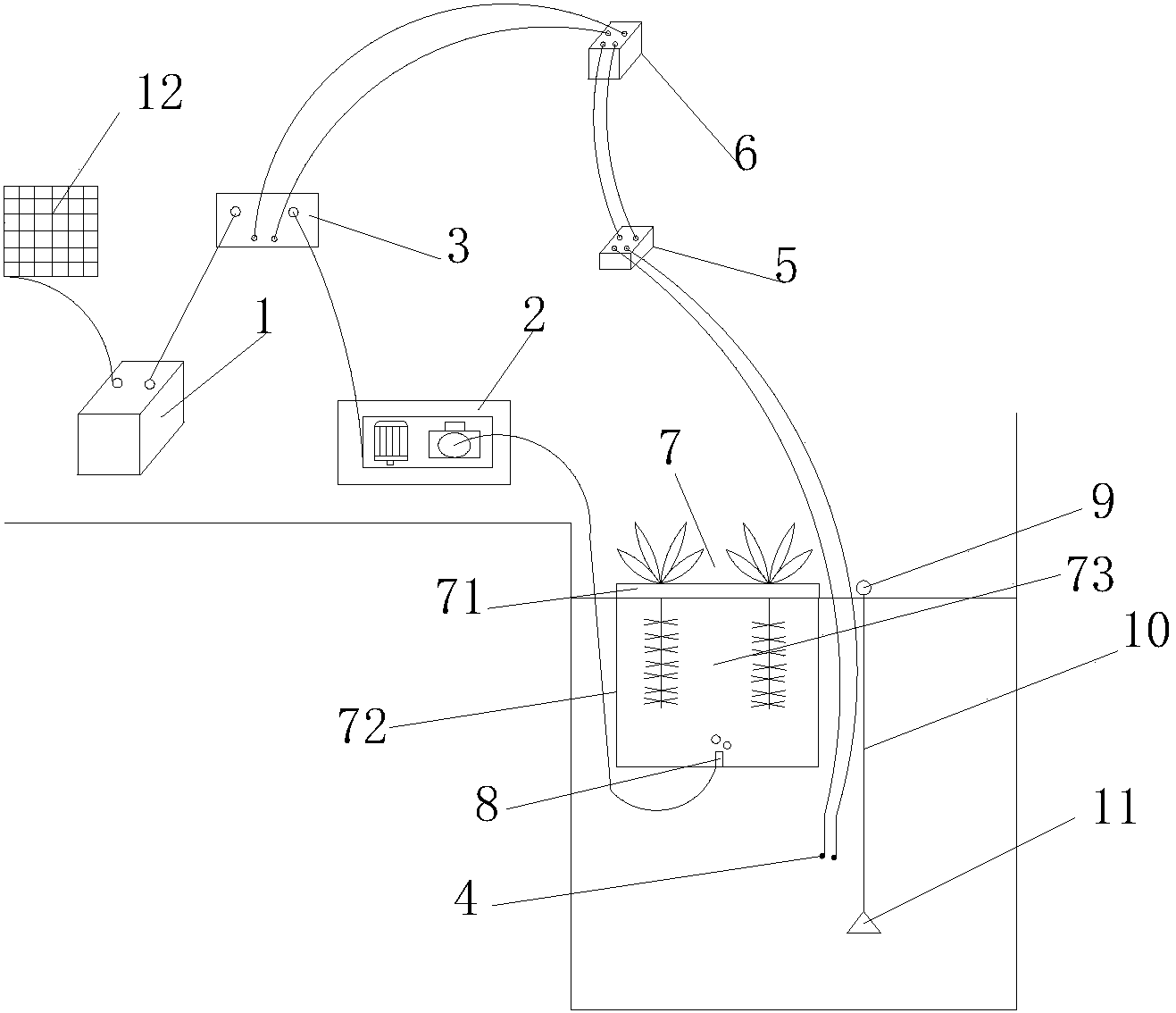

1.一种排入河道污水原位处理系统,包括蓄电池(1)、曝气风机(2)、曝气风机开关(3)、水质信号检测器(4)、水质信号处理器(5)、水质信号控制器(6)、生态浮岛(7)，生态浮岛(7)包括载体(71)、PVC框架(72)，PVC框架(72)底部设有PE曝气管(8)，载体(71)下方设有生物填料(73)，且通过PVC框架(72)将生物填料(73)与载体(71)连接为整体，载体(71)上设置有若干镂空的水生植物种植孔(74)，生态浮岛(7)外侧水中设有水质信号检测器(4)，水质信号检测器(4)与水质信号处理器(5)电性连接，水质信号处理器(5)与水质信号控制器(6)电性连接，水质信号控制器(6)与曝气风机开关(3)电性连接，所述蓄电池(1)供电连接于曝气风机开关(3)，曝气风机开关(3)控制连接于曝气风机(2)，所述曝气风机(2)的出风口通过管路与PE曝气管(8)连通连接。
2.根据权利要求1所述的排入河道污水原位处理系统，其特征在于还包括太阳能电池板(12)，太阳能电池板(12)充电连接于蓄电池(1)。
3.根据权利要求1所述的排入河道污水原位处理系统，其特征在于位于生态浮岛(7)外侧水中至少一侧布置有隔离层，所述隔离层包括防水布(10)、PVC浮筒(9)、重锤(11)，防水布(10)的上边沿连接有若干浮于水面上的PVC浮筒(9)，其下边沿连接有若干沉于水下的重锤(11)，水质信号检测器(4)置于生态浮岛(7)与隔离层之间。
4.根据权利要求1所述的排入河道污水原位处理系统，其特征在于载体上设有双排镂空的水生植物种植孔(74)，各水生植物种植孔(74)的孔径为Φ80-Φ120，相邻之间的孔间隔L为200mm-300mm。
说明书
一种排入河道污水原位处理系统
技术领域
本实用新型涉及一种水处理系统或装置，特别是一种排入河道污水原位处理系统。
背景技术
虽然目前我国城镇化水平有着很大的提高，城镇污水处理技术与设施都较为成熟，但仍有一些地区由于其特殊的地理位置等原因，导致现有的污水处理系统难以适用。对于大部分居住在沿河区域的居民，由于其地形、地势复杂，房屋居住密集，并不具备铺设管网的条件。居民生活污水往往未经处理便通过直立堤岸的石间缝隙直接排放至河道。这种点源污染具有排放点分散、不易收集的特点，虽然每个点源每天所排放污水量较小，但各个点源所排放的污染物一旦进入河道后便会迅速扩散并污染整个水体，导致处理水量加大，仅靠河水自净功能无法完成水质的修复，造成了更多的工程负担以及处理成本。所以如果能设计一种可以对排入河道的污水进行净化处理，且建设费用低廉又无需专人管理的装置的话，便可以很好的解决这个问题，所以设计一种排入河道污水原位处理装置置是十分有益的。
发明内容
本实用新型的目的就是为了解决背景技术中的不足之处，提供一种排入河道污水原位处理系统。
为达到上述目的，本实用新型采用如下技术方案：一种排入河道污水原位处理系统，包括蓄电池、曝气风机、曝气风机开关、水质信号检测器、水质信号处理器、水质信号控制器、生态浮岛，生态浮岛包括载体、铝合金PVC框架，铝合金PVC框架底部设有PE曝气管，载体下方设有生物填料，且通过铝合金PVC框架将生物填料与载体连接为整体，载体上设置有若干水生植物种植孔，生态浮岛外侧水中设有水质信号检测器，水质信号检测器与水质信号处理器电性连接，水质信号处理器与水质信号控制器电性连接，水质信号控制器与曝气风机开关电性连接，所述蓄电池供电连接于曝气风机开关，曝气风机开关控制连接于曝气风机，所述曝气风机的出风口通过管路与PE曝气管连通连接。
对于本实用新型的一种优化，所述排入河道污水原位处理系统还包括太阳能电池板，太阳能电池板充电连接于蓄电池。
对于本实用新型的一种优化，位于生态浮岛外侧水中至少一侧布置有隔离层，所述隔离层包括防水布、PVC浮筒、重锤，防水布的上边沿连接有若干浮于水面上的PVC浮筒，其下边沿连接有若干沉于水下的重锤，水质信号检测器置于生态浮岛与隔离层之间。
对于本实用新型的一种优化，载体上设有双排镂空的水生植物种植孔，各水生植物种植孔的孔径为Φ80-Φ120，相邻之间的孔间隔为200mm-300mm。
本实用新型与背景技术相比，具有结构简单、使用方便、无需人工管理、自动化程度高、处理受污染河道水体采用生态处理的方法，环保无污染;同时能自动监测排入河道污水经处理后的处理程度，建设费用低廉，能够有效的解决通过直立堤岸排入河道的点源污染;能够自动监测污水处理程度，同时可以丰富河岸景观性，为净化直立堤岸排放污水水质提供了便利的优点。
