申请日2016.12.12
公开(公告)日2017.03.22
IPC分类号C02F9/14
摘要
本发明公开了一种市政污水管网的污水净化处理装置，包括罐体，所述罐体的顶端中心位置安装有药剂添加口，所述药剂添加口的外侧安装有污水支管，所述污水支管的左右两侧分别安装有排气口和清洗管，所述污水支管、药剂添加口、排气口和清洗管的外壁均安装有截止阀，所述罐体的右侧外壁顶端安装有电机，所述电机的右侧安装有外接电源，所述电机通过连接线与外接电源电性连接，所述电机的左端安装有转轴，所述转轴贯穿罐体，所述转轴的外壁安装有粉碎桨，所述转轴的连接处安装有旋转轴环。该市政污水管网的污水净化处理装置，通过粗过滤网、细过滤网、粉碎桨和毛刷的配合下，粉碎和过滤更加彻底，大大的满足了人们的需求。
权利要求书

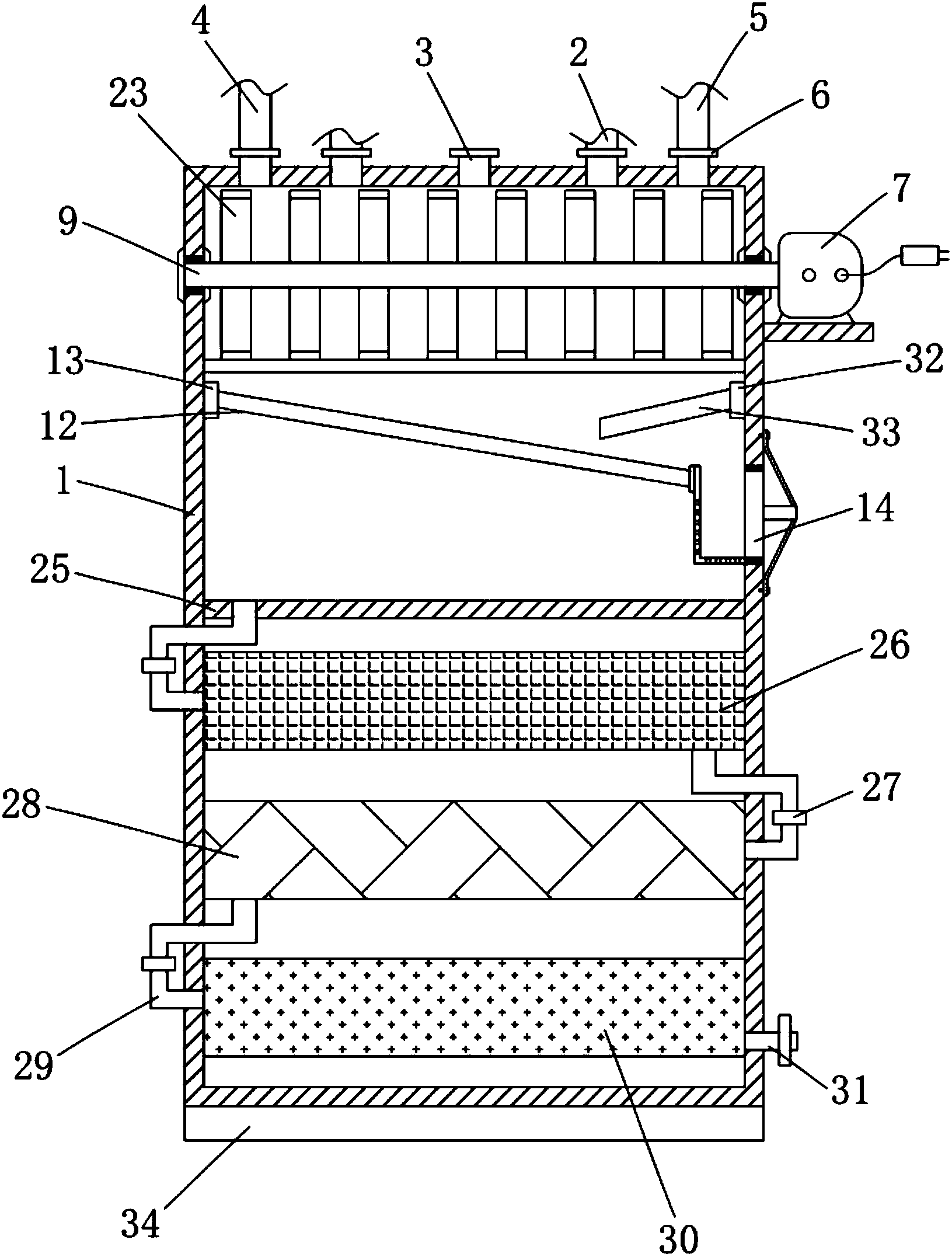

1.一种市政污水管网的污水净化处理装置，包括罐体(1)，其特征在于：所述罐体(1)的顶端中心位置安装有药剂添加口(3)，所述药剂添加口(3)的外侧安装有污水支管(2)，所述污水支管(2)的左右两侧分别安装有排气口(4)和清洗管(5)，所述污水支管(2)、药剂添加口(3)、排气口(4)和清洗管(5)的外壁均安装有截止阀(6)，所述罐体(1)的右侧外壁顶端安装有电机(7)，所述电机(7)的右侧安装有外接电源(8)，所述电机(7)通过连接线与外接电源(8)电性连接，所述电机(7)的左端安装有转轴(9)，所述转轴(9)贯穿罐体(1)，所述转轴(9)的外壁安装有粉碎桨(23)，所述转轴(9)的连接处安装有旋转轴环(10)，所述旋转轴环(10)的外侧安装有密封压盖(11)，所述罐体(1)的内壁设有卡槽(20)，所述粉碎桨(23)的底端设有粗过滤网(22)，所述粗过滤网(22)通过固定架(21)与卡槽(20)相连，所述粉碎桨(23)与粗过滤网(22)的连接处安装有毛刷(24)，所述罐体(1)的右侧内壁安装有储污箱(15)，所述储污箱(15)的外壁设有通孔(16)，所述储污箱(15)的右侧设有堵板(14)，所述堵板(14)的右侧固定安装有架体(17)，所述架体(17)通过固定螺栓(18)与罐体(1)相连，所述粗过滤网(22)的底端设有细过滤网(12)，所述细过滤网(12)通过固定件(13)分别与罐体(1)和储污箱(15)相连，所述细过滤网(12)的底端安装有隔板(25)，所述隔板(25)的底端设有微生物降解池(26)，所述隔板(25)通过连接管(29)与微生物降解池(26)相连，所述微生物降解池(26)的底端设有微生物酸化池(28)，所述微生物降解池(26)通过连接管(29)与微生物酸化池(28)相连，所述所述微生物酸化池(28)的底端设有氧化池(30)，所述微生物酸化池(28)通过连接管(29)与氧化池(30)相连，所述连接管(29)的外壁安装有球阀(27)，所述氧化池(30)的右侧安装有出水口(31)。
2.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述细过滤网(12)的左侧顶端安装有引流板(33)，所述引流板(33)通过卡件(32)与罐体(1)相连。
3.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述罐体(1)的内壁设有耐腐蚀层(35)。
4.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述堵板(14)与罐体(1)的连接处安装有密封圈(19)。
5.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述罐体(1)的底端设有橡胶垫(34)。
说明书
一种市政污水管网的污水净化处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种市政污水管网的污水净化处理装置。
背景技术
随着我国城市化发展，市政污水管网的建设也越来越大，这些污水管网内的污水主要来源于厨房洗涤、厕所冲洗、沐浴、洗衣水等，且污水中含有大量的有机氮和氨氮，而相对一些大型城市来说，一般是将污水管网的污水流至一处进行集中处理，例如专利号为201520953667.3的专利，包括污水进入管，污水进入管入口处设置有格栅，格栅的后侧设置有流量调整槽，流量调整槽内设置有潜水泵，虽然一定程度的结构简单，但粉碎和过滤不够彻底，过滤网容易堵塞，不能满足人们的需求。
发明内容
本发明的目的在于提供一种市政污水管网的污水净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种市政污水管网的污水净化处理装置，包括罐体，所述罐体的顶端中心位置安装有药剂添加口，所述药剂添加口的外侧安装有污水支管，所述污水支管的左右两侧分别安装有排气口和清洗管，所述污水支管、药剂添加口、排气口和清洗管的外壁均安装有截止阀，所述罐体的右侧外壁顶端安装有电机，所述电机的右侧安装有外接电源，所述电机通过连接线与外接电源电性连接，所述电机的左端安装有转轴，所述转轴贯穿罐体，所述转轴的外壁安装有粉碎桨，所述转轴的连接处安装有旋转轴环，所述旋转轴环的外侧安装有密封压盖，所述罐体的内壁设有卡槽，所述粉碎桨的底端设有粗过滤网，所述粗过滤网通过固定架与卡槽相连，所述粉碎桨与粗过滤网的连接处安装有毛刷，所述罐体的右侧内壁安装有储污箱，所述储污箱的外壁设有通孔，所述储污箱的右侧设有堵板，所述堵板的右侧固定安装有架体，所述架体通过固定螺栓与罐体相连，所述粗过滤网的底端设有细过滤网，所述细过滤网通过固定件分别与罐体和储污箱相连，所述细过滤网的底端安装有隔板，所述隔板的底端设有微生物降解池，所述隔板通过连接管与微生物降解池相连，所述微生物降解池的底端设有微生物酸化池，所述微生物降解池通过连接管与微生物酸化池相连，所述所述微生物酸化池的底端设有氧化池，所述微生物酸化池通过连接管与氧化池相连，所述连接管的外壁安装有球阀，所述氧化池的右侧安装有出水口。
优选的，所述细过滤网的左侧顶端安装有引流板，所述引流板通过卡件与罐体相连。
优选的，所述罐体的内壁设有耐腐蚀层。
优选的，所述堵板与罐体的连接处安装有密封圈。
优选的，所述罐体的底端设有橡胶垫。
与现有技术相比，本发明的有益效果是：该市政污水管网的污水净化处理装置，通过粗过滤网、细过滤网、粉碎桨和毛刷的配合下，当该装置对市政污水进行净化处理时，电机通过转轴在旋转轴环的作用下带动粉碎桨运转对污水中的杂物进行粉碎，粗过滤网对粉碎之后的污水进行初步过滤，毛刷对粗过滤网进行清理，防止粗过滤网堵塞，细过滤网对经过粗过滤网初级过滤之后的污水进行二次过滤，粉碎和过滤更加彻底，大大的满足了人们的需求。
