申请日2016.12.09
公开(公告)日2017.04.26
IPC分类号C02F9/14; G05D27/02; C02F101/30
摘要
本发明公开了一种基于温度检测的污水处理系统，该系统包括：第一处理池、第二处理池、计时装置、第一检测装置、第二检测装置、调温装置、沉淀池、控制装置;控制装置，与计时装置、第一检测装置、第二检测装置、落药阀门、第一电磁阀、第二电磁阀通信连接;控制装置通过第一检测装置获取第二处理池内有机物含量Y、第二检测装置获取第二处理池内水的温度T，并将Y与预设有机物含量值、T与预设温度值进行比较，再根据比较结果指令控制落药阀门、第一电磁阀、调温装置动作;控制装置通过计时装置获取时间信息;控制装置根据第一电磁阀的状态以及时间信息指令控制第二电磁阀动作。
权利要求书

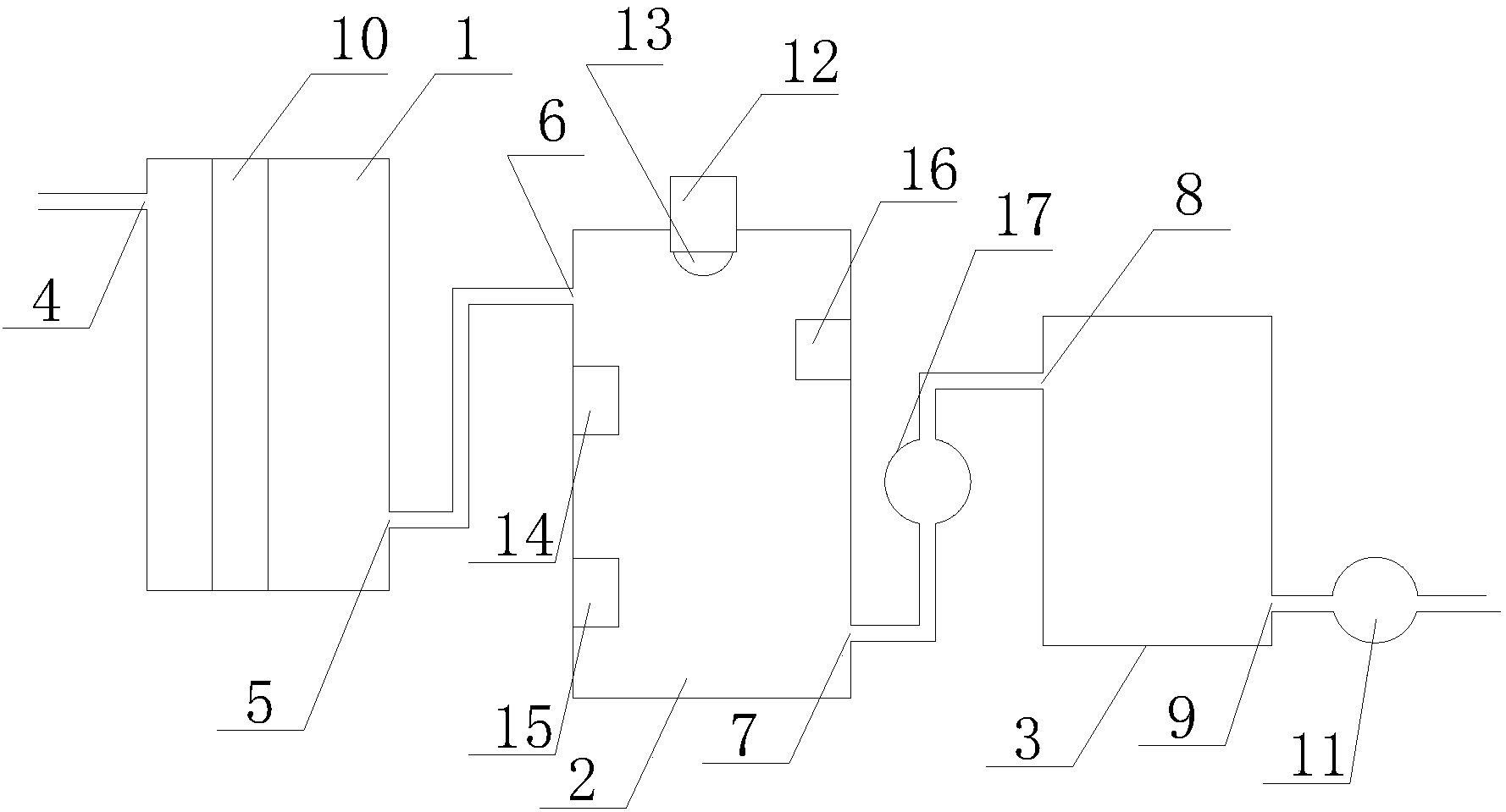

1.一种基于温度检测的污水处理系统，其特征在于，包括：第一处理池(1)、第二处理池(2)、计时装置、第一检测装置(14)、第二检测装置(15)、调温装置(16)、沉淀池(3)、控制装置;
第一处理池(1)上设有污水进口(4)和第一出水口(5)，污水进口(4)和第一出水口(5)设于第一处理池(1)相对的两侧，第一处理池(1)内设有过滤装置(10);
第二处理池(2)上设有第二进水口(6)和第二出水口(7)，第二进水口(6)与第一出水口(5)管路连通;第二处理池(2)顶部设有加药箱(12)，加药箱(12)底部设有落药口，落药口处设有落药阀门(13)和测速装置，测速装置用于检测落药口处的落药速度，控制装置与测速装置通信连接并通过测速装置获取落药口处的落药速度;
第一检测装置(14)用于检测第二处理池(2)内有机物含量Y;
第二检测装置(15)用于检测第二处理池(2)内水的温度T;
调温装置(16)用于对第二处理池(2)内的水进行温度调节;
沉淀池(3)上设有第三进水口(8)和第三出水口(9)，第三进水口(8)与第二出水口(7)通过第一管道连通，第一管道上设有第一电磁阀(17)，第三出水口(9)处设有第二电磁阀(11);
控制装置，与计时装置、第一检测装置(14)、第二检测装置(15)、落药阀门(13)、第一电磁阀(17)、第二电磁阀(11)通信连接;
控制装置通过第一检测装置(14)获取第二处理池(2)内有机物含量Y、第二检测装置(15)获取第二处理池(2)内水的温度T，并将Y与预设有机物含量值、T与预设温度值进行比较，再根据比较结果指令控制落药阀门(13)、第一电磁阀(17)、调温装置(16)动作;
控制装置通过计时装置获取时间信息;控制装置根据第一电磁阀(17)的状态以及时间信息指令控制第二电磁阀(11)动作。
2.根据权利要求1所述的基于温度检测的污水处理系统，其特征在于，控制装置内预设有第一有机物含量值Y1、第二有机物含量值Y2、第一温度值T1、第二温度值T2、第一落药速度V1、第二落药速度V2、第一调温模式、第二调温模式，其中，第一调温模式为加温、第二调温模式为降温;
当Y 当Y1≤Y≤Y2、T≤T1时，控制装置指令控制落药阀门(13)、第一电磁阀(17)、调温装置(16)动作，将落药阀门(13)调整为开启状态且将落药口处的落药速度调整为V1、将第一电磁阀(17)调整为关闭状态、将调温装置(16)调整为第一调温模式; 当Y1≤Y≤Y2、T≥T2时，控制装置指令控制落药阀门(13)、第一电磁阀(17)、调温装置(16)动作，将落药阀门(13)调整为开启状态且将落药口处的落药速度调整为V1、将第一电磁阀(17)调整为关闭状态、将调温装置(16)调整为第二调温模式; 当Y>Y2、T≤T1时，控制装置指令控制落药阀门(13)、第一电磁阀(17)、调温装置(16)动作，将落药阀门(13)调整为开启状态且将落药口的落药速度调整为V2、将第一电磁阀(17)调整为关闭状态、将调温装置(16)调整为第一调温模式; 当Y>Y2、T≥T2时，控制装置指令控制落药阀门(13)、第一电磁阀(17)、调温装置(16)动作，将落药阀门(13)调整为开启状态且将落药口的落药速度调整为V2、将第一电磁阀(17)调整为关闭状态、将调温装置(16)调整为第二调温模式; 当T1 3.根据权利要求2所述的基于温度检测的污水处理系统，其特征在于，控制装置根据第一电磁阀(17)的状态指令控制落药阀门(13)动作; 当第一电磁阀(17)处于开启状态时，控制装置指令控制落药阀门(13)动作，将落药阀门(13)调整为关闭状态。 4.根据权利要求1所述的基于温度检测的污水处理系统，其特征在于，控制装置内预设有第一时间值t1; 控制装置在第一电磁阀(17)处于开启状态时起t1时间后，指令控制第二电磁阀(11)动作，将第二电磁阀(11)调整为开启状态。 5.根据权利要求1所述的基于温度检测的污水处理系统，其特征在于，第二处理池(2)内设有第一传感器，第一传感器用于检测第二处理池(2)内水的高度H; 第一传感器与控制装置通信连接，控制装置通过第一传感器获取第二处理池(2)内水的高度H; 控制装置内预设有第一高度值H1，当H≤H1时，控制单元指令控制第一电磁阀(17)动作，将第一电磁阀(17)调整为关闭状态。 6.根据权利要求1所述的基于温度检测的污水处理系统，其特征在于，沉淀池(3)内设有第二传感器，第二传感器用于检测沉淀池(3)内水的高度H0; 第二传感器与控制装置通信连接，控制装置通过第二传感器获取沉淀池(3)内水的高度H0; 控制装置内预设有第二高度值H2，当H0≤H2时，控制单元指令控制第二电磁阀(11)动作，将第二电磁阀(11)调整为关闭状态。 7.根据权利要求1所述的基于温度检测的污水处理系统，其特征在于，过滤装置(10)包括第一过滤网、第二过滤网、第三过滤网，第一过滤网、第二过滤网、第三过滤网自污水进口(4)至第一出水口(5)方向依次布置。 8.根据权利要求7所述的基于温度检测的污水处理系统，其特征在于，第一过滤网、第二过滤网、第三过滤网的目数依次增加。 9.根据权利要求1所述的基于温度检测的污水处理系统，其特征在于，沉淀池(3)底部设有排污口。 说明书 一种基于温度检测的污水处理系统 技术领域 本发明涉及污水检测处理技术领域，尤其涉及一种基于温度检测的污水处理系统。 背景技术 目前，经常排放的生活污水和工业污水含有大量的固体残渣、有机悬浮物、各类致病菌、病毒、寄生虫卵等有害成分，如果不对其进行处理，会严重污染环境，并且危害人类的生命健康。而且，随着工业的发展，城市工业用水和工业污水的排放量都相应增加，城市水资源供求矛盾将日益尖锐，因此节水治污必将成为社会的焦点。现在家庭、酒店等产生的生活污水及清洗汽车的污水都是直接排放，没有进行再次利用，这样对水资源浪费极大，特别是对于缺水地区显得尤为凸出。目前使用的污水处理系统排污结构设计不智能化，难以对污水处理过程进行系统化控制。 发明内容 基于背景技术存在的技术问题，本发明提出了一种基于温度检测的污水处理系统; 本发明提出的一种基于温度检测的污水处理系统，该系统包括：第一处理池、第二处理池、计时装置、第一检测装置、第二检测装置、调温装置、沉淀池、控制装置; 第一处理池上设有污水进口和第一出水口，污水进口和第一出水口设于第一处理池相对的两侧，第一处理池内设有过滤装置; 第二处理池上设有第二进水口和第二出水口，第二进水口与第一出水口管路连通;第二处理池顶部设有加药箱，加药箱底部设有落药口，落药口处设有落药阀门和测速装置，测速装置用于检测落药口处的落药速度，控制装置与测速装置通信连接并通过测速装置获取落药口处的落药速度; 第一检测装置用于检测第二处理池内有机物含量Y; 第二检测装置用于检测第二处理池内水的温度T; 调温装置用于对第二处理池内的水进行温度调节; 沉淀池上设有第三进水口和第三出水口，第三进水口与第二出水口通过第一管道连通，第一管道上设有第一电磁阀，第三出水口处设有第二电磁阀; 控制装置，与计时装置、第一检测装置、第二检测装置、落药阀门、第一电磁阀、第二电磁阀通信连接; 控制装置通过第一检测装置获取第二处理池内有机物含量Y、第二检测装置获取第二处理池内水的温度T，并将Y与预设有机物含量值、T与预设温度值进行比较，再根据比较结果指令控制落药阀门、第一电磁阀、调温装置动作; 控制装置通过计时装置获取时间信息;控制装置根据第一电磁阀的状态以及时间信息指令控制第二电磁阀动作。 优选地，控制装置内预设有第一有机物含量值Y1、第二有机物含量值Y2、第一温度值T1、第二温度值T2、第一落药速度V1、第二落药速度V2、第一调温模式、第二调温模式，其中，第一调温模式为加温、第二调温模式为降温; 当Y 当Y1≤Y≤Y2、T≤T1时，控制装置指令控制落药阀门、第一电磁阀、调温装置动作，将落药阀门调整为开启状态且将落药口处的落药速度调整为V1、将第一电磁阀调整为关闭状态、将调温装置调整为第一调温模式; 当Y1≤Y≤Y2、T≥T2时，控制装置指令控制落药阀门、第一电磁阀、调温装置动作，将落药阀门调整为开启状态且将落药口处的落药速度调整为V1、将第一电磁阀调整为关闭状态、将调温装置调整为第二调温模式; 当Y>Y2、T≤T1时，控制装置指令控制落药阀门、第一电磁阀、调温装置动作，将落药阀门调整为开启状态且将落药口的落药速度调整为V2、将第一电磁阀调整为关闭状态、将调温装置调整为第一调温模式; 当Y>Y2、T≥T2时，控制装置指令控制落药阀门、第一电磁阀、调温装置动作，将落药阀门调整为开启状态且将落药口的落药速度调整为V2、将第一电磁阀调整为关闭状态、将调温装置调整为第二调温模式; 当T1 优选地，控制装置根据第一电磁阀的状态指令控制落药阀门动作; 当第一电磁阀处于开启状态时，控制装置指令控制落药阀门动作，将落药阀门调整为关闭状态。 优选地，控制装置内预设有第一时间值t1; 控制装置在第一电磁阀处于开启状态时起t1时间后，指令控制第二电磁阀动作，将第二电磁阀调整为开启状态。 优选地，第二处理池内设有第一传感器，第一传感器用于检测第二处理池内水的高度H; 第一传感器与控制装置通信连接，控制装置通过第一传感器获取第二处理池内水的高度H; 控制装置内预设有第一高度值H1，当H≤H1时，控制单元指令控制第一电磁阀动作，将第一电磁阀调整为关闭状态。 优选地，沉淀池内设有第二传感器，第二传感器用于检测沉淀池内水的高度H0; 第二传感器与控制装置通信连接，控制装置通过第二传感器获取沉淀池内水的高度H0; 控制装置内预设有第二高度值H2，当H0≤H2时，控制单元指令控制第二电磁阀动作，将第二电磁阀调整为关闭状态。 优选地，过滤装置包括第一过滤网、第二过滤网、第三过滤网，第一过滤网、第二过滤网、第三过滤网自污水进口至第一出水口方向依次布置。 优选地，第一过滤网、第二过滤网、第三过滤网的目数依次增加。 优选地，沉淀池底部设有排污口。 本发明中第一处理池用于对污水中的悬浮物和漂浮物等杂质进行去除，使得经过第一处理池过滤的污水中尽可能少的含有固态物质，有利于提高第二处理池对污水的处理效果。 第二处理池用于对污水进行生物处理，主要依据借助微生物的分解作用把污水中有机物转化为简单的无机物，使污水得到净化;在利用微生物对污水进行分解的过程中，一方面要根据污水中的有机物含量为污水选择合适的加药量，另一方面，由于微生物的分解过程依赖温度的范围，因此需要对生物处理的过程中的温度进行检测和调整，使得第二处理池内水温处于适宜微生物作用的范围，提高微生物的作用效果;具体地，采用第二检测装置和调温装置对第二处理内水的温度进行检测和调整，当第二处理池内温度较高时，为避免高温对微生物作用过程造成影响，则利用调温装置来降低第二处理池内的水温，当第二处理池内水温度较低时，为使第二处理池内水温处于适宜微生物作用的范围，利用调温装置来提高第二处理池内的水温，在第二处理池内水温处于适宜范围的基础上再通过落药阀门来改变加入第二处理池内的药品量，使得加入二处理池内的药品量根据第二处理池内有机物含量的范围来选择，提高加入药品量的作用力度，提高第二处理池对污水的处理效果，从而提高整个系统对污水的处理效率和效果。
