申请日2016.12.09
公开(公告)日2017.05.10
IPC分类号C02F9/04; G05D9/12
摘要
本发明公开了一种污水循环处理智能系统，该系统包括：第一处理池、第二处理池、采集装置、分析装置、过滤装置、控制装置;控制装置，与分析装置、过滤装置、第一电磁阀、第二电磁阀、加药阀门、检测装置通信连接;控制装置内预设有第一相似度S1、第二相似度S2，控制装置通过分析装置获取相似度对比结果S，并将S与S1、S2进行比较，控制装置根据上述比较结果指令控制过滤装置、第一电磁阀动作;控制装置内预设有第一有机物含量Y1、第二有机物含量Y2，控制装置通过检测装置获取第二处理池内有机物含量Y，并将Y与Y1、Y2进行比较，并根据上述比较结果指令控制加药阀门、第二电磁阀动作。
权利要求书

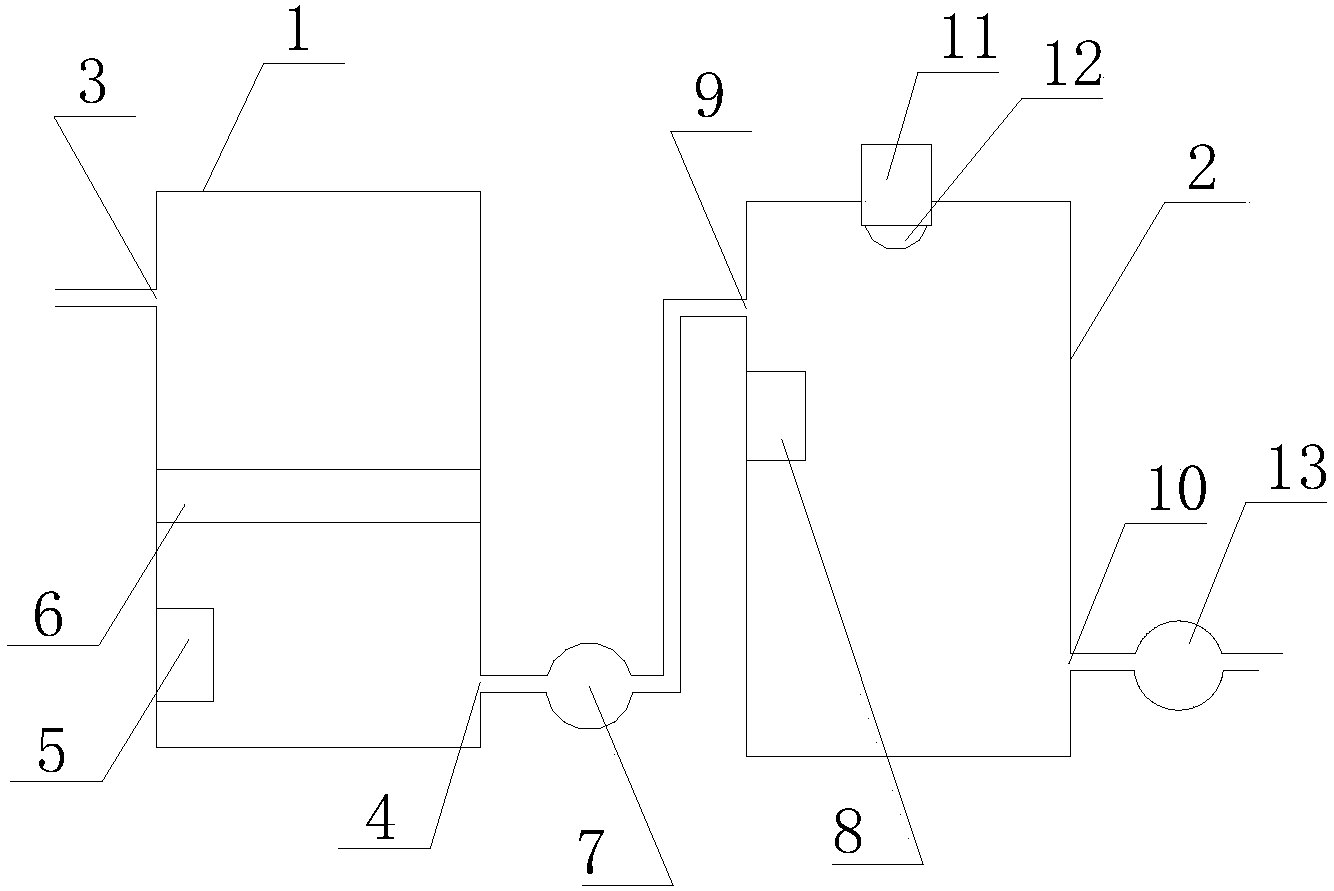

1.一种污水循环处理智能系统，其特征在于，包括：第一处理池(1)、第二处理池(2)、采集装置(5)、分析装置、过滤装置(6)、控制装置;
采集装置(5)用于采集第一处理池(1)内水的图像信息;
分析装置用于对第一处理池(1)内水的图像信息进行灰度处理，并将灰度处理图像与预设图像进行相似度对比且输出相似度对比结果S;
过滤装置(6)与控制装置通信连接并根据控制装置的指令动作对第一处理池(1)内的水进行过滤;
第一处理池(1)设有污水进口(3)和第一出水口(4)，第一出水口(4)处设有第一电磁阀(7);
第二处理池(2)设有第二进水口(9)和第二出水口(10)，第二进水口(9)与第一出水口(4)管路连通，第二出水口(10)处设有第二电磁阀(13);
第二处理池(2)顶部设有加药装置(11)，加药装置(11)包括加药阀门(12)，第二处理池(2)内设有检测装置(8)，检测装置(8)用于检测第二处理池(2)内有机物含量Y;
控制装置，与分析装置、过滤装置(6)、第一电磁阀(7)、第二电磁阀(13)、加药阀门(12)、检测装置(8)通信连接;
控制装置内预设有第一相似度S1、第二相似度S2，控制装置通过分析装置获取相似度对比结果S，并将S与S1、S2进行比较，控制装置根据上述比较结果指令控制过滤装置(6)、第一电磁阀(7)动作;控制装置内预设有第一有机物含量Y1、第二有机物含量Y2，控制装置通过检测装置(8)获取第二处理池(2)内有机物含量Y，并将Y与Y1、Y2进行比较，并根据上述比较结果指令控制加药阀门(12)、第二电磁阀(13)动作。
2.根据权利要求1所述的污水循环处理智能系统，其特征在于，过滤装置(6)包括第一过滤单元、第二过滤单元、第三过滤单元、第一驱动机构、第二驱动机构、第三驱动机构，第一驱动机构、第二驱动机构、第三驱动机构分别用于驱动第一过滤单元、第二过滤单元、第三过滤单元对第一处理池(1)内的水进行过滤;
当S≤S1时，控制装置指令控制第一驱动机构、第二驱动机构、第三驱动机构动作，使第一驱动机构、第二驱动机构、第三驱动机构分别驱动第一过滤单元、第二过滤单元、第三过滤单元对第一处理池(1)内的水进行过滤;
当S1 当S>S2时，控制装置指令控制第一电磁阀(7)动作，将第一电磁阀(7)调整为开启状态。 3.根据权利要求1所述的污水循环处理智能系统，其特征在于，控制装置内从小至大依次预设有第一开度、第二开度; 当Y 当Y1≤Y≤Y2，控制装置指令控制加药阀门(12)动作，将加药阀门(12)调整为开启状态，且将加药阀门(12)的开度调整为第一开度; 当Y>Y2，控制装置指令控制加药阀门(12)动作，将加药阀门(12)调整为开启状态，且将加药阀门(12)的开度调整为第二开度。 4.根据权利要求1所述的污水循环处理智能系统，其特征在于，第一处理池(1)内设有第一传感器，第一传感器用于检测第一处理池(1)内水的高度H; 第一传感器与控制装置通信连接，控制装置通过第一传感器获取第一处理池(1)内水的高度H; 控制装置内预设有第一高度值H1，当H≤H1时，控制单元指令控制第一电磁阀(7)动作，将第一电磁阀(7)调整为关闭状态。 5.根据权利要求1所述的污水循环处理智能系统，其特征在于，第二处理池(2)内设有第二传感器，第二传感器用于检测第二处理池(2)内水的高度H0; 第二传感器与控制装置通信连接，控制装置通过第二传感器获取第二处理池(2)内水的高度H0; 控制装置内预设有第二高度值H2，当H0≤H2时，控制单元指令控制第二电磁阀(13)动作，将第二电磁阀(13)调整为关闭状态。 6.根据权利要求1所述的污水循环处理智能系统，其特征在于，采集装置(5)包括第一采集单元和第二采集单元;第一采集单元用于采集第一处理池(1)内水的上表面的图像信息，第二采集单元用于采集第一处理池(1)内水中的图像信息。 7.根据权利要求1所述的污水循环处理智能系统，其特征在于，第二处理池(2)底部设有排污口。 说明书 一种污水循环处理智能系统 技术领域 本发明涉及污水处理技术领域，尤其涉及一种污水循环处理智能系统。 背景技术 现有的污水收集、排放和污水处理是分开进行的，污水收集、排放主要是由排水公司运营，遵循分类收集、控制排放的技术路线，污水处理主要是由污水处理厂运营，遵循污水集中处理的技术路线。长期以来，污水集中处理的技术路线使得污水处理技术的研究、创新和推广都为基于物理、化学或生物方法针对污水处理厂的单体项目的污水处理工艺技术。 在污水处理过程中，第一步即对污水中的固态物质、漂浮物等进行去除，接下来则是利用生物方法、化学方法对污水中的元素和物质进行分解、降解等一些列操作，由于生物方法、化学方法无法降解污水中的固态物质等顽固性的垃圾，若在第一步处理过程中没有及时将污水中的固态物质、漂浮物等物质去除，则会影响接下来对污水的处理效果，使得污水处理达不到排放标准，因此污水处理的第一步显得尤为重要。 发明内容 基于背景技术存在的技术问题，本发明提出了一种污水循环处理智能系统; 本发明提出的一种污水循环处理智能系统，该系统包括：第一处理池、第二处理池、采集装置、分析装置、过滤装置、控制装置; 采集装置用于采集第一处理池内水的图像信息; 分析装置用于对第一处理池内水的图像信息进行灰度处理，并将灰度处理图像与预设图像进行相似度对比且输出相似度对比结果S; 过滤装置与控制装置通信连接并根据控制装置的指令动作对第一处理池内的水进行过滤; 第一处理池设有污水进口和第一出水口，第一出水口处设有第一电磁阀; 第二处理池设有第二进水口和第二出水口，第二进水口与第一出水口管路连通，第二出水口处设有第二电磁阀; 第二处理池顶部设有加药装置，加药装置包括加药阀门，第二处理池内设有检测装置，检测装置用于检测第二处理池内有机物含量Y; 控制装置，与分析装置、过滤装置、第一电磁阀、第二电磁阀、加药阀门、检测装置通信连接; 控制装置内预设有第一相似度S1、第二相似度S2，控制装置通过分析装置获取相似度对比结果S，并将S与S1、S2进行比较，控制装置根据上述比较结果指令控制过滤装置、第一电磁阀动作;控制装置内预设有第一有机物含量Y1、第二有机物含量Y2，控制装置通过检测装置获取第二处理池内有机物含量Y，并将Y与Y1、Y2进行比较，并根据上述比较结果指令控制加药阀门、第二电磁阀动作。 优选地，过滤装置包括第一过滤单元、第二过滤单元、第三过滤单元、第一驱动机构、第二驱动机构、第三驱动机构，第一驱动机构、第二驱动机构、第三驱动机构分别用于驱动第一过滤单元、第二过滤单元、第三过滤单元对第一处理池内的水进行过滤; 当S≤S1时，控制装置指令控制第一驱动机构、第二驱动机构、第三驱动机构动作，使第一驱动机构、第二驱动机构、第三驱动机构分别驱动第一过滤单元、第二过滤单元、第三过滤单元对第一处理池内的水进行过滤; 当S1 当S>S2时，控制装置指令控制第一电磁阀动作，将第一电磁阀调整为开启状态。 优选地，控制装置内从小至大依次预设有第一开度、第二开度; 当Y 当Y1≤Y≤Y2，控制装置指令控制加药阀门动作，将加药阀门调整为开启状态，且将加药阀门的开度调整为第一开度; 当Y>Y2，控制装置指令控制加药阀门动作，将加药阀门调整为开启状态，且将加药阀门的开度调整为第二开度。 优选地，第一处理池内设有第一传感器，第一传感器用于检测第一处理池内水的高度H; 第一传感器与控制装置通信连接，控制装置通过第一传感器获取第一处理池内水的高度H; 控制装置内预设有第一高度值H1，当H≤H1时，控制单元指令控制第一电磁阀动作，将第一电磁阀调整为关闭状态。 优选地，第二处理池内设有第二传感器，第二传感器用于检测第二处理池内水的高度H0; 第二传感器与控制装置通信连接，控制装置通过第二传感器获取第二处理池内水的高度H0; 控制装置内预设有第二高度值H2，当H0≤H2时，控制单元指令控制第二电磁阀动作，将第二电磁阀调整为关闭状态。 优选地，采集装置包括第一采集单元和第二采集单元;第一采集单元用于采集第一处理池内水的上表面的图像信息，第二采集单元用于采集第一处理池内水中的图像信息。 优选地，第二处理池底部设有排污口。 本发明中设有第一处理池和第二处理池，第一处理池用于对污水中的固态物质、漂浮物等顽固性垃圾进行去除，使得流入第二处理池内的水的质量，从而提高第二处理池对污水的处理效果。具体地，本发明首先对第一处理池的水的图像信息进行采集，再对上述图像信息进行灰度处理，再将灰度处理图像与预设图像进行相似度对比，再根据相似度对比结果指令控制过滤装置对第一处理池内的水进行过滤;对第一处理池的水的图像信息进行灰度处理后，可根据灰度处理结果与预设图像颜色的差异来辨识出第一处理池内水中的垃圾物的多少，当相似度较低时，表明第一处理池内水中的垃圾物较多，则控制装置选用较多的过滤单元对第一处理池内的水进行过滤，保证第一处理池内水中垃圾物的过滤效果，当相似度较高时，表明第一处理池内水中的垃圾物较少，则选用较少的过滤单元来对水进行过滤，避免资源和能源的浪费;由于灰度处理后的图像显示为从最暗的黑色到最亮的白色的灰度，避免了其他颜色对相似度对比结果的干扰，提高了灰度处理结果与预设图像的相似度对比结果的准确性，有利于控制装置根据准确度较高的对比结果为第一处理池选择合适的过滤策略，针对性地提高了第一处理池对污水中垃圾物的过滤效果，提高流入第二处理池内污水的质量，从而提高整个系统对污水的处理效率。
