申请日2016.12.09
公开(公告)日2017.05.10
IPC分类号B01F11/00; C02F1/52
摘要
本发明涉及一种处理设备，尤其涉及一种木材蒸煮污水处理设备。本发明要解决的技术问题是提供一种经济性好的木材蒸煮污水处理设备。为了解决上述技术问题，本发明提供了这样一种木材蒸煮污水处理设备，包括有处理箱、第一搅拌板、连杆、第二搅拌板、盖板、支杆、齿条、滑块、滑轨、齿轮、轴承座、蒲扇、转轴等;出水管穿过处理箱左壁，出水管上设有开关阀，处理箱左壁顶部通过合页连接的方式连接有盖板，处理箱内左壁通过焊接的方式连接有限位块，限位块顶部与盖板底部接触。本发明达到了经济性好、装置的结构简单和装置的操作简单的效果。
权利要求书

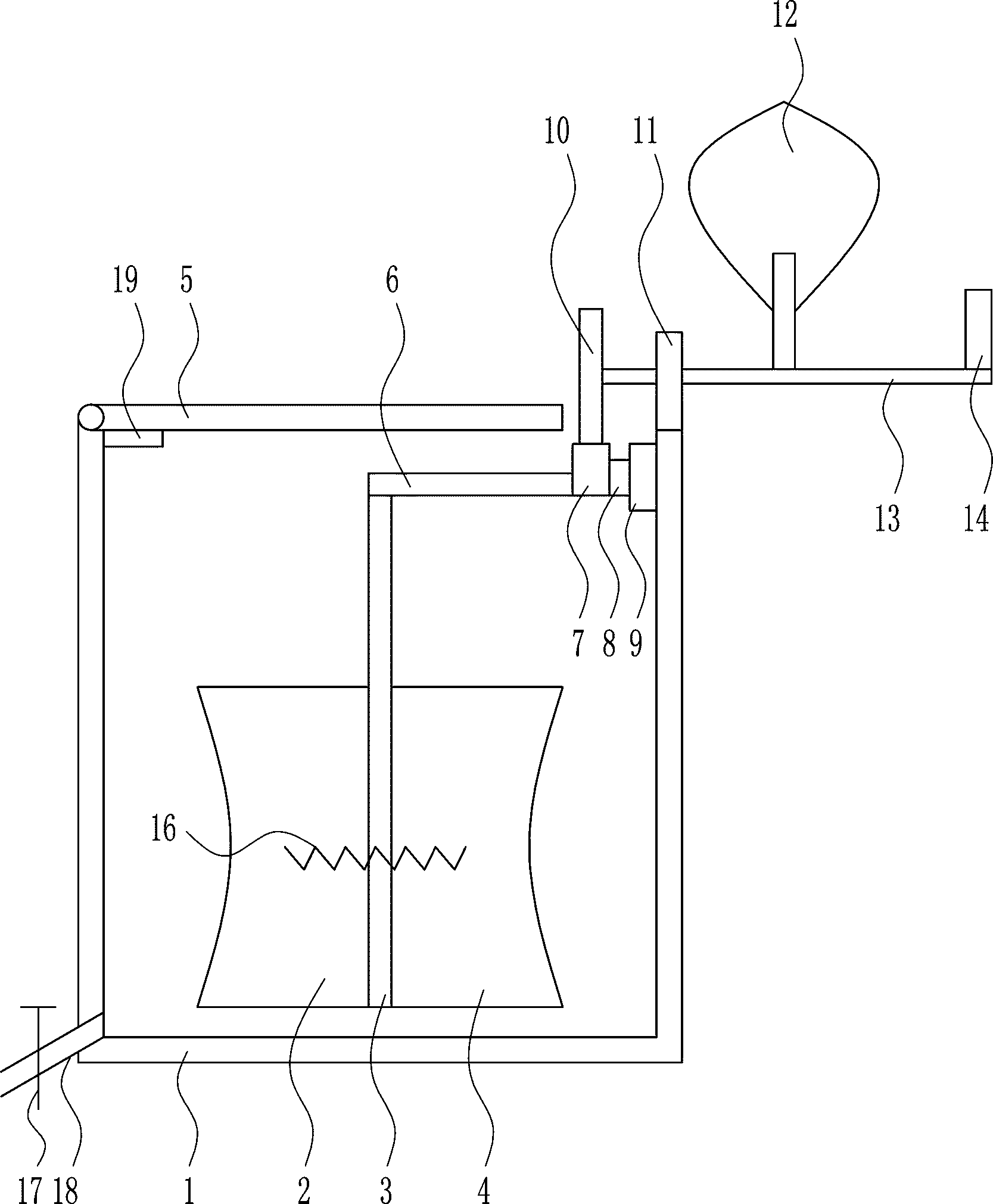

1.一种木材蒸煮污水处理设备，其特征在于，包括有处理箱(1)、第一搅拌板(2)、连杆(3)、第二搅拌板(4)、盖板(5)、支杆(6)、齿条(7)、滑块(8)、滑轨(9)、齿轮(10)、轴承座(11)、蒲扇(12)、转轴(13)、把手(14)、第一弹性元件(15)、第二弹性元件(16)、开关阀(17)、出水管(18)和限位块(19);处理箱(1)左壁下方通过胶接连接的方式连接有出水管(18)，出水管(18)穿过处理箱(1)左壁，出水管(18)上设有开关阀(17)，处理箱(1)左壁顶部通过合页连接的方式连接有盖板(5)，处理箱(1)内左壁通过焊接的方式连接有限位块(19)，限位块(19)顶部与盖板(5)底部接触，处理箱(1)右壁顶部通过螺栓连接的方式连接有轴承座(11)，轴承座(11)上通过过盈配合的方式连接有转轴(13)，转轴(13)左侧通过键连接的方式连接有齿轮(10)，转轴(13)右侧通过螺纹连接的方式连接有把手(14)，处理箱(1)内右壁上方通过螺栓连接的方式连接有滑轨(9)，滑轨(9)上滑动式连接有滑块(8)，滑块(8)与滑轨(9)配合，滑块(8)左侧通过焊接的方式连接有齿条(7)，齿条(7)位于齿轮(10)下方，齿条(7)与齿轮(10)啮合，齿条(7)左侧通过焊接的方式连接有支杆(6)，支杆(6)底部左侧通过焊接的方式连接有连杆(3)，连杆(3)下方左侧通过合页连接的方式连接有第一搅拌板(2)，连杆(3)下方右侧通过合页连接的方式连接有第二搅拌板(4)，第一搅拌板(2)后侧与第二搅拌板(4)后侧之间通过挂钩连接的方式连接有第一弹性元件(15)，第一搅拌板(2)前侧与第二搅拌板(4)前侧之间通过挂钩连接的方式连接有第二弹性元件(16)。
2.根据权利要求1所述的一种木材蒸煮污水处理设备，其特征在于，还包括有固定杆(20)、橡胶球(21)、拉环(22)、敲杆(23)、销钉(24)和第三弹性元件(25)，处理箱(1)右侧通过焊接的方式连接有固定杆(20)，固定杆(20)前侧通过销钉(24)连接有敲杆(23)，敲杆(23)可转动，敲杆(23)顶部通过胶接连接的方式连接有橡胶球(21)，敲杆(23)左侧与处理箱(1)右侧之间通过挂钩连接的方式连接有第三弹性元件(25)，敲杆(23)右侧通过胶接连接的方式连接有拉环(22)。
3.根据权利要求2所述的一种木材蒸煮污水处理设备，其特征在于，还包括有助力球(26)，把手(14)顶部通过螺纹连接的方式连接有助力球(26)，助力球(26)的材质为塑料。
4.根据权利要求3所述的一种木材蒸煮污水处理设备，其特征在于，第一弹性元件(15)、第二弹性元件(16)和第三弹性元件(25)均为弹簧。
5.根据权利要求4所述的一种木材蒸煮污水处理设备，其特征在于，第一搅拌板(2)与第二搅拌板(4)的材质均为轻质不锈钢。
6.根据权利要求5所述的一种木材蒸煮污水处理设备，其特征在于，转轴(13)的材质为KTZ450-06。
说明书
一种木材蒸煮污水处理设备
技术领域
本发明涉及一种处理设备，尤其涉及一种木材蒸煮污水处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。生活污水是来自住宅、写字楼、机关或相类似的污水、卫生污水、下水道污水和下水道系统中生活污水中混合的工业废水。工业废水是来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。初期雨水是来自雨水、雪水、高速公路下水和来自城市和工业地区的水等等。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在造纸业的木材蒸煮工序中会产生大量的蒸煮污水，造成十分严重的环境污染，因此市场上存在许多类型的污水处理器，但是这些处理器普遍价格昂贵，使用时能耗高，并且需要专业的操作人员，经济性差。
目前蒸煮污水的处理多由污水处理器完成，污水处理器处理蒸煮污水存在经济性差的缺点，因此亟需设计一种经济性好的木材蒸煮污水处理设备。
发明内容
(1)要解决的技术问题
本发明为了克服目前蒸煮污水的处理多由污水处理器完成，污水处理器处理蒸煮污水经济性差的缺点，本发明要解决的技术问题是提供一种经济性好的木材蒸煮污水处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种木材蒸煮污水处理设备，包括有处理箱、第一搅拌板、连杆、第二搅拌板、盖板、支杆、齿条、滑块、滑轨、齿轮、轴承座、蒲扇、转轴、把手、第一弹性元件、第二弹性元件、开关阀、出水管和限位块;处理箱左壁下方通过胶接连接的方式连接有出水管，出水管穿过处理箱左壁，出水管上设有开关阀，处理箱左壁顶部通过合页连接的方式连接有盖板，处理箱内左壁通过焊接的方式连接有限位块，限位块顶部与盖板底部接触，处理箱右壁顶部通过螺栓连接的方式连接有轴承座，轴承座上通过过盈配合的方式连接有转轴，转轴左侧通过键连接的方式连接有齿轮，转轴右侧通过螺纹连接的方式连接有把手，处理箱内右壁上方通过螺栓连接的方式连接有滑轨，滑轨上滑动式连接有滑块，滑块与滑轨配合，滑块左侧通过焊接的方式连接有齿条，齿条位于齿轮下方，齿条与齿轮啮合，齿条左侧通过焊接的方式连接有支杆，支杆底部左侧通过焊接的方式连接有连杆，连杆下方左侧通过合页连接的方式连接有第一搅拌板，连杆下方右侧通过合页连接的方式连接有第二搅拌板，第一搅拌板后侧与第二搅拌板后侧之间通过挂钩连接的方式连接有第一弹性元件，第一搅拌板前侧与第二搅拌板前侧之间通过挂钩连接的方式连接有第二弹性元件。
优选地，还包括有固定杆、橡胶球、拉环、敲杆、销钉和第三弹性元件，处理箱右侧通过焊接的方式连接有固定杆，固定杆前侧通过销钉连接有敲杆，敲杆可转动，敲杆顶部通过胶接连接的方式连接有橡胶球，敲杆左侧与处理箱右侧之间通过挂钩连接的方式连接有第三弹性元件，敲杆右侧通过胶接连接的方式连接有拉环。
优选地，还包括有助力球，把手顶部通过螺纹连接的方式连接有助力球，助力球的材质为塑料。
优选地，第一弹性元件、第二弹性元件和第三弹性元件均为弹簧。
优选地，第一搅拌板与第二搅拌板的材质均为轻质不锈钢。
优选地，转轴的材质为KTZ450-06。
工作原理：当需要进行蒸煮污水处理时，将盖板逆时针转动90°打开处理箱，将适量待处理的污水倒入处理箱内，并往处理箱内倒入一定量的絮凝剂，将盖板顺时针转动90°，因为设有限位块，所以盖板在顺时针转动时不会过度转动，之后操作人员可以通过把手交替顺时针和逆时针转动转轴，带动齿轮交替顺时针和逆时针转动，从而使齿条交替向前和向后移动，进而使支杆交替向前和向后移动，使连杆交替向前和向后移动，从而使第一搅拌板和第二搅拌板交替向前和向后移动，所以可以使污水与絮凝剂充分混合，并且由于设置有第一弹性元件和第二弹性元件，所以第一搅拌板和第二搅拌板搅拌时效果更好，第一搅拌板和第二搅拌板交替向前和向后移动一分钟后，操作人员停止转动转轴，在操作人员转动转轴时，可以同时使蒲扇对操作人员进行扇风，从而使工作时环境更加舒适，工作热情更高，之后可以静止污水一段时间，当污水沉淀完全后，打开开关阀，可以通过出水管收集处理完毕的清液和污水沉淀，清液可以再次利用，污水沉淀则可以丢弃，关闭开关阀，当下次还需要进行蒸煮污水的处理时，可以再次按照上述原理进行工作。
因为还包括有固定杆、橡胶球、拉环、敲杆、销钉和第三弹性元件，处理箱右侧通过焊接的方式连接有固定杆，固定杆前侧通过销钉连接有敲杆，敲杆可转动，敲杆顶部通过胶接连接的方式连接有橡胶球，敲杆左侧与处理箱右侧之间通过挂钩连接的方式连接有第三弹性元件，敲杆右侧通过胶接连接的方式连接有拉环，所以在进行处理工作时，操作人员可以通过拉放拉环使敲杆摆动，从而使橡胶球敲击处理箱右壁，所以可以通过处理箱右壁的震动加速污水与絮凝剂充分混合，从而使污水处理效率更高，并且在操作人员拉放拉环时可以有效排解工作压力，从而使操作人员身心更加健康。
因为还包括有助力球，把手顶部通过螺纹连接的方式连接有助力球，助力球的材质为塑料，所以在通过把手转动转轴时更加省力。
因为第一弹性元件、第二弹性元件和第三弹性元件均为弹簧，弹簧的弹性效果更好，所以在第一搅拌板和第二搅拌板搅拌污水时效果更好。
因为第一搅拌板与第二搅拌板的材质均为轻质不锈钢，所以可以避免第一搅拌板与第二搅拌板生锈，第一搅拌板与第二搅拌板工作寿命更长。
因为转轴的材质为KTZ450-06，KTZ450-06的耐磨损性能好，承受载荷高，所以转轴的质量更好，工作寿命更长。
(3)有益效果
本发明达到了经济性好、装置的结构简单和装置的操作简单的效果，并且整个装置没有消耗电能和其他能源，只是通过操作人员的手动操作实现污水与混凝剂的混合工作，所以更加节约能源，经济性能更好。
