申请日2016.12.09
公开(公告)日2017.05.10
IPC分类号E03F5/22
摘要
本发明涉及一种高吸程自动真空污水泵系统，包括底座、负压罐、真空泵、液位控制器、污水泵、小水箱，所述真空泵进水口与小水箱出水口相连接，所述负压罐出气口与真空泵进气口连接，负压罐进水口位于顶部，与吸水管相连，吸水管另一端与污水池相连，所述负压罐内上部设有液位控制器，液位控制器为电子式液位开关控制，分别为液位开关上端和下端，所述负压罐底部出水口与污水泵的泵进口管相连，污水泵另一端设有泵出口管，所述负压罐和真空泵安装于底座上;本发明将负压罐、真空泵、液位控制器、污水泵组合在一起使用，解决了以往的污水泵吸程有限的问题，且使用时只需一次注水，方便实用，安全可靠，有较大的商业价值。
权利要求书
1.一种高吸程自动真空污水泵系统，其特征在于，包括底座、负压罐、真空泵、液位控制器、污水泵、小水箱，所述真空泵进水口与小水箱出水口相连接，所述负压罐出气口与真空泵进气口连接，负压罐进水口位于顶部，与吸水管相连，吸水管另一端与污水池相连，所述负压罐内上部设有液位控制器，液位控制器由高位液位开关、低位液位开关和连接杆组成，所述负压罐底部出水口与污水泵的泵进口管相连，污水泵另一端设有泵出口管，所述负压罐和真空泵安装于底座上。
2.如权利要求1所述的一种高吸程自动真空污水泵系统，其特征在于，所述底座由12#槽钢制成。
3.如权利要求1所述的一种高吸程自动真空污水泵系统，其特征在于，所述负压罐进水管和出水管的通径为80mm。
说明书
一种高吸程自动真空污水泵系统
技术领域
本发明涉及一种污水处理系统，尤其涉及一种高吸程自动真空污水泵系统。
背景技术
污水泵属于离心杂质泵的一种，主要用于输送城市污水，粪便或液体中含有纤维、纸屑等固体颗粒的介质，由于被输送的介质中含有易缠绕或聚束的纤维物，故该种泵易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，给城市生活和环保带来严重的影响。同时如果污水泵在运转过程中，吸程超过临界值，那么污水泵就会发生汽蚀现象，出现异常震动、噪音、流程下降、扬程下降，同时对叶轮，轴承，密封组件产生破坏。随着科学技术的发展，对污水泵的吸程要求越来越高，然而以往的污水泵吸程有限，满足不了污水处理的要求。
发明内容
本发明针对现有技术存在的技术问题，提供一种高吸程自动真空污水泵系统。

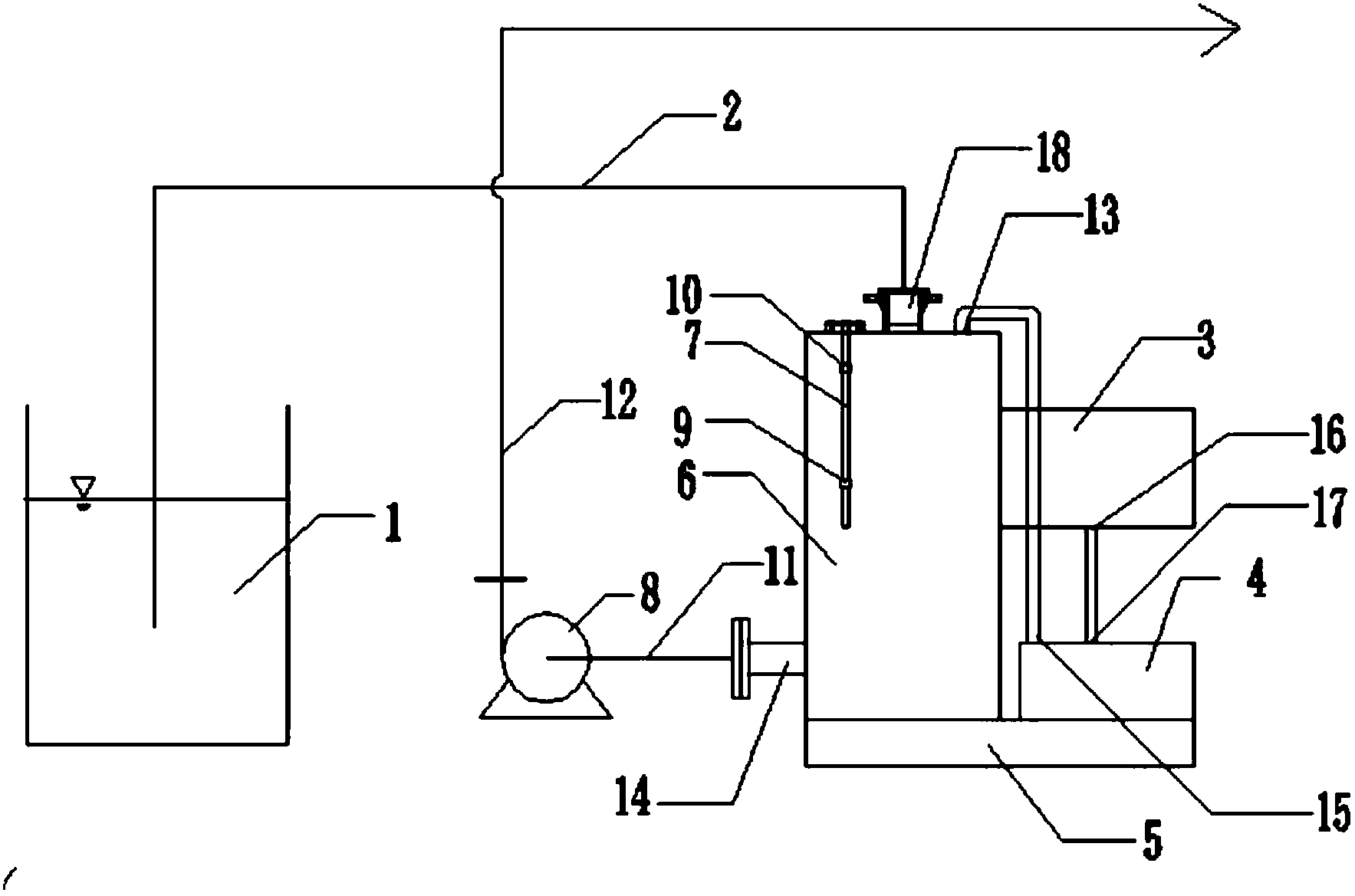

为实现上述目的，本发明采用以下技术方案：一种高吸程自动真空污水泵系统，包括底座、负压罐、真空泵、液位控制器、污水泵、小水箱，所述真空泵进水口与小水箱出水口相连接，所述负压罐出气口与真空泵进气口连接，负压罐进水口位于顶部，与吸水管相连，吸水管另一端与污水池相连，所述负压罐内上部设有液位控制器，液位控制器由高位液位开关、低位液位开关和连接杆组成，所述负压罐底部出水口与污水泵的泵进口管相连，污水泵另一端设有泵出口管，所述负压罐和真空泵安装于底座上。
所述底座5由12#槽钢制成，槽钢是复杂断面的型钢钢材，其断面形状为凹槽形，具有较好的焊接、铆接性能及综合机械性能。
所述负压罐进水口18和出水口14的通径为80mm，通径较大，不容易堵塞，有利于设备的长期使用。
本发明具有有益效果，负压罐是一种水泵吸水装置，可使水泵由抽吸式吸水变成自灌式吸水，真空泵对负压罐进行抽气而使负压罐压真空度提高，污水被抽进负压罐，液位控制器可对液位高低进行控制，本发明将负压罐、真空泵、液位控制器、污水泵组合在一起使用，解决了以往的污水泵吸程有限的问题，且使用时只需一次注水，方便实用，安全可靠，有较大的商业价值。
