申请日2016.12.09
公开(公告)日2017.05.24
IPC分类号B01F7/00
摘要
本发明涉及一种搅拌装置，尤其涉及一种污水处理用辅助搅拌装置。本发明要解决的技术问题是提供一种搅拌效率高的污水处理用辅助搅拌装置。为了解决上述技术问题，本发明提供了这样一种污水处理用辅助搅拌装置，包括有旋转电机、安装板、第一轴承座、大皮带轮、第一转轴、平皮带、左连接杆、第一锥齿轮、第二转轴、第二轴承座等;安装板前壁上方焊接连接有旋转电机和第一轴承座，并且旋转电机设于第一轴承座的右侧，旋转电机的下方设有第三转轴，旋转电机的输出轴通过联轴器与第三转轴相连接。本发明达到了结构简单、设计巧妙和搅拌效率高的效果，并且操作简单，可推广性强。
权利要求书
1.一种污水处理用辅助搅拌装置，其特征在于，包括有旋转电机(1)、安装板(2)、第一轴承座(3)、大皮带轮(4)、第一转轴(5)、平皮带(7)、左连接杆(8)、第一锥齿轮(10)、第二转轴(11)、第二轴承座(12)、密封箱(13)、第二锥齿轮(14)、固定杆(15)、S形搅拌杆(16)、搅拌片(17)、右连接杆(18)、齿条(19)、滑轨(20)、滑块(21)、小齿轮(22)、小皮带轮(23)、第三转轴(24)和密封圈(25)，安装板(2)前壁上方焊接连接有旋转电机(1)和第一轴承座(3)，并且旋转电机(1)设于第一轴承座(3)的右侧，旋转电机(1)的下方设有第三转轴(24)，旋转电机(1)的输出轴通过联轴器与第三转轴(24)相连接，第三转轴(24)上通过平键连接的方式连接有小齿轮(22)和小皮带轮(23)，并且小齿轮(22)设于小皮带轮(23)的上方，第一轴承座(3)上安装有第一转轴(5)，第一转轴(5)上通过平键连接的方式连接有大皮带轮(4)和第一锥齿轮(10)，并且大皮带轮(4)设于第一锥齿轮(10)的上方，小皮带轮(23)与大皮带轮(4)之间绕有平皮带(7)，安装板(2)前壁右下方通过螺栓连接的方式连接有滑轨(20)，滑轨(20)前侧的左右两侧均滑动式设置有滑块(21)，滑块(21)的前侧焊接连接有齿条(19)，齿条(19)设于小齿轮(22)的后方，小齿轮(22)与齿条(19)啮合，左侧的滑块(21)底部焊接连接有左连接杆(8)，右侧的滑块(21)底部焊接连接有右连接杆(18)，左连接杆(8)和右连接杆(18)的底端焊接连接有固定杆(15)，固定杆(15)的前后两侧均焊接连接有S形搅拌杆(16)，安装板(2)底部左端焊接连接有密封箱(13)，密封箱(13)顶部开有第一孔(6)，第一转轴(5)穿过第一孔(6)，并且第一锥齿轮(10)位于密封箱(13)内部，密封箱(13)内左壁通过螺栓连接的方式连接有第二轴承座(12)，第二轴承座(12)上安装有第二转轴(11)，第二转轴(11)上通过平键连接的方式连接有第二锥齿轮(14)，第二锥齿轮(14)与第一锥齿轮(10)啮合，密封箱(13)右壁开有第二孔(9)，第二孔(9)内设有密封圈(25)，第二转轴(11)穿过第二孔(9)和密封圈(25)，第二转轴(11)与密封圈(25)接触，第二转轴(11)的右端焊接连接有搅拌片(17)，并且搅拌片(17)设于左连接杆(8)和右连接杆(18)的前侧。
2.根据权利要求1所述的一种污水处理用辅助搅拌装置，其特征在于，S形搅拌杆(16)上开有小孔(26)，小孔(26)的截面形状为长方形，小孔(26)贯穿S形搅拌杆(16)的左表面和右表面。
3.根据权利要求1所述的一种污水处理用辅助搅拌装置，其特征在于，还包括有加强筋(27)，左连接杆(8)和右连接杆(18)之间焊接连接有加强筋(27)，加强筋(27)为倾斜设置，加强筋(27)的材质为Q235钢。
4.根据权利要求1所述的一种污水处理用辅助搅拌装置，其特征在于，密封箱(13)的材质为不锈钢。
5.根据权利要求1所述的一种污水处理用辅助搅拌装置，其特征在于，旋转电机(1)为伺服电机。
说明书
一种污水处理用辅助搅拌装置
技术领域
本发明涉及一种搅拌装置，尤其涉及一种污水处理用辅助搅拌装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理时，为了增强处理的效果，可以对污水和药剂进行搅拌。
现有的污水处理搅拌装置存在搅拌效率低的缺点，因此亟需研发一种搅拌效率高的污水处理用辅助搅拌装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的污水处理搅拌装置搅拌效率低的缺点，本发明要解决的技术问题是提供一种搅拌效率高的污水处理用辅助搅拌装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用辅助搅拌装置，包括有旋转电机、安装板、第一轴承座、大皮带轮、第一转轴、平皮带、左连接杆、第一锥齿轮、第二转轴、第二轴承座、密封箱、第二锥齿轮、固定杆、S形搅拌杆、搅拌片、右连接杆、齿条、滑轨、滑块、小齿轮、小皮带轮、第三转轴和密封圈，安装板前壁上方焊接连接有旋转电机和第一轴承座，并且旋转电机设于第一轴承座的右侧，旋转电机的下方设有第三转轴，旋转电机的输出轴通过联轴器与第三转轴相连接，第三转轴上通过平键连接的方式连接有小齿轮和小皮带轮，并且小齿轮设于小皮带轮的上方，第一轴承座上安装有第一转轴，第一转轴上通过平键连接的方式连接有大皮带轮和第一锥齿轮，并且大皮带轮设于第一锥齿轮的上方，小皮带轮与大皮带轮之间绕有平皮带，安装板前壁右下方通过螺栓连接的方式连接有滑轨，滑轨前侧的左右两侧均滑动式设置有滑块，滑块的前侧焊接连接有齿条，齿条设于小齿轮的后方，小齿轮与齿条啮合，左侧的滑块底部焊接连接有左连接杆，右侧的滑块底部焊接连接有右连接杆，左连接杆和右连接杆的底端焊接连接有固定杆，固定杆的前后两侧均焊接连接有S形搅拌杆，安装板底部左端焊接连接有密封箱，密封箱顶部开有第一孔，第一转轴穿过第一孔，并且第一锥齿轮位于密封箱内部，密封箱内左壁通过螺栓连接的方式连接有第二轴承座，第二轴承座上安装有第二转轴，第二转轴上通过平键连接的方式连接有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，密封箱右壁开有第二孔，第二孔内设有密封圈，第二转轴穿过第二孔和密封圈，第二转轴与密封圈接触，第二转轴的右端焊接连接有搅拌片，并且搅拌片设于左连接杆和右连接杆的前侧。
优选地，S形搅拌杆上开有小孔，小孔的截面形状为长方形，小孔贯穿S形搅拌杆的左表面和右表面。
优选地，还包括有加强筋，左连接杆和右连接杆之间焊接连接有加强筋，加强筋为倾斜设置，加强筋的材质为Q235钢。
优选地，密封箱的材质为不锈钢。
优选地，旋转电机为伺服电机。

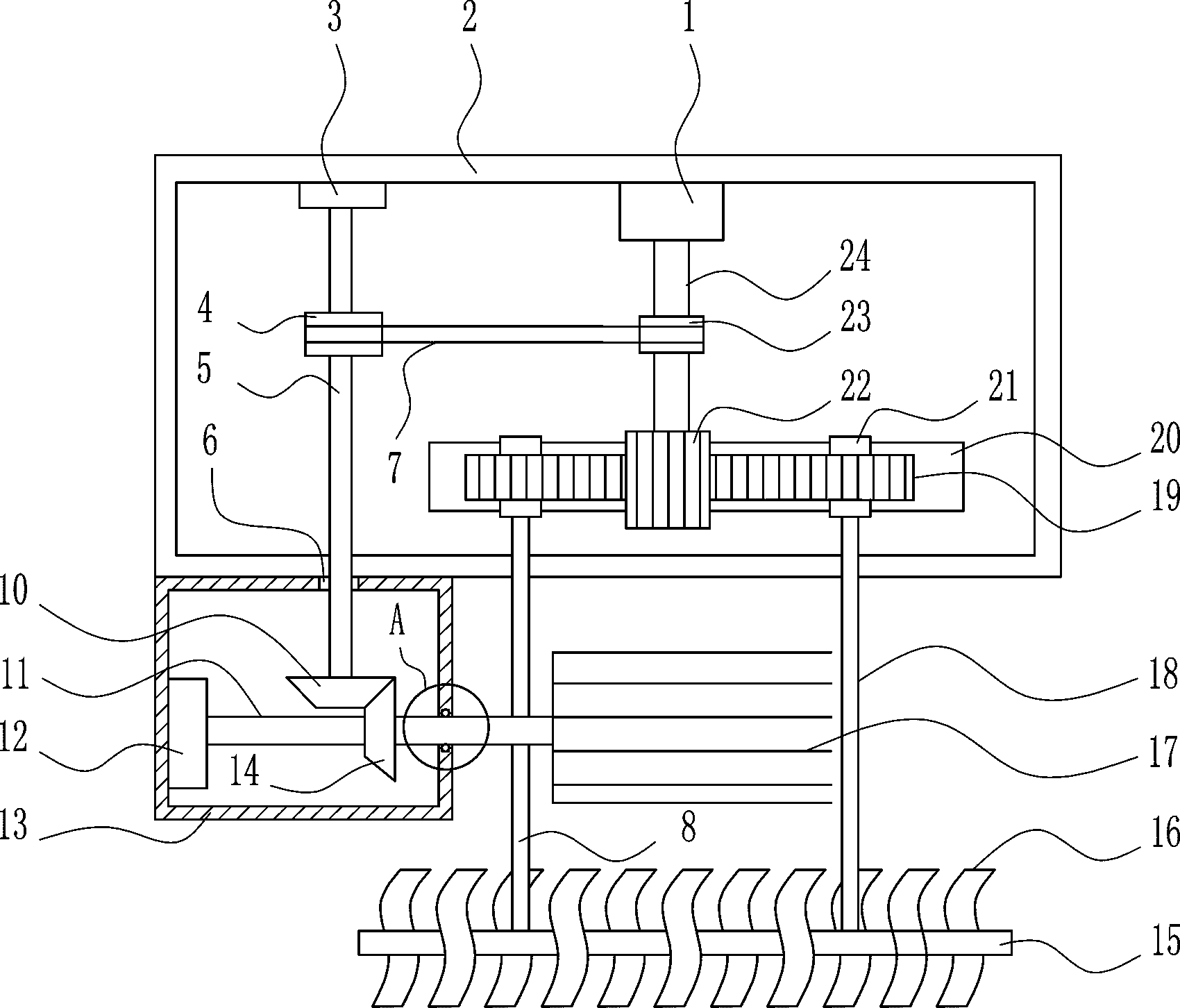

工作原理：污水处理时，为了增强处理的效果，可以对污水和药剂进行搅拌。污水的液高低于安装板的最低端，启动旋转电机交替正反转动，带动小皮带轮和小齿轮正反转动，小皮带轮正反转动带动大皮带轮正反转动，从而带动第一锥齿轮和第二锥齿轮转动，带动搅拌片转动，搅拌片将污水与药剂充分搅动，由于设置了密封圈，可以保证污水无法进入密封箱内，避免污水污染密封箱内的部件，甚至造成损害。同时小齿轮转动带动齿条和滑块左右移动，从而带动固定杆和S形搅拌杆左右移动，使S形搅拌杆搅动污水，进一步提高搅拌的效率，增强污水处理的效果。
因为S形搅拌杆上开有小孔，小孔的截面形状为长方形，小孔贯穿S形搅拌杆的左表面和右表面，所以可以减轻S形搅拌杆的重量，使S形搅拌杆搅动更为轻便，并且可以使搅动的面积更大，效果更好。
因为还包括有加强筋，左连接杆和右连接杆之间焊接连接有加强筋，加强筋为倾斜设置，加强筋的材质为Q235钢，所以开有增强装置的牢固性和稳定性。
(3)有益效果
本发明达到了结构简单、设计巧妙和搅拌效率高的效果，并且操作简单，可推广性强。
