申请日2016.12.09
公开(公告)日2017.05.10
IPC分类号C02F9/14
摘要
本发明公开了一种基于二次检测的污水处理系统，该系统包括：第一处理池、第一沉淀池、第二处理池、第二沉淀池、计时装置、控制装置;控制装置通过计时装置获取时间信息;控制装置预设有第一高度值H1、第二高度值H2，通过第一传感器获取第一处理池内水的高度H，并将H与H1、H2进行比较，再根据比较结果指令控制第一电磁阀动作;控制装置根据第一电磁阀状态和时间信息指令控制第二电磁阀动作;控制装置内预设有第一有机物含量值Y1、第二有机物含量值Y2，通过检测装置获取第二处理池内有机物含量Y，并将Y与Y1、Y2进行比较，再根据比较结果指令控制落药阀门、第三电磁阀动作;控制装置根据第三电磁阀的动作和时间信息指令控制第四电磁阀动作。
权利要求书

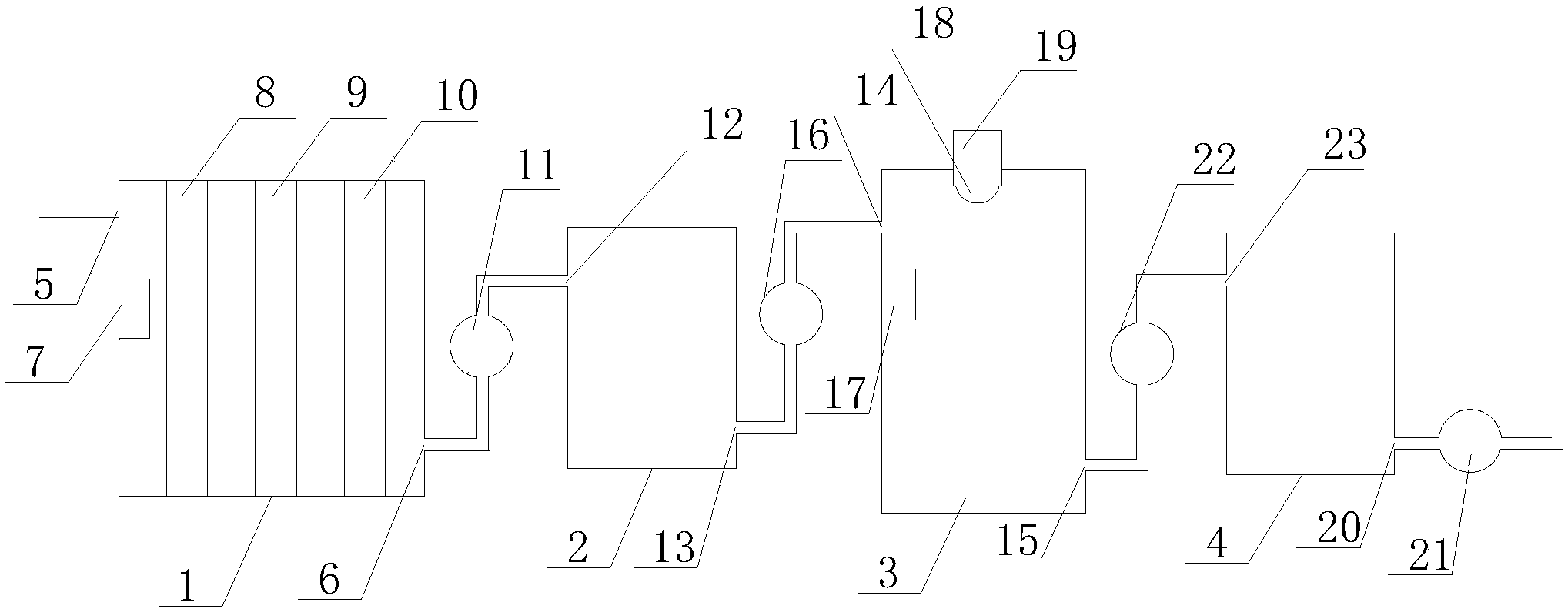

1.一种基于二次检测的污水处理系统，其特征在于，包括：第一处理池(1)、第一沉淀池(2)、第二处理池(3)、第二沉淀池(4)、计时装置、控制装置;
第一处理池(1)上设有污水进口(5)和第一出水口(6)，污水进口(5)和第一出水口(6)设于第一处理池(1)相对的两侧，第一处理池(1)从污水进口(5)至第一出水口(6)方向依次设有竖直设置的第一过滤装置(8)、第二过滤装置(9)、第三过滤装置(10);第一处理池(1)内设有第一传感器(7)，第一传感器(7)用于检测第一处理池(1)内水的高度H;
第一沉淀池(2)设有第二进水口(12)和第二出水口(13)，第二进水口(12)与第一出水口(6)通过第一管道连通，第一管道上设有第一电磁阀(11);
第二处理池(3)上设有第三进水口(14)和第三出水口(15)，第三进水口(14)与第二出水口(13)通过第二管道连通，第二管道上设有第二电磁阀(16);
第二沉淀池(4)设有第四进水口(23)和第四出水口(20)，第四进水口(23)与第三出水口(15)通过第三管道连通，第三管道上设有第三电磁阀(22)，第四出水口(20)处设有第四电磁阀(21);
第二处理池(3)内设有检测装置(17)，检测装置(17)用于检测第二处理池(3)内有机物含量Y;第二处理池(3)顶部设有加药箱(19)，加药箱(19)底部设有落药口，落药口处设有落药阀门(18)和测速装置，测速装置用于检测落药口处的落药速度，控制装置与测速装置通信连接并通过测速装置获取落药口处的落药速度;
控制装置，与计时装置、第一传感器(7)、第一电磁阀(11)、第二电磁阀(16)、第三电磁阀(22)、第四电磁阀(21)、检测装置(17)、落药阀门(18)通信连接;
控制装置通过计时装置获取时间信息;控制装置内预设有第一高度值H1、第二高度值H2，控制装置通过第一传感器(7)获取第一处理池(1)内水的高度H，并将H与H1、H2进行比较，再根据比较结果指令控制第一电磁阀(11)动作;
控制装置根据第一电磁阀(11)状态和时间信息指令控制第二电磁阀(16)动作;
控制装置内预设有第一有机物含量值Y1、第二有机物含量值Y2，控制装置通过检测装置(17)获取第二处理池(3)内有机物含量Y，并将Y与Y1、Y2进行比较，再根据比较结果指令控制落药阀门(18)、第三电磁阀(22)动作;
控制装置根据第三电磁阀(22)的动作和时间信息指令控制第四电磁阀(21)动作。
2.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，
当H≥H1时，控制装置指令控制第一电磁阀(11)动作，将第一电磁阀(11)调整为开启状态;
当H≤H2时，控制装置指令控制第一电磁阀(11)动作，将第一电磁阀(11)调整为关闭状态。
3.根据权利要求2所述的基于二次检测的污水处理系统，其特征在于，控制装置内预设有第一时间值T1;
控制装置在第一电磁阀(11)处于开启状态时起T1时间后，指令控制第二电磁阀(16)动作，将第二电磁阀(16)调整为开启状态。
4.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，控制装置内从小至大依次预设有第一落药速度V1、第二落药速度V2;
当Y 当Y1≤Y≤Y2时，控制装置指令控制落药阀门(18)、第三电磁阀(22)动作，将落药阀门(18)调整为开启状态且将落药口的落药速度调整为V1; 当Y>Y2时，控制装置指令控制落药阀门(18)、第三电磁阀(22)动作，将落药阀门(18)调整为开启状态且将落药口的落药速度调整为V2。 5.根据权利要求4所述的基于二次检测的污水处理系统，其特征在于，控制装置内预设有第二时间值T2; 控制装置在第三电磁阀(22)处于开启状态时起T2时间后，指令控制第四电磁阀(21)动作，将第四电磁阀(21)调整为开启状态。 6.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，第一沉淀池(2)内设有第二传感器，第二传感器用于检测第一沉淀池(2)内水的高度H0; 第二传感器与控制装置通信连接，控制装置通过第二传感器获取第一沉淀池(2)内水的高度H0; 控制装置内预设有第三高度值H3，当H0≤H3时，控制单元指令控制第二电磁阀(16)动作，将第二电磁阀(16)调整为关闭状态。 7.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，第二处理池(3)内设有第三传感器，第三传感器用于检测第二处理池(3)内水的高度H00; 第三传感器与控制装置通信连接，控制装置通过第三传感器获取第二处理池(3)内水的高度H00; 控制装置内预设有第四高度值H4，当H00≤H4时，控制单元指令控制第三电磁阀(22)动作，将第三电磁阀(22)调整为关闭状态。 8.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，第二沉淀池(4)内设有第四传感器，第四传感器用于检测第二沉淀池(4)内水的高度H000; 第四传感器与控制装置通信连接，控制装置通过第四传感器获取第二沉淀池(4)内水的高度H000; 控制装置内预设有第五高度值H5，当H000≤H5时，控制单元指令控制第四电磁阀(21)动作，将第四电磁阀(21)调整为关闭状态。 9.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，第一沉淀池(2)底部设有第一排污口;第二沉淀池(4)底部设有第二排污口。 10.根据权利要求1所述的基于二次检测的污水处理系统，其特征在于，第一过滤装置(8)、第二过滤装置(9)、第三过滤装置(10)的目数依次增大。 说明书 一种基于二次检测的污水处理系统 技术领域 本发明涉及污水检测技术领域，尤其涉及一种基于二次检测的污水处理系统。 背景技术 水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题。对于在水资源短缺，水污染又严重的情况下，需要对被污染的水进行处理，使这些被污染的水处理后能重新被利用。目前，对污水处理采用多级处理技术，按照污水处理程度来分可分为一级处理、二级处理和三级处理，一级处理主要是去除污水中呈悬浮状态的固体物质，处理后的污水不宜排放，还须进行二级处理;二级处理的主要任务是大幅度去除污水中呈胶体和溶解状态的有机物，一般经过二级处理的污水就可以达到排放标准;三级处理的目的是进一步去除某种特殊的污染物质，如除氟、除磷等，属于深度处理。现有技术在对污水分级处理时，一级和二级处理连接一体，或一级处理完成的污水直接进入二级处理，中间无过渡处理连接，一级物理处理后污水中残留的悬浮或可沉淀的固体物质会随污水进入二级处理，影响二级或三级处理效果，降低后级污水处理设备寿命，同时影响污水处理后排放水的质量。 发明内容 基于背景技术存在的技术问题，本发明提出了一种基于二次检测的污水处理系统; 本发明提出的一种基于二次检测的污水处理系统，该系统包括：第一处理池、第一沉淀池、第二处理池、第二沉淀池、计时装置、控制装置; 第一处理池上设有污水进口和第一出水口，污水进口和第一出水口设于第一处理池相对的两侧，第一处理池从污水进口至第一出水口方向依次设有竖直设置的第一过滤装置、第二过滤装置、第三过滤装置;第一处理池内设有第一传感器，第一传感器用于检测第一处理池内水的高度H; 第一沉淀池设有第二进水口和第二出水口，第二进水口与第一出水口通过第一管道连通，第一管道上设有第一电磁阀; 第二处理池上设有第三进水口和第三出水口，第三进水口与第二出水口通过第二管道连通，第二管道上设有第二电磁阀; 第二沉淀池设有第四进水口和第四出水口，第四进水口与第三出水口通过第三管道连通，第三管道上设有第三电磁阀，第四出水口处设有第四电磁阀; 第二处理池内设有检测装置，检测装置用于检测第二处理池内有机物含量Y;第二处理池顶部设有加药箱，加药箱底部设有落药口，落药口处设有落药阀门和测速装置，测速装置用于检测落药口处的落药速度，控制装置与测速装置通信连接并通过测速装置获取落药口处的落药速度; 控制装置，与计时装置、第一传感器、第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、检测装置、落药阀门通信连接; 控制装置通过计时装置获取时间信息;控制装置内预设有第一高度值H1、第二高度值H2，控制装置通过第一传感器获取第一处理池内水的高度H，并将H与H1、H2进行比较，再根据比较结果指令控制第一电磁阀动作; 控制装置根据第一电磁阀状态和时间信息指令控制第二电磁阀动作; 控制装置内预设有第一有机物含量值Y1、第二有机物含量值Y2，控制装置通过检测装置获取第二处理池内有机物含量Y，并将Y与Y1、Y2进行比较，再根据比较结果指令控制落药阀门、第三电磁阀动作; 控制装置根据第三电磁阀的动作和时间信息指令控制第四电磁阀动作。 优选地，当H≥H1时，控制装置指令控制第一电磁阀动作，将第一电磁阀调整为开启状态; 当H≤H2时，控制装置指令控制第一电磁阀动作，将第一电磁阀调整为关闭状态。 优选地，控制装置内预设有第一时间值T1; 控制装置在第一电磁阀处于开启状态时起T1时间后，指令控制第二电磁阀动作，将第二电磁阀调整为开启状态。 优选地，控制装置内从小至大依次预设有第一落药速度V1、第二落药速度V2; 当Y 当Y1≤Y≤Y2时，控制装置指令控制落药阀门、第三电磁阀动作，将落药阀门调整为开启状态且将落药口的落药速度调整为V1; 当Y>Y2时，控制装置指令控制落药阀门、第三电磁阀动作，将落药阀门调整为开启状态且将落药口的落药速度调整为V2。 优选地，控制装置内预设有第二时间值T2; 控制装置在第三电磁阀处于开启状态时起T2时间后，指令控制第四电磁阀动作，将第四电磁阀调整为开启状态。 优选地，第一沉淀池内设有第二传感器，第二传感器用于检测第一沉淀池内水的高度H0; 第二传感器与控制装置通信连接，控制装置通过第二传感器获取第一沉淀池内水的高度H0; 控制装置内预设有第三高度值H3，当H0≤H3时，控制单元指令控制第二电磁阀动作，将第二电磁阀调整为关闭状态。 优选地，第二处理池内设有第三传感器，第三传感器用于检测第二处理池内水的高度H00; 第三传感器与控制装置通信连接，控制装置通过第三传感器获取第二处理池内水的高度H00; 控制装置内预设有第四高度值H4，当H00≤H4时，控制单元指令控制第三电磁阀动作，将第三电磁阀调整为关闭状态。 优选地，第二沉淀池内设有第四传感器，第四传感器用于检测第二沉淀池内水的高度H000; 第四传感器与控制装置通信连接，控制装置通过第四传感器获取第二沉淀池内水的高度H000; 控制装置内预设有第五高度值H5，当H000≤H5时，控制单元指令控制第四电磁阀动作，将第四电磁阀调整为关闭状态。 优选地，第一沉淀池底部设有第一排污口;第二沉淀池底部设有第二排污口。 优选地，第一过滤装置、第二过滤装置、第三过滤装置的目数依次增大。 本发明中，第一处理池用于对污水中的杂质进行过滤，第二处理池用于对污水进行生物处理，进一步地，本发明还设有第一沉淀池和第二沉淀池，第一处理池对污水进行过滤后，过滤后的污水则流入第一沉淀池进行第一次沉淀，使污水中的杂质进行第一次沉淀后再流入第二处理池，如此，可保证流入第二处理池内污水中尽可能少的含有杂质，以提高第二处理池对污水进行生物处理的效果，污水在第二处理池内经过生物处理后，再流入第二沉淀池进行第二次沉淀，使污水在排放前进行充分的沉淀，将污水中降解和分解形成的淤泥充分沉淀后再排出可降低对环境的污染。 进一步地，本发明通过控制第一沉淀池和第二沉淀池的沉淀时间来调整第一沉淀池和第二沉淀池的沉淀效果，使得污水在第一沉淀池和第二沉淀池内进行完全且充分的沉淀。 第二处理池对污水进行生物处理时，根据污水中有机物含量的取值区间选择加药量，并通过调整落药口处的落药速度来改变加药量，使得加入第二处理池内的药量更加准确，提高第二处理池对污水的处理效果。
