申请日2016.11.26
公开(公告)日2017.05.31
IPC分类号B29B17/04
摘要
本发明涉及一种废弃塑料管处理机，尤其涉及一种污水处理用废弃塑料管高效处理机。本发明要解决的技术问题是提供一种破碎效率高、破碎均匀、破碎彻底的污水处理用废弃塑料管高效处理机。为了解决上述技术问题，本发明提供了这样一种污水处理用废弃塑料管高效处理机，包括有底板、左架、右架、顶板、第一滑轨、第一滑块、破碎框、电动推杆、第二滑轨、第二滑块、圆头移动杆等;底板顶部左端焊接有左架，左架右侧中部通过螺栓连接的方式连接有第二滑轨，第二滑轨上滑动式连接有第二滑块。本发明达到了破碎效率高、破碎均匀、破碎彻底的效果，并且本装置结构合理、制作成本低和易于维修，因为破碎框材质为Q235钢的作用。
权利要求书

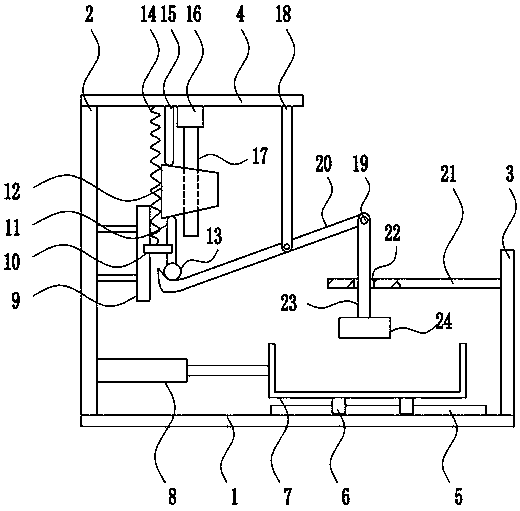

1.一种污水处理用废弃塑料管高效处理机，其特征在于，包括有底板(1)、左架(2)、右架(3)、顶板(4)、第一滑轨(5)、第一滑块(6)、破碎框(7)、电动推杆(8)、第二滑轨(9)、第二滑块(10)、圆头移动杆(11)、凸轮(12)、重块(13)、第一弹簧(14)、圆头固定杆(15)、电机(16)、第一转轴(17)、支杆(18)、铰接部件(19)、弧形摆动杆(20)、导向板(21)、升降杆(23)和压板(24)，底板(1)顶部左端焊接有左架(2)，左架(2)右侧中部通过螺栓连接的方式连接有第二滑轨(9)，第二滑轨(9)上滑动式连接有第二滑块(10)，第二滑块(10)与第二滑轨(9)配合，第二滑块(10)上焊接有圆头移动杆(11)，圆头移动杆(11)底端焊接有重块(13)，左架(2)右侧下部通过螺栓连接的方式连接有电动推杆(8)，底板(1)顶部右侧通过螺栓连接的方式连接有第一滑轨(5)，第一滑轨(5)上滑动式连接有第一滑块(6)，第一滑块(6)与第一滑轨(5)配合，第一滑块(6)上通过螺栓连接的方式连接有破碎框(7)，电动推杆(8)右端与破碎框(7)左侧连接，底板(1)顶部右端焊接有右架(3)，右架(3)左侧上部通过螺栓连接的方式连接有导向板(21)，导向板(21)上开有导向孔(22)，左架(2)顶部通过螺栓连接的方式连接有顶板(4)，顶板(4)底部左侧通过挂钩连接的方式连接有第一弹簧(14)，第一弹簧(14)底端与第二滑块(10)顶部通过挂钩连接的方式连接，顶板(4)底部左侧焊接有圆头固定杆(15)，圆头固定杆(15)位于第一弹簧(14)右侧，顶板(4)底部左侧通过螺栓连接的方式固定式连接有电机(16)，电机(16)位于圆头固定杆(15)右侧，电机(16)的输出轴上通过联轴器连接有第一转轴(17)，第一转轴(17)上通过键连接的方式连接有凸轮(12)，圆头固定杆(15)底端与凸轮(12)接触，且圆头移动杆(11)顶端与凸轮(12)接触，顶板(4)底部右侧焊接有支杆(18)，支杆(18)底端通过铰接部件(19)连接有弧形摆动杆(20)，重块(13)与弧形摆动杆(20)左端接触，弧形摆动杆(20)右端通过铰接部件(19)连接有升降杆(23)，升降杆(23)穿过导向孔(22)连接有压板(24)，压板(24)位于破碎框(7)上。
2.根据权利要求1所述的一种污水处理用废弃塑料管高效处理机，其特征在于，还包括有破碎齿(25)，压板(24)底部均匀焊接有破碎齿(25)。
3.根据权利要求1所述的一种污水处理用废弃塑料管高效处理机，其特征在于，还包括有第二弹簧(26)和压块(27)，右架(3)左侧下部通过挂钩连接的方式对称连接有第二弹簧(26)，第二弹簧(26)左端通过挂钩连接的方式连接有压块(27)。
4.根据权利要求1所述的一种污水处理用废弃塑料管高效处理机，其特征在于，铰接部件(19)包括有旋转轴(191)和紧固盖(192)，支杆(18)底端与弧形摆动杆(20)右部均开有通孔，旋转轴(191)穿过支杆(18)底端与弧形摆动杆(20)右部的通孔，紧固盖(192)与旋转轴(191)后端过盈连接，弧形摆动杆(20)右端和升降杆(23)顶端均开有通孔，旋转轴(191)穿过弧形摆动杆(20)右端和升降杆(23)顶端的通孔，紧固盖(192)与旋转轴(191)后端过盈连接。
5.根据权利要求1所述的一种污水处理用废弃塑料管高效处理机，其特征在于，底板(1)材质为优质钢材，表面覆镀锌层。
6.根据权利要求1所述的一种污水处理用废弃塑料管高效处理机，其特征在于，左架(2)材质为不锈钢。
7.根据权利要求1所述的一种污水处理用废弃塑料管高效处理机，其特征在于，破碎框(7)材质为Q235钢。
说明书
一种污水处理用废弃塑料管高效处理机
技术领域
本发明涉及一种废弃塑料管处理机，尤其涉及一种污水处理用废弃塑料管高效处理机。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
塑料管是以塑料树脂为原料、加入稳定剂、润滑剂等，以“塑”的方法在制管机内经挤压加工而成。主要有聚氯乙烯管，聚乙烯管，聚丙烯管、聚甲醛管、超高分子量聚乙烯管等。
现有的污水处理用废弃塑料管处理机存在破碎效率低、破碎不均匀、破碎不彻底的缺点，因此亟需研发一种破碎效率高、破碎均匀、破碎彻底的污水处理用废弃塑料管高效处理机。
发明内容
(1)要解决的技术问题
本发明为了克服现有的污水处理用废弃塑料管处理机存在破碎效率低、破碎不均匀、破碎不彻底的缺点，本发明要解决的技术问题是提供一种破碎效率高、破碎均匀、破碎彻底的污水处理用废弃塑料管高效处理机。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用废弃塑料管高效处理机，包括有底板、左架、右架、顶板、第一滑轨、第一滑块、破碎框、电动推杆、第二滑轨、第二滑块、圆头移动杆、凸轮、重块、第一弹簧、圆头固定杆、电机、第一转轴、支杆、铰接部件、弧形摆动杆、导向板、升降杆和压板，底板顶部左端焊接有左架，左架右侧中部通过螺栓连接的方式连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块上焊接有圆头移动杆，圆头移动杆底端焊接有重块，左架右侧下部通过螺栓连接的方式连接有电动推杆，底板顶部右侧通过螺栓连接的方式连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，第一滑块上通过螺栓连接的方式连接有破碎框，电动推杆右端与破碎框左侧连接，底板顶部右端焊接有右架，右架左侧上部通过螺栓连接的方式连接有导向板，导向板上开有导向孔，左架顶部通过螺栓连接的方式连接有顶板，顶板底部左侧通过挂钩连接的方式连接有第一弹簧，第一弹簧底端与第二滑块顶部通过挂钩连接的方式连接，顶板底部左侧焊接有圆头固定杆，圆头固定杆位于第一弹簧右侧，顶板底部左侧通过螺栓连接的方式固定式连接有电机，电机位于圆头固定杆右侧，电机的输出轴上通过联轴器连接有第一转轴，第一转轴上通过键连接的方式连接有凸轮，圆头固定杆底端与凸轮接触，且圆头移动杆顶端与凸轮接触，顶板底部右侧焊接有支杆，支杆底端通过铰接部件连接有弧形摆动杆，重块与弧形摆动杆左端接触，弧形摆动杆右端通过铰接部件连接有升降杆，升降杆穿过导向孔连接有压板，压板位于破碎框上。
优选地，还包括有破碎齿，压板底部均匀焊接有破碎齿。
优选地，还包括有第二弹簧和压块，右架左侧下部通过挂钩连接的方式对称连接有第二弹簧，第二弹簧左端通过挂钩连接的方式连接有压块。
优选地，铰接部件包括有旋转轴和紧固盖，支杆底端与弧形摆动杆右部均开有通孔，旋转轴穿过支杆底端与弧形摆动杆右部的通孔，紧固盖与旋转轴后端过盈连接，弧形摆动杆右端和升降杆顶端均开有通孔，旋转轴穿过弧形摆动杆右端和升降杆顶端的通孔，紧固盖与旋转轴后端过盈连接。
优选地，底板材质为优质钢材，表面覆镀锌层。
优选地，左架材质为不锈钢。
优选地，破碎框材质为Q235钢。
工作原理：使用本装置时，工人首先将废弃塑料管倒入破碎框内，再控制电机逆时针转动，电机带动第一转轴逆时针转动，进而第一转轴带动凸轮逆时针转动，凸轮推动圆头移动杆及其上装置通过第二滑块向下运动，第一弹簧被拉伸，进而重块推动弧形摆动杆左端向下运动，弧形摆动杆右端及其上装置向上运动，当凸轮转动至其最远端与圆头移动杆脱离时，圆头移动杆及第二滑块在第一弹簧的弹力作用下向上运动，从而圆头移动杆带动重块向上运动，随之弧形摆动杆右端及其上装置在重力作用下向下运动，压板对破碎框内的废弃塑料管进行破碎，弧形摆动杆左端向上运动，同时控制电动推杆伸缩，电动推杆拉动破碎框通过第一滑块左右运动，如此反复，压板不断的上下运动，对破碎框内的废弃塑料管破碎均匀，与此同时，破碎框左右晃动，使得破碎框内的废弃塑料管破碎彻底，当对破碎框内的废弃塑料管处理完成，且压板及破碎框回到初始位置后，控制电机和电动推杆停止工作。工人再将破碎框内的废弃塑料管取出即可。
因为还包括有破碎齿，压板底部均匀焊接有破碎齿，使得破碎框内的废弃塑料管破碎更均匀。
因为还包括有第二弹簧和压块，右架左侧下部通过挂钩连接的方式对称连接有第二弹簧，第二弹簧左端通过挂钩连接的方式连接有压块，当破碎框向右运动至与压块接触时，第二弹簧被压缩，当破碎框向左运动离开与压块接触时，压块在第二弹簧弹力的作用下向左运动，如此反复，压块不断的对破碎框敲击，使得破碎框内的废弃塑料管得到翻动，进而破碎更彻底。
因为铰接部件包括有旋转轴和紧固盖，支杆底端与弧形摆动杆右部均开有通孔，旋转轴穿过支杆底端与弧形摆动杆右部的通孔，紧固盖与旋转轴后端过盈连接，弧形摆动杆右端和升降杆顶端均开有通孔，旋转轴穿过弧形摆动杆右端和升降杆顶端的通孔，紧固盖与旋转轴后端过盈连接，该第二铰接部件摆动灵活，使装置的使用寿命更长。
因为底板材质为优质钢材，表面覆镀锌层，使得本装置不易腐蚀，提高使用寿命。
因为左架材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，使装置的使用寿命更长。
因为破碎框材质为Q235钢，Q235钢硬度高且不容易变形，使装置的使用寿命更长。
(3)有益效果
本发明达到了破碎效率高、破碎均匀、破碎彻底的效果，并且本装置结构合理、制作成本低和易于维修，因为破碎框材质为Q235钢的作用，Q235钢硬度高且不容易变形，使装置的使用寿命更长
