申请日2017.01.18
公开(公告)日2017.09.08
IPC分类号B01D36/02
摘要
本实用新型公开了一种搅拌站污水处理装置，包括第一水泵、第二水泵和过滤筒;所述第一水泵的右侧连接有第一出水管，且第一出水管的另一端设置在过滤池的内腔顶部，所述过滤池的内腔中固定有过滤板，所述第二水泵的左侧连接有第二进水管，所述过滤筒的顶部通过螺栓固定安装有端盖，所述端盖的顶部中心处固定安装有电机，所述电机通过旋转轴与连接杆固定连接，所述过滤筒的内腔中设置有旋转筒，所述旋转轴设置在旋转筒的内腔中，且连接杆与旋转筒的内壁固定连接，所述第二水泵的右侧连接有第二出水管，且第二出水管的另一端设置在旋转筒的内腔顶部。本实用新型结构设计合理，采用双级过滤，污水处理效果好，有利于推广和使用。

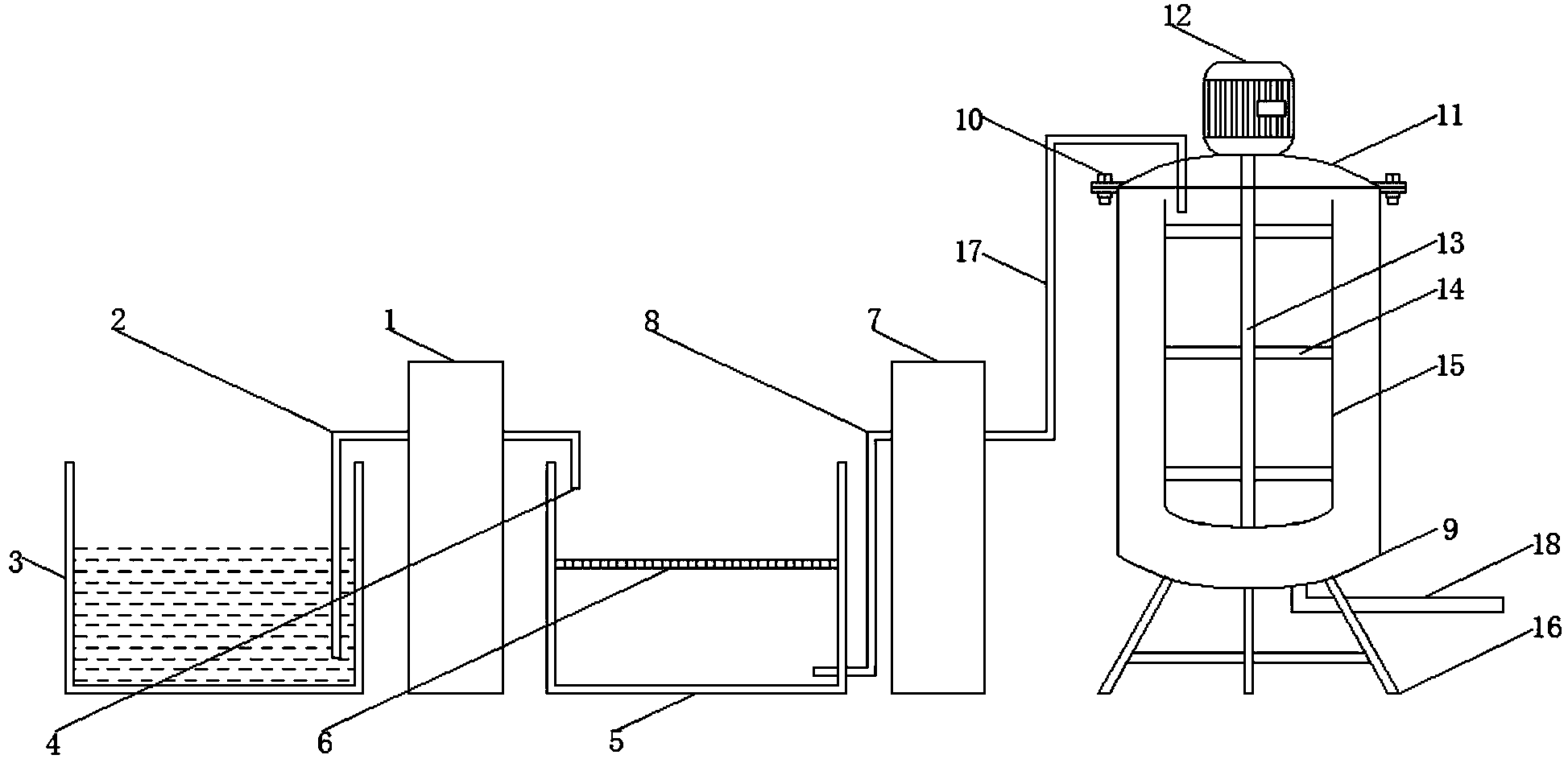

摘要附图
权利要求书
1.一种搅拌站污水处理装置，包括第一水泵(1)、第二水泵(7)和过滤筒(9);其特征在于：所述第一水泵(1)的右侧连接有第一出水管(4)，且第一出水管(4)的另一端设置在过滤池(5)的内腔顶部，所述过滤池(5)的内腔中固定有过滤板(6)，所述第二水泵(7)的左侧连接有第二进水管(8)，且第二进水管(8)的另一端设置在过滤池(5)的内腔底部，所述过滤筒(9)的顶部通过螺栓(10)固定安装有端盖(11)，所述端盖(11)的顶部中心处固定安装有电机(12)，所述电机(12)通过旋转轴(13)与连接杆(14)固定连接，所述过滤筒(9)的内腔中设置有旋转筒(15)，所述旋转轴(13)设置在旋转筒(15)的内腔中，且连接杆(14)与旋转筒(15)的内壁固定连接，所述第二水泵(7)的右侧连接有第二出水管(17)，且第二出水管(17)的另一端设置在旋转筒(15)的内腔顶部。
2.根据权利要求1所述的一种搅拌站污水处理装置，其特征在于：所述第一水泵(1)的左侧连接有第一进水管(2)，且第一进水管(2)的另一端设置在污水池(3)的内腔底部。
3.根据权利要求1所述的一种搅拌站污水处理装置，其特征在于：所述电机(12)为变频电机。
4.根据权利要求1所述的一种搅拌站污水处理装置，其特征在于：所述过滤筒(9)的底部固定安装有支撑架(16)。
5.根据权利要求1所述的一种搅拌站污水处理装置，其特征在于：所述过滤筒(9)的底部连接有第三出水管(18)。
说明书
一种搅拌站污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种搅拌站污水处理装置。
背景技术
随着我国国民经济的快速发展和城市基本建设的加快，其商品混凝土生产企业也随着诞生，以满足建筑市场对商品混凝土的增长需求。混凝土搅拌运输车由于在卸料时不能全部干净卸料，每运送一次混凝土其搅拌筒内会粘留大量的混凝土。
混凝土搅拌站的污水因含化学成分，如果随意排放容易污染水源、土壤对生态环境造成破坏，现有的搅拌站污水处理装置基本上都是采用一级过滤处理，其过滤效果和实用性能远远满足不了需求。
实用新型内容
本实用新型的目的在于提供一种搅拌站污水处理装置，以解决上述背景技术中提出的问题，所具有的有益效果是：结构简单，设计合理，采用双级过滤，污水处理效果好，有利于推广和使用。
为实现上述目的，本实用新型提供如下技术方案：一种搅拌站污水处理装置，包括第一水泵、第二水泵和过滤筒;所述第一水泵的右侧连接有第一出水管，且第一出水管的另一端设置在过滤池的内腔顶部，所述过滤池的内腔中固定有过滤板，所述第二水泵的左侧连接有第二进水管，且第二进水管的另一端设置在过滤池的内腔底部，所述过滤筒的顶部通过螺栓固定安装有端盖，所述端盖的顶部中心处固定安装有电机，所述电机通过旋转轴与连接杆固定连接，所述过滤筒的内腔中设置有旋转筒，所述旋转轴设置在旋转筒的内腔中，且连接杆与旋转筒的内壁固定连接，所述第二水泵的右侧连接有第二出水管，且第二出水管的另一端设置在旋转筒的内腔顶部。
优选的，所述第一水泵的左侧连接有第一进水管，且第一进水管的另一端设置在污水池的内腔底部。
优选的，所述电机为变频电机。
优选的，所述过滤筒的底部固定安装有支撑架。
优选的，所述过滤筒的底部连接有第三出水管。
与现有技术相比，本实用新型的有益效果是：该设备利用过滤池中的过滤板对搅拌站产生的污水进行一级过滤处理，利用电机带动旋转筒做高速旋转，采用离心原理，对污水进行二级过滤，整个装置结构简单，设计合理，采用双级过滤，过滤效果好，有利于推广和使用。
