申请日2016.11.08
公开(公告)日2017.08.04
IPC分类号C02F9/10; C02F103/18; C02F101/20; C02F101/10
摘要
本实用新型公开了一种脱硫废水零排放处理系统，包括依次连接的脱硫废水调节池、混凝沉淀池、树脂软化系统、SRO膜过滤装置和MVR蒸发装置，所述SRO膜过滤装置上设置有进水口、产水口、浓水出口和多个管状的膜组件，所述膜组件一端通过阀门连接SRO膜过滤装置的进水口，另一端连接产水口，本实用新型的脱硫废水零排放处理系统在混凝沉淀预处理的基础上，增加树脂软化系统，使系统更稳定、效能高，对水质变化适应性强，过滤后的水质均能达设计回用标准，对无机盐、COD的截留率达98%以上，通过MVR蒸发系统进行处理，占地面积小，适用范围广，可处理胶体或悬浮物较多的废水，回收率高，可达80‑90%，环保实用。
权利要求书
1.一种脱硫废水零排放处理系统，其特征在于：包括依次连接的脱硫废水调节池(1)、混凝沉淀池(2)、树脂软化系统(3)、SRO膜过滤装置(4)和MVR蒸发装置(5)，所述SRO膜过滤装置(4)上设置有进水口(11)、产水口(10)、浓水出口(6)和多个管状的膜组件(13)，所述膜组件(13)一端通过阀门连接SRO膜过滤装置(4)的进水口(11)，膜组件(13)另一端连接SRO膜过滤装置(4)的产水口(10)。
2.根据权利要求1所述的一种脱硫废水零排放处理系统，其特征在于：所述SRO膜过滤装置(4)的浓水出口(6)连接MVR蒸发装置(5)。
3.根据权利要求1所述的一种脱硫废水零排放处理系统，其特征在于：所述SRO膜过滤装置(4)上设置有连接水质检测器的出水检测口(9)。
4.根据权利要求1所述的一种脱硫废水零排放处理系统，其特征在于：所述SRO膜过滤装置(4)上设置有正洗水入口(12)，所述正洗水入口(12)上设置有开关蝶阀(7)。
5.根据权利要求1所述的一种脱硫废水零排放处理系统，其特征在于：所述SRO膜过滤装置(4)上设置有反洗水入口(8)，所述反洗水入口(8)上设置有开关蝶阀(7)。
说明书
一种脱硫废水零排放处理系统
技术领域
本实用新型涉及污水处理系统领域，特别是一种脱硫废水零排放处理系统。
背景技术
目前，火电厂脱硫废水的杂质来自烟气和脱硫用的石灰石，其中含有的杂质主要是悬浮物、过饱和的亚硫酸盐、硫酸盐及重金属，其中很多是国家环保标准中要求严格控制的第一类污染物。由于水质的特殊性，脱硫废水处理难度较大。现有的污水处理一般是通过简单的沉淀和卷式RO过滤步骤，去除污水中的大部分有害物质，过滤后滤出的水一般直接排放，而过滤后得到的浓水则通过蒸发得到固体盐，再进行排放或回收利用。但是，通过简单沉淀和过滤步骤的水仍未能去除所有有害物质，直接排放会对环境造成轻度污染，也浪费大量的水资源;同时现有的污水处理得到的浓水较多，蒸发系统的处理量大，大量的水被蒸发浪费。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本实用新型提出一种能高效、稳定的处理脱硫废水，达到脱硫废水零排放的处理系统。
本实用新型解决其技术问题所采用的技术方案是：

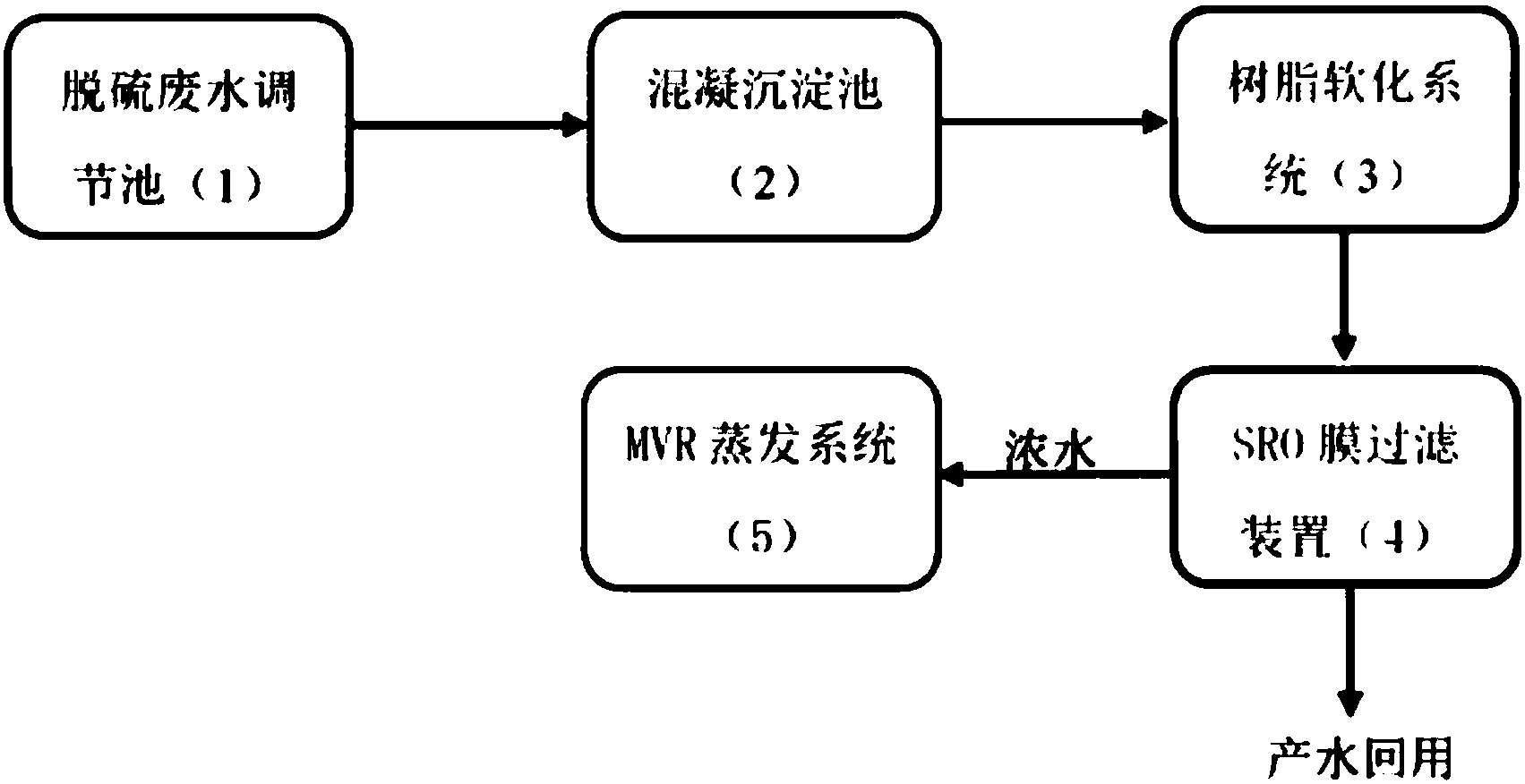

一种脱硫废水零排放处理系统，包括依次连接的脱硫废水调节池、 混凝沉淀池、树脂软化系统、SRO膜过滤装置和MVR蒸发装置，所述SRO膜过滤装置上设置有进水口、产水口、浓水出口和多个管状的膜组件，所述膜组件一端通过阀门连接SRO膜过滤装置的进水口，膜组件另一端连接SRO膜过滤装置的产水口。
作为上述技术方案的改进，所述SRO膜过滤装置的浓水出口连接MVR蒸发系统。
作为上述技术方案的进一步改进，所述SRO膜过滤装置上设置有连接水质检测器的出水检测口。
进一步，所述SRO膜过滤装置上设置有正洗水入口，所述正洗水入口上设置有开关蝶阀。
进一步，所述SRO膜过滤装置上设置有反洗水入口，所述反洗水入口上设置有开关蝶阀。
本实用新型的有益效果是：本实用新型的脱硫废水零排放处理系统包括SRO膜过滤装置，在混凝沉淀预处理的基础上，增加树脂软化系统，使系统更稳定、效能高，对水质变化适应性强，过滤后的水质均能达设计回用标准，对无机盐、COD的截留率达98%以上，浓水通过MVR蒸发系统进行处理。本实用新型的脱硫废水零排放处理系统占地面积小，适用范围广，可处理胶体或悬浮物较多的废水，回收率高，可达80-90%，环保实用。
