申请日2016.11.07
公开(公告)日2017.05.24
IPC分类号C02F11/18; E03F5/14
摘要
本实用新型公开了一种可将污泥利用的下水道污水处理装置，包括下水道污水总入口、格栅池、污泥格栅网、污水流出管道、吊环、吊绳、转筒、手摇杆、污泥池、污泥塑形板、方块模子和加热炉，下水道污水总入口的底部设置有格栅池，格栅池的内部设置有污泥格栅网，格栅池与污水流出管道的一端连接，污泥格栅网一端与吊环的一端连接，吊环的另一端与吊绳的一端连接，吊绳的另一端缠绕在转筒上，格栅池一侧设置有污泥池，污泥池的内部设置有污泥塑形板，污泥塑形板上设置有方块模子，污泥池的底部设置有加热炉，污泥会自动填充到污泥塑形板上的方块模子中，经过底部加热炉的加热，污泥会被塑形成一块块均匀的泥块，可被拉去铺路或者用于其他建筑领域。
权利要求书

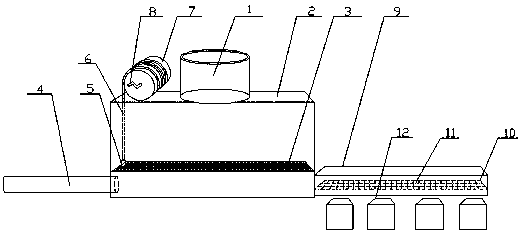

1.一种可将污泥利用的下水道污水处理装置，包括下水道污水总入口(1)、格栅池(2)、污泥格栅网(3)、污水流出管道(4)、吊环(5)、吊绳(6)、转筒(7)、手摇杆(8)、污泥池(9)、污泥塑形板(10)、方块模子(11)和加热炉(12)，其特征在于，所述下水道污水总入口(1)的底部设置有所述格栅池(2)，所述格栅池(2)的内部设置有所述污泥格栅网(3)，所述格栅池(2)与所述污水流出管道(4)的一端连接，所述污泥格栅网(3)的一端与所述吊环(5)的一端连接，所述吊环(5)的另一端与所述吊绳(6)的一端连接，所述吊绳(6)的另一端缠绕在所述转筒(7)上，所述转筒(7)的一端上设置有所述手摇杆(8)，所述格栅池(2)一侧设置有所述污泥池(9)，所述污泥池(9)的内部设置有所述污泥塑形板(10)，所述污泥塑形板(10)上设置有所述方块模子(11)，所述污泥池(9)的底部设置有所述加热炉(12)。
2.根据权利要求1所述的一种可将污泥利用的下水道污水处理装置，其特征在于，所述方块模子(11)有若干个，分别规则排放在所述污泥塑形板(10)的表面。
3.根据权利要求1所述的一种可将污泥利用的下水道污水处理装置，其特征在于，所述加热炉(12)有四个，均匀放置在所述污泥池(9)的底部。
说明书
一种可将污泥利用的下水道污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种可将污泥利用的下水道污水处理装置，属于污水处理领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，下水道是一种城市公共设施，早在古罗马时期就有该设备出现。近代下水道的雏形源于法国巴黎，至今巴黎仍拥有世界上最大的城市下水道系统。一般说来，下水道系统是用于收集和排放城市产生的生活废水以及工业生下水道下水道产上所产生的工业废水。(城市降雨暂且算着城市废水)，现有的下水道由于时城市污水的主要排放处，下水道中也成了污泥的聚集地，污泥中除了一些生活垃圾，还有一些腐败的有机物，城市中对污泥的处理办法一般是在污水处理战中将其视为垃圾拉走，但并没有在下水道中将污泥聚集并变废为宝的装置，但现有的下水道很难克服上述问题。
实用新型内容
本实用新型要解决的技术问题是克服的现有的下水道并没有在下水道中将污泥聚集并变废为宝的装置的问题，提供一种可将污泥利用的下水道污水处理装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供了一种可将污泥利用的下水道污水处理装置，包括下水道污水总入口、格栅池、污泥格栅网、污水流出管道、吊环、吊绳、转筒、手摇杆、污泥池、污泥塑形板、方块模子和加热炉，所述下水道污水总入口的底部设置有所述格栅池，所述格栅池的内部设置有所述污泥格栅网，所述格栅池与所述污水流出管道的一端连接，所述污泥格栅网的一端与所述吊环的一端连接，所述吊环的另一端与所述吊绳的一端连接，所述吊绳的另一端缠绕在所述转筒上，所述转筒的一端上设置有所述手摇杆，所述格栅池一侧设置有所述污泥池，所述污泥池的内部设置有所述污泥塑形板，所述污泥塑形板上设置有所述方块模子，所述污泥池的底部设置有所述加热炉。
作为本实用新型的一种优选技术方案，所述方块模子有若干个，分别规则排放在污泥塑形板的表面。
作为本实用新型的一种优选技术方案，所述述加热炉有四个，均匀放置在所述污泥池的底部。
本实用新型所达到的有益效果是：该装置是一种可将污泥利用的下水道污水处理装置，当污水从下水道污水总入口进入到格栅池内时，污泥格栅网会将下水道中的污泥过滤在污泥格栅网上，剩余的污水会经过污水流出管道流走，用手拉动手摇杆将吊绳收起，吊环会将污泥格栅网的一端吊起，将污泥格栅网上的污泥倒入污泥池中，污泥会自动填充到污泥塑形板上的方块模子中，经过底部加热炉的加热，污泥会被塑形成一块块均匀的泥块，可被拉去铺路或者用于其他建筑领域，既解决了下水道中的污泥问题，又将污泥变废为宝，变成可用于施工的泥块，整个装置设计合理，使用方便，解决了现有的下水道并没有在下水道中将污泥聚集并变废为宝的装置的问题。
