申请日2016.11.03
公开(公告)日2017.04.19
IPC分类号G21F9/04; G21F9/12
摘要
本实用新型公开了一种低水平放射性废水的处理装置，包括用于储存低放废水的配水箱、供料泵、用于调节低放废水水质并对低放废水初级过滤的预处理单元、用于与低放废水反应的交换装置、后置过滤器、净水箱，所述配水箱、供料泵、预处理单元、交换装置、后置过滤器、净水箱依次串联，所述交换装置包括至少两个以串联方式设置的装有吸附剂和/或离子交换树脂的交换柱。本实用新型不仅可用于对低放废水吸附和离子交换的工艺处理或者其组合工艺进行研究，而且可直接用于低放废水的工程处理，结构简单，使用方便。
权利要求书
1.一种低水平放射性废水的处理装置，其特征在于：包括用于储存低放废水的配水箱、供料泵、用于调节低放废水水质并对低放废水初级过滤的预处理单元、用于与低放废水反应的交换装置、后置过滤器、净水箱，所述配水箱、供料泵、预处理单元、交换装置、后置过滤器、净水箱依次串联，所述交换装置包括至少两个以串联方式设置的装有吸附剂和/或离子交换树脂的交换柱。
2.根据权利要求1所述的低水平放射性废水的处理装置，其特征在于：所述供料泵出水端与预处理单元进水端之间设置有压力表和流量计，所述压力表位于供料泵与流量计之间，所述流量计与预处理单元之间设置有取样接口I。
3.根据权利要求2所述的低水平放射性废水的处理装置，其特征在于：所述预处理单元出水端设置有取样接口II，所述交换柱为三个，各交换柱的出水端分别设置有取样接口III、取样接口IV、取样接口V。
4.根据权利要求3所述的低水平放射性废水的处理装置，其特征在于：所述预处理单元和各交换柱均设置有压差计、反冲洗装置和旁路管道。
5.根据权利要求1所述的低水平放射性废水的处理装置，其特征在于：所述后置过滤器与净水箱之间设置有取样接口VI。
说明书
低水平放射性废水的处理装置
技术领域
本实用新型涉及核工业低水平放射性废水处理领域，特别涉及一种低水平放射性废水的处理装置。
背景技术
低水平放射性废水简称低放废水，是指放射性废水中核素的含量或活度浓度较低的核工业废水。低放废水产生于核燃料前处理(包括铀矿开采、水冶、精炼、核燃料制造等过程中产生的含铀、镭等过程)、核燃料后处理的其他工序以及核电、应用放射性同位素的研究机构、医院等。放射性废水必须经过处理达到国家标准后才能实施排放。目前，我国正在实施“积极发展核电”计划，未来将会产生大量的放射性废水，尤其是低放废水，这就使得如何更好的对低放废水进行处理显得至关重要。
现有技术中对低放废水的处理方法主要有絮凝沉淀、过滤、吸附、离子交换、蒸发、膜处理等，每种处理方法均有其各自优缺点和适用范围。其中采用絮凝沉淀处理的方式工艺简单，但产生的放射性泥浆等二次废物较难处理;采用蒸发处理的方式去污系数较高，但能耗较大，增加了成本;采用膜处理技术有较高的去污系数，但系统复杂，使用成本高，且使用后的膜处理困难;采用离子交换处理是核工业常用的废水处理技术，工艺成熟，应用广泛;吸附法是一种利用吸附剂除去废水中特定核素的方法，吸附剂多为无机物，二次废物易处理。其中，吸附和离子交换处理方法中，重点是研究适宜的吸附剂和离子交换树脂以去除放射性核素。
因此，急需开发一种不仅可用于对低放废水吸附和离子交换的工艺处理或者其组合工艺进行研究，而且可直接用于低放废水的工程处理，结构简单，使用方便的低水平放射性废水的处理装置。
实用新内容
有鉴于此，本实用新型的目的在于提供一种低水平放射性废水的处理装置，不仅可用于对低放废水吸附和离子交换的工艺处理或者其组合工艺进行研究，而且可直接用于低放废水的工程处理，结构简单，使用方便。

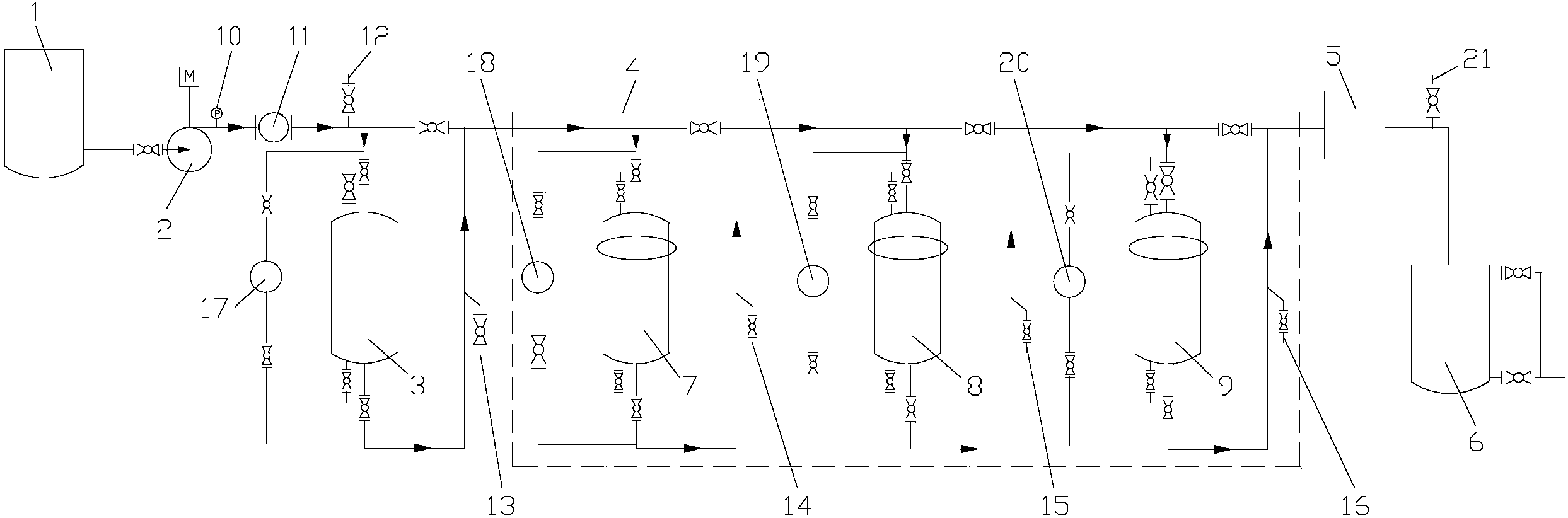

本实用新型的低水平放射性废水的处理装置，包括用于储存低放废水的配水箱、供料泵、用于调节低放废水水质并对低放废水初级过滤的预处理单元、用于与低放废水反应的交换装置、后置过滤器、净水箱，所述配水箱、供料泵、预处理单元、交换装置、后置过滤器、净水箱依次串联，所述交换装置包括至少两个以串联方式设置的装有吸附剂和/或离子交换树脂的交换柱。
进一步，所述供料泵出水端与预处理单元进水端之间设置有压力表和流量计，所述压力表位于供料泵与流量计之间，所述流量计与预处理单元之间设置有取样接口I。
进一步，所述预处理单元出水端设置有取样接口II，所述交换柱为三个，各交换柱的出水端分别设置有取样接口III、取样接口IV、取样接口V。
进一步，所述预处理单元和各交换柱均设置有压差计、反冲洗装置和旁路管道。
进一步，所述后置过滤器与净水箱之间设置有取样接口VI。
本实用新型的有益效果：本实用新型的低水平放射性废水的处理装置，通过设置依次串联的配水箱、供料泵、预处理单元、交换装置、后置过滤器、净水箱，且交换装置包括至少两个以串联方式设置的装有吸附剂和/或离子交换树脂的交换柱，使配水箱中的低放废水可通过供料泵进入预处理单元，经预处理单元对低放废水进行水质调节并对低放废水中的悬浮物及大颗粒物质过滤后，进入交换装置，依次与各交换柱中的吸附剂和/或离子交换树脂进行充分反应，水流冲洗作用下产生的吸附剂和/或离子交换树脂的碎片，通过后置过滤器去除，经后置过滤器处理后的净水，最后进入净水箱中储存，实现对低放废水的处理;通过设置取样接口I～取样接口VI，便于从各个取样接口取样分析后研究分析低放废水处理所需的工艺数据，从而使本实用新型不仅可用于对低放废水吸附和离子交换的工艺处理或者其组合工艺进行研究，而且可直接用于低放废水的工程处理，结构简单，使用方便。
