申请日2016.12.20
公开(公告)日2017.06.30
IPC分类号B01D36/04
摘要
本实用新型公开了一种市政工程污水管网净化装置，包括净化装置本体，所述净化装置本体包括污水净化筒、顶盖和底盖，所述污水净化筒与顶盖之间、污水净化筒与底盖之间均通过螺栓固定连接，所述顶盖呈圆形且嵌入污水管网上端，所述顶盖内部设置有加强杆，所述污水净化筒内部设置有圆形隔板，且隔板与底盖的表面均设置有过滤孔，所述隔板与顶盖之间设置有沉淀室，隔板与底盖之间设置有净化室，且沉淀室与净化室之间通过隔板上的过滤孔连通，所述沉淀室对应的污水净化筒上设置有应急孔，所述隔板上方设置有便于清除污泥的拉杆。本实用新型的有益效果是：结构设计合理，成本低，具有良好的净化效果，防止污水管网的堵塞。

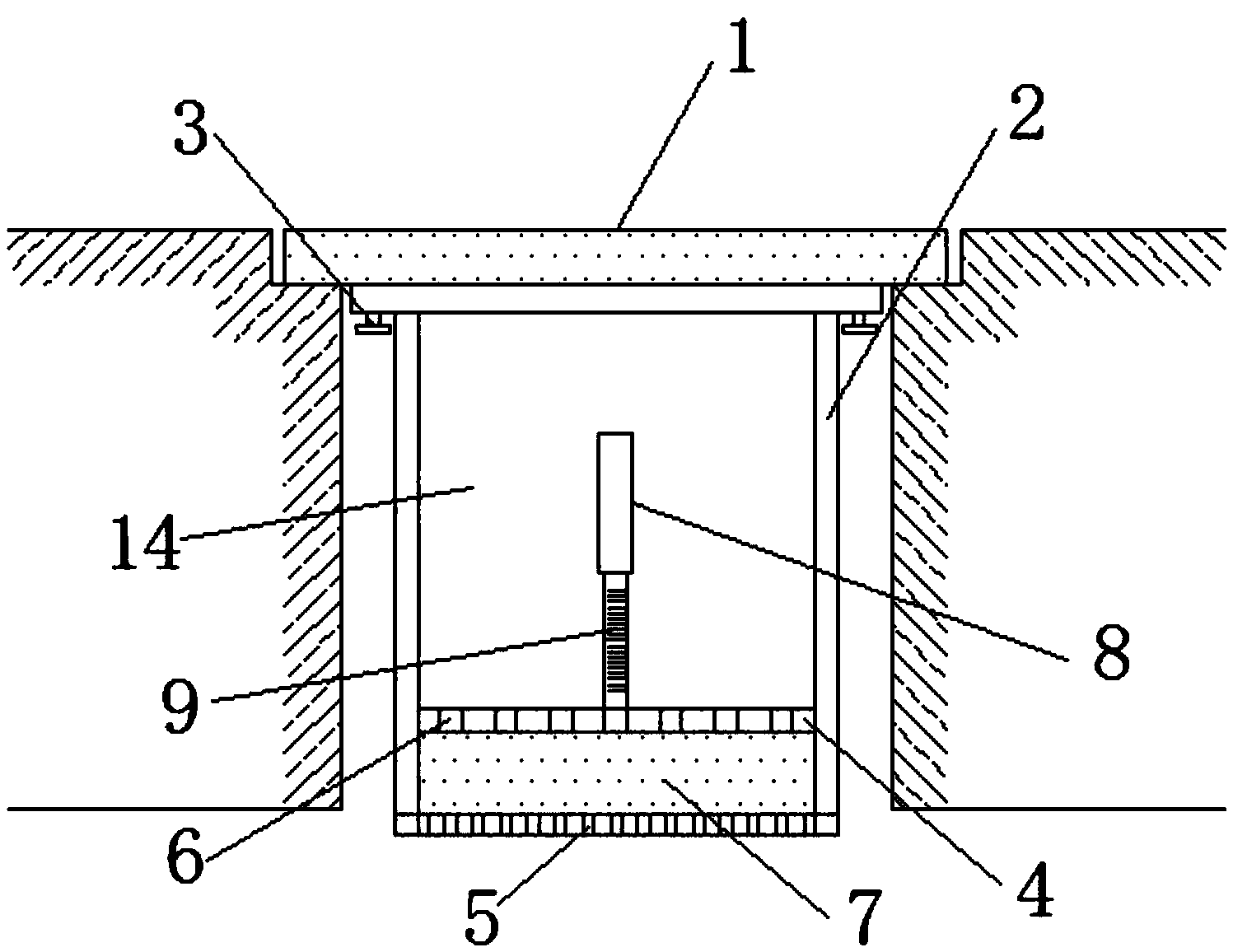

摘要附图
权利要求书
1.一种市政工程污水管网净化装置，包括净化装置本体(13)，其特征在于：所述净化装置本体(13)包括污水净化筒(2)、顶盖(1)和底盖(5)，所述污水净化筒(2)与顶盖(1)之间、污水净化筒(2)与底盖(5)之间均通过螺栓(3)固定连接，所述顶盖(1)呈圆形且嵌入污水管网上端，所述顶盖(1)内部设置有加强杆(10)，所述污水净化筒(2)内部设置有圆形隔板(4)，且隔板(4)与底盖(5)的表面均设置有过滤孔(6)，所述隔板(4)与顶盖(1)之间设置有沉淀室(14)，隔板(4)与底盖(5)之间设置有净化室(7)，且沉淀室(14)与净化室(7)之间通过隔板(4)上的过滤孔(6)连通，所述沉淀室(14)对应的污水净化筒(2)上设置有应急孔(11)，所述隔板(4)上方设置有便于清除污泥的拉杆(8)。
2.根据权利要求1所述的一种市政工程污水管网净化装置，其特征在于：所述加强杆(10)包括横向加强杆和纵向加强杆，且横向加强杆和纵向加强杆交叉排列，且通向的加强杆(10)等距离分布。
3.根据权利要求1所述的一种市政工程污水管网净化装置，其特征在于：所述应急孔(11)成圆形分布在污水净化筒(2)的筒壁上，且应急孔(11)与隔板(4)之间的距离至少为5cm。
4.根据权利要求1所述的一种市政工程污水管网净化装置，其特征在于：所述隔板(4)上设置有定位孔(12)，所述定位孔(12)、隔板(4)和污水净化筒(2)的中轴线均在同一条直线上，且定位孔(12)内侧设置有内螺纹，拉杆(8)的外侧设置有外螺纹，拉杆(8)与定位孔(12)之间通过内螺纹与外螺纹连接。
5.根据权利要求1所述的一种市政工程污水管网净化装置，其特征在于：所述拉杆(8)表面设置有刻度线(9)。
6.根据权利要求1所述的一种市政工程污水管网净化装置，其特征在于：所述净化室(7)内部填充有石英砂。
说明书
一种市政工程污水管网净化装置
技术领域
本实用新型属于污水管网净化装置技术领域，具体涉及一种市政工程污水管网净化装置。
背景技术
城市污水管网是城市发展的基础，随着城市的扩建，城市污水管网亦需要随之改善。经常随着污水的流淌，将泥沙一同带到污水管网内，容易导致污水管网的堵塞，且对于污水管网内部的清理，又极为不方便，现有技术中的污水管网净化装置，结构大多比较复杂，成本较高，且维修起来较为麻烦。
发明内容
本实用新型的目的在于提供一种市政工程污水管网净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政工程污水管网净化装置，包括净化装置本体，所述净化装置本体包括污水净化筒、顶盖和底盖，所述污水净化筒与顶盖之间、污水净化筒与底盖之间均通过螺栓固定连接，所述顶盖呈圆形且嵌入污水管网上端，所述顶盖内部设置有加强杆，所述污水净化筒内部设置有圆形隔板，且隔板与底盖的表面均设置有过滤孔，所述隔板与顶盖之间设置有沉淀室，隔板与底盖之间设置有净化室，且沉淀室与净化室之间通过隔板上的过滤孔连通，所述沉淀室对应的污水净化筒上设置有应急孔，所述隔板上方设置有便于清除污泥的拉杆。
优选的，所述加强杆包括横向加强杆和纵向加强杆，且横向加强杆和纵向加强杆交叉排列，且通向的加强杆等距离分布。
优选的，所述应急孔成圆形分布在污水净化筒的筒壁上，且应急孔与隔板之间的距离至少为5cm。
优选的，所述隔板上设置有定位孔，所述定位孔、隔板和污水净化筒的中轴线均在同一条直线上，且定位孔内侧设置有内螺纹，拉杆的外侧设置有外螺纹，拉杆与定位孔之间通过内螺纹与外螺纹连接。
优选的，所述拉杆表面设置有刻度线。
优选的，所述净化室内部填充有石英砂。
本实用新型的技术效果和优点：该市政工程污水管网净化装置，通过隔板的设计，污水在沉淀室内沉淀，水经过净化室过滤后流入污水管网内，泥沙保留在沉淀室内，当发生大暴雨时，净化室若来不及过滤，可从应急孔排出，并保证大部分泥沙沉淀在沉淀室内;通过拉杆的设计，便于隔板上方泥沙的清理，且表面设置有刻度线，更加方便统计泥沙的厚度。该市政工程污水管网净化装置，结构设计合理，成本低，具有良好的净化效果，防止污水管网的堵塞。
