申请日2016.12.17
公开(公告)日2017.07.07
IPC分类号C01B25/32
摘要
本实用新型涉及一种利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，包括脱氟槽、脱氟槽泵、表面过滤器、脱氟渣液泵、脱氟渣液槽、脱氟液稠浆槽、离心机、脱氟稠浆泵、脱氟液槽、中和槽、脱氟液泵、中和液槽、氢钙液泵、沉清槽、氢钙液槽、氢钙压滤机、氢钙液槽、氢钙液泵和中和液泵，脱氟槽的出口通过脱氟槽泵与表面过滤器的入口相连，表面过滤器的稠浆出口与脱氟液稠浆槽的入口相连，脱氟液稠浆槽、离心机、脱氟渣液槽、脱氟槽依次相连。本实用新型脱氟溶液固液分离时，先采用表面过滤器对溶液增稠，增稠后溶液含固可达9.3%，再经过离心机离心分离，固液分离彻底，使用方便，能够充分回收废水中的含磷资源，变废为宝，实现资源的综合利用。

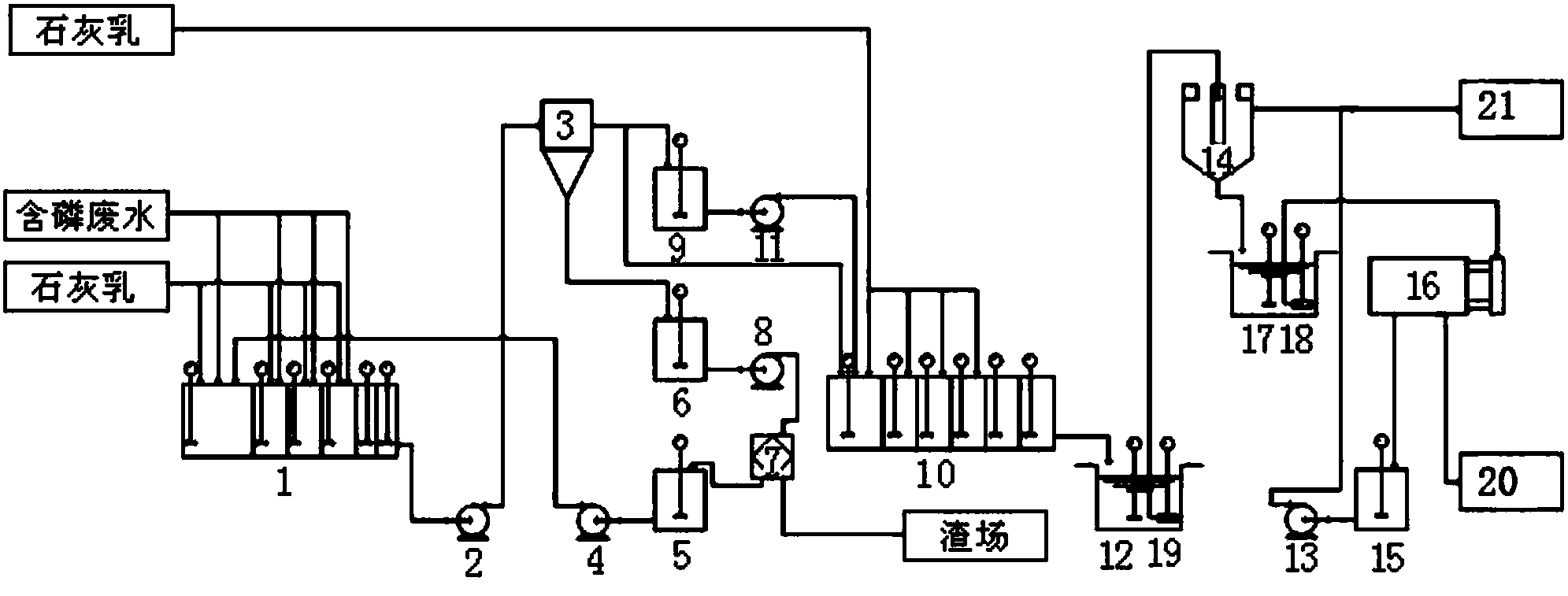

摘要附图
权利要求书
1.一种利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，其特征在于，包括脱氟槽(1)、脱氟槽泵(2)、表面过滤器(3)、脱氟渣液泵(4)、脱氟渣液槽(5)、脱氟液稠浆槽(6)、离心机(7)、脱氟稠浆泵(8)、脱氟液槽(9)、中和槽(10)、脱氟液泵(11)、中和液槽(12)、氢钙液泵(13)、沉清槽(14)、氢钙液槽(15)、氢钙压滤机(16)、氢钙液槽(17)、氢钙液泵(18)和中和液泵(19)，所述脱氟槽(1)的出口通过脱氟槽泵(2)与表面过滤器(3)的入口相连，所述表面过滤器(3)的稠浆出口与脱氟液稠浆槽(6)的入口相连，所述脱氟液稠浆槽(6)的出口通过脱氟稠浆泵(8)与离心机(7)的入口相连，所述离心机(7)的出口与脱氟渣液槽(5)的入口相连，所述脱氟渣液槽(5)的出口通过脱氟渣液泵(4)与脱氟槽(1)的其中一个入口相连;
所述表面过滤器(3)的脱氟液出口与脱氟液槽(9)的入口相连，所述脱氟液槽(9)的出口通过脱氟液泵(11)与中和槽(10)的入口相连，所述中和槽(10)的出口与中和液槽(12)的入口相连，所述中和液槽(12)底部设有中和液泵(19)，所述中和液泵(19)的出口端与沉清槽(14)的入口相连，所述沉清槽(14)的氢钙稠浆出口与氢钙液槽(17)的入口相连，所述氢钙液槽(17)的底部设有氢钙液泵(18)，所述氢钙液泵(18)的出口端与氢钙压滤机(16)的入口相连，所述氢钙压滤机(16)的氢钙出口与烘干装置(20)相连，所述氢钙压滤机(16)的滤液出口与氢钙液槽(15)的入口相连，所述氢钙滤槽(15)的出口通过氢钙液泵(13)与污水处理站(21)相连，所述沉清槽(14)的清液出口与污水处理站(21)相连。
2.根据权利要求1所述的利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，其特征在于，所述中和槽(10)为六格反应槽。
3.根据权利要求1所述的利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，其特征在于，所述脱氟槽(1)和中和槽(10)内均设有pH计。
4.根据权利要求1所述的利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，其特征在于，所述脱氟槽(1)和中和槽(10)上均设有石灰乳加料口。
5.根据权利要求1所述的利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，其特征在于，所述氢钙压滤机(16)为板框式压滤机。
说明书
一种利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置
技术领域
本实用新型属于化工生产技术领域，具体涉及一种利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置。
背景技术
化工工业历来是工业生产中很重要的生产工业，由于化工工业生产所产生的废气、废水和废渣都具有很强的污染性质，污染与治理也是大部分化工工业的重点与难点。随着对工业排放标准的逐渐严格，除了投入较多的环保设备对污染物加以治理外，如何利用污染物中的有效资源实现节能减排、变废为宝、发展循环经济也是各化工生产企业目前研究的重点。
饲料级磷酸氢钙指符合相关标准，可应用于饲料加工中作为磷、钙的补充剂的磷酸氢钙。由于其中的磷钙比与动物骨骼中磷钙比最为接近，并且能够全部溶于动物胃酸中，饲料级磷酸氢钙是目前国内外工人的最好的饲料矿物添加剂之一，可加速畜禽生长发育，缩短育肥期，快速增重，能提高畜禽的配种率及成活率，同时具有增强畜禽抗病耐寒能力，对畜禽的软骨症、白痢症、瘫疾症有防治作用。
在磷酸氢钙的生产过程中，脱氟是其中的重要步骤，现有的利用废水制取饲料级磷酸氢钙的装置都具有脱氟槽。如图1所示的用酸性废水制取饲料级磷酸氢钙的装置，包括调节池1-1、脱氟、砷反应槽1-2、高效沉降槽A1-3、过滤离心机A1-4、中和反应槽1-5、高效沉降槽B1-6、过滤离心机B1-7，其中，调节池1-1的入口与渣场池1-8相连通，调节池1-1的出口与脱氟、砷反应槽1-2连通，高效沉降槽A1-3的入口与脱氟、砷反应槽1-2的出口通过管道连通，高效沉降槽A1-3的出口连接中和反应槽1-5，所述高效沉降槽A1-3与中和反应槽1-5之间还有管道连接过滤离心机A1-4，中和反应槽1-5的出口与结晶器1-11进口连通，结晶器1-11出口再与高效沉降槽B1-6进口连通，高效沉降槽B1-6的出口连接过滤离心机B1-7。本装置可以充分回收磷肥厂废水中的五氧化二磷制备磷酸氢钙，提高资源的利用率。
一般含磷废水中的P2O5含量低(含P2O5约1～4%)，因此脱氟反应后溶液含固量较低，约为2～3%，导致脱氟渣的沉降速度过慢，脱氟渣采用上述制备装置中的传统沉降方式难以分离。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，工艺可靠，使用方便，能够充分回收废水中的含磷资源，变废为宝，实现资源的综合利用。
为实现上述目的，本实用新型采取的技术方案为：一种利用含磷废水制取饲料级磷酸氢钙的脱氟、中和装置，包括脱氟槽、脱氟槽泵、表面过滤器、脱氟渣液泵、脱氟渣液槽、脱氟液稠浆槽、离心机、脱氟稠浆泵、脱氟液槽、中和槽、脱氟液泵、中和液槽、氢钙液泵、沉清槽、氢钙液槽、氢钙压滤机、氢钙液槽、氢钙液泵和中和液泵，所述脱氟槽的出口通过脱氟槽泵与表面过滤器的入口相连，所述表面过滤器的稠浆出口与脱氟液稠浆槽的入口相连，所述脱氟液稠浆槽的出口通过脱氟稠浆泵与离心机的入口相连，所述离心机的出口与脱氟渣液槽的入口相连，所述脱氟渣液槽的出口通过脱氟渣液泵与脱氟槽的其中一个入口相连;
所述表面过滤器的脱氟液出口与脱氟液槽的入口相连，所述脱氟液槽的出口通过脱氟液泵与中和槽的入口相连，所述中和槽的出口与中和液槽的入口相连，所述中和液槽底部设有中和液泵，所述中和液泵的出口端与沉清槽的入口相连，所述沉清槽的氢钙稠浆出口与氢钙液槽的入口相连，所述氢钙液槽的底部设有氢钙液泵，所述氢钙液泵的出口端与氢钙压滤机的入口相连，所述氢钙压滤机的氢钙出口与烘干装置相连，所述氢钙压滤机的滤液出口与氢钙液槽的入口相连，所述氢钙滤槽的出口通过氢钙液泵与污水处理站相连，所述沉清槽的清液出口与污水处理站相连。
优选地，所述中和槽为六格反应槽。
其中，所述脱氟槽和中和槽内均设有pH计。
其中，所述脱氟槽和中和槽上均设有石灰乳加料口。
优选地，所述氢钙压滤机为板框式压滤机。
与现有技术相比，本实用新型具有如下有益效果：本实用新型脱氟溶液固液分离时，先采用表面过滤器对溶液增稠，增稠后溶液含固可达9.3%，再经过离心机离心分离，固液分离彻底，使用方便，能够充分回收废水中的含磷资源，变废为宝，实现资源的综合利用。利用本实用新型生产饲料级磷酸氢钙具有较好的经济效益，吨产品成本仅为1200元左右，而传统工艺生产的饲料磷酸氢钙受原料磷酸的价格波动较大，产品成本大约在1600元左右。
