申请日2016.10.24
公开(公告)日2017.01.04
IPC分类号C02F1/52; C02F11/12; C02F103/26
摘要
本发明公开了一种木质纤维板生产废水污泥脱水系统，沿污水输送方向依次设有通过管道相连的污水池、上料罐、网带脱水装置、混合罐和板框压滤机，其中上料罐与污水池之间的管道上设有上料泵，上料罐的一侧设有絮凝剂投料罐，该絮凝剂投料罐通过输送管道与上料罐相连通，混合罐内设有搅拌装置，混合罐与板框压滤机之间的管道上设有送料泵，板框压滤机的回水出口通过回水管道与污水池相连通。本发明通过网带脱水装置预先对污水进行进行初步脱水处理，降低了待脱水污水中的水分含量，这样便大大提升了板框压滤机的上料间隔时间，进而提升了待处理污水的总量，最终提高了整个系统的污泥脱水效率。

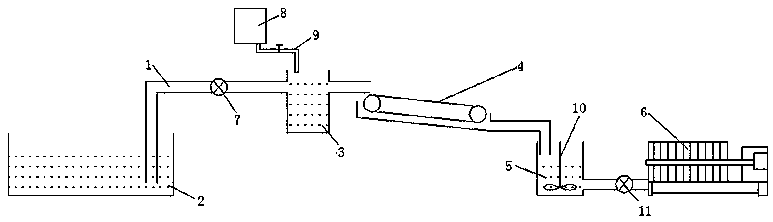

摘要附图
权利要求书
1.一种木质纤维板生产废水污泥脱水系统，其特征在于：沿污水输送方向依次设有通过管道相连的污水池、上料罐、网带脱水装置、混合罐和板框压滤机，其中上料罐与污水池之间的管道上设有上料泵，上料罐的一侧设有絮凝剂投料罐，该絮凝剂投料罐通过输送管道与上料罐相连通，混合罐内设有搅拌装置，混合罐与板框压滤机之间的管道上设有送料泵，板框压滤机的回水出口通过回水管道与污水池相连通。
说明书
一种木质纤维板生产废水污泥脱水系统
技术领域
本发明属于污泥脱水装置技术领域，具体涉及一种木质纤维板生产废水污泥脱水系统。
背景技术
木质纤维板生产过程所产生的废水中含有大量的木质纤维，导致生产废水中污泥含量较高，在污水处理时会产生大量的污泥，为避免污泥对环境造成污染，需要对污泥进行处理，而在污泥的处理过程中，脱水是其主要环节。
原有的木质纤维板生产废水污泥脱水系统中，污水经初步添加絮凝剂沉淀处理后便直接进入板框压滤机中，由于板框压滤机的间歇性工作方式及上料慢的特性，故原污泥脱水系统上料间隔时间一般在三个小时左右，处理污水效率较低，影响了正常的生产运行。
发明内容
本发明解决的技术问题是提供了一种结构简单、设计合理且污泥脱水效率较高的木质纤维板生产废水污泥脱水系统。
本发明为解决上述技术问题采用如下技术方案，一种木质纤维板生产废水污泥脱水系统，其特征在于：沿污水输送方向依次设有通过管道相连的污水池、上料罐、网带脱水装置、混合罐和板框压滤机，其中上料罐与污水池之间的管道上设有上料泵，上料罐的一侧设有絮凝剂投料罐，该絮凝剂投料罐通过输送管道与上料罐相连通，混合罐内设有搅拌装置，混合罐与板框压滤机之间的管道上设有送料泵，板框压滤机的回水出口通过回水管道与污水池相连通。
本发明通过网带脱水装置预先对污水进行进行初步脱水处理，降低了待脱水污水中的水分含量，这样便大大提升了板框压滤机的上料间隔时间，进而提升了待处理污水的总量，最终提高了整个系统的污泥脱水效率。
