申请日2016.10.26
公开(公告)日2017.04.26
IPC分类号B01F7/18; B01F1/00; B01F3/20; B01F15/04; C02F1/00
摘要
本实用新型公开了一种污水处理药剂投加装置，包括反应池和调节阀门，所述反应池的上端左侧插接进料管，所述进料管的上端设有粉碎机，所述粉碎机的上端设有投料口，所述反应池的内壁上设有防腐层，所述反应池内腔的下部设有过滤网，所述反应池的下端右侧设有出水管，所述出水管的中部设有调节阀门，所述调节阀门的内腔设有调节杆，所述调节杆的上端设有手把杆，所述调节杆的下部依次开有第一出水口、第二出水口和第三出水口。该污水处理药剂投加装置，采用粉碎、搅拌装置，使药物溶解速度更快，采用防腐层，使反应池不会被药物腐蚀，延长了反应池的使用寿命，采用调节阀门，可以有效地控制药水流量的大小。

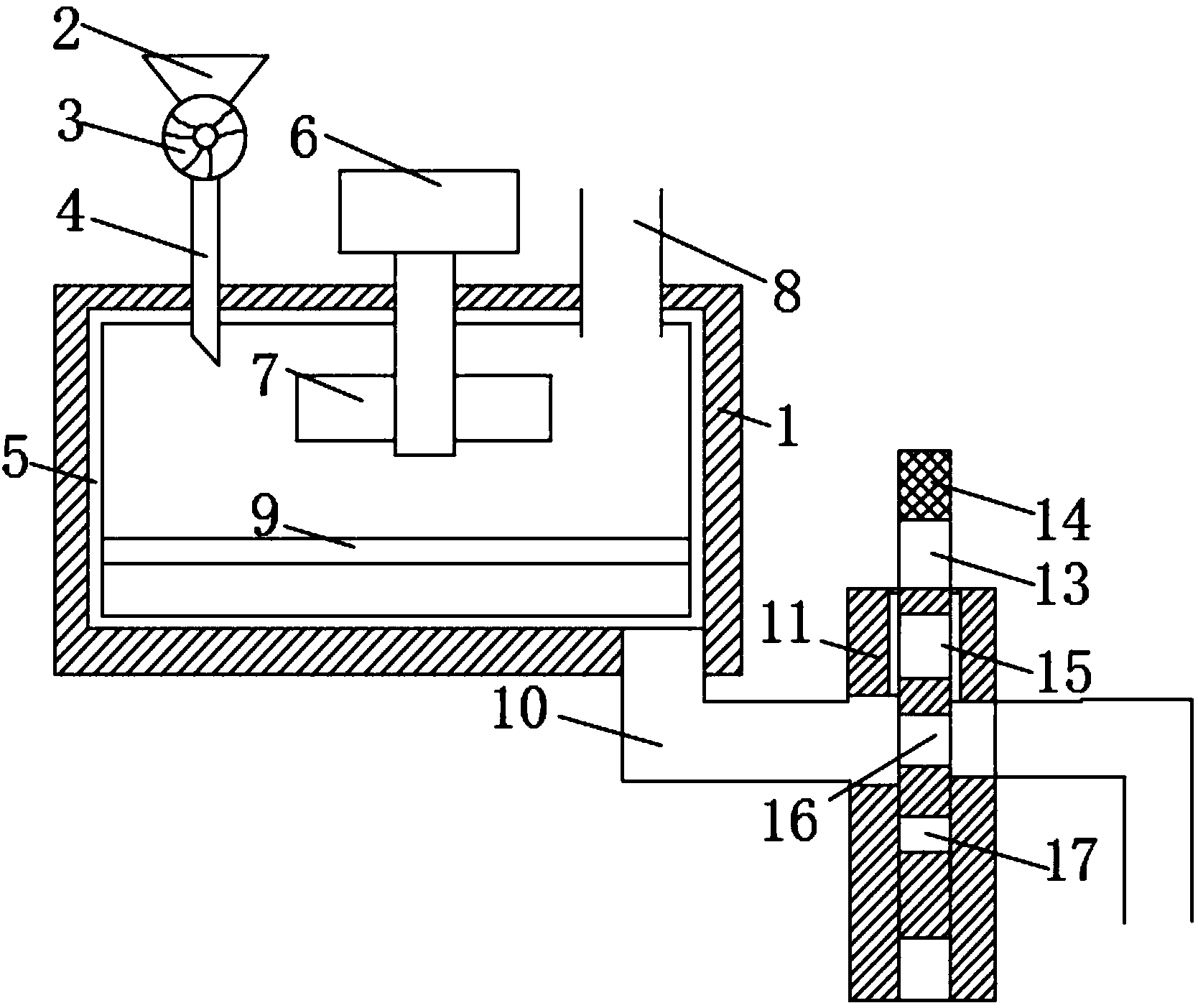

摘要附图
权利要求书
1.一种污水处理药剂投加装置，包括反应池(1)和调节阀门(11)，其特征在于：所述反应池(1)的上端左侧插接进料管(4)，所述进料管(4)的上端设有粉碎机(3)，所述粉碎机(3)的上端设有投料口(2)，所述反应池(1)的上端中部设有电动机(6)，所述反应池(1)的上端右侧设有进水管(8)，所述反应池(1)的内壁上设有防腐层(5)，所述反应池(1)内腔的下部设有过滤网(9)，所述反应池(1)的下端右侧设有出水管(10)，所述出水管(10)的中部设有调节阀门(11)，所述调节阀门(11)的内腔设有调节杆(13)，所述调节阀门(11)与调节杆(13)相接触的内壁前后面上设有弹性限位块(12)，所述调节杆(13)上设有半圆形凹槽(18)，所述调节杆(13)的上端设有手把杆(14)，所述调节杆(13)的下部依次开有第一出水口(15)、第二出水口(16)和第三出水口(17)。
2.根据权利要求1所述的一种污水处理药剂投加装置，其特征在于：所述防腐层(5)为聚四氟乙烯涂层、F46涂层和氯丁橡胶涂层。
3.根据权利要求1所述的一种污水处理药剂投加装置，其特征在于：所述手把杆(14)表面设有防滑纹。
4.根据权利要求1所述的一种污水处理药剂投加装置，其特征在于：所述电动机(6)的转轴插接在反应池(1)内，电动机(6)的转轴下部设有叶轮(7)。
5.根据权利要求1所述的一种污水处理药剂投加装置，其特征在于：所述第一出水口(15)、第二出水口(16)和第三出水口(17)的口径为第一出水口(15)大于第二出水口(16)，第二出水口(16)大于第三出水口(17)。
6.根据权利要求1所述的一种污水处理药剂投加装置，其特征在于：所述半圆形凹槽(18)的位置为第一出水口(15)、第二出水口(16)、第三出水口(17)和关闭管道板位于出水管(10)中部时弹性限位块(12)卡住半圆形凹槽(18)。
说明书
一种污水处理药剂投加装置
技术领域
本实用新型涉及污水处理应用技术领域，具体为一种污水处理药剂投加装置。
背景技术
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容，污水处理厂站在运行初期来水量波动较大，为更好地消除水量波动对出水稳定达标的影响，往往在部分处理单元会出现应急加药，加药环节是一个关键点，他不仅影响到处理的全过程，并且还是治水成本的重要组成部分，水处理效果的好坏，取决于投药是否及时、准确，在普通的投药装置中，无法控制水流量的大小，不能使投药及时，且有的药物存在腐蚀性，对腐蚀性药物要进行装置的防护，因此我们提出了一种污水处理药剂投加装置。
实用新型内容
本实用新型的目的在于提供一种污水处理药剂投加装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理药剂投加装置，包括反应池和调节阀门，所述反应池的上端左侧插接进料管，所述进料管的上端设有粉碎机，所述粉碎机的上端设有投料口，所述反应池的上端中部设有电动机，所述反应池的上端右侧设有进水管，所述反应池的内壁上设有防腐层，所述反应池内腔的下部设有过滤网，所述反应池的下端右侧设有出水管，所述出水管的中部设有调节阀门，所述调节阀门的中部内腔设有调节杆，所述调节阀门与调节杆相接触的内壁前后面上设有弹性限位块，所述调节杆上设有半圆形凹槽，所述调节杆的上端设有手把杆，所述调节杆的下部依次开有第一出水口、第二出水口和第三出水口。
优选的，所述防腐层为聚四氟乙烯涂层、F46涂层和氯丁橡胶涂层。
优选的，所述手把杆表面设有防滑纹。
优选的，所述电动机的转轴插接在反应池内，电动机的转轴下部设有叶轮。
优选的，所述第一出水口、第二出水口和第三出水口的口径为第一出水口大于第二出水口，第二出水口大于第三出水口。
优选的，所述半圆形凹槽的位置为第一出水口、第二出水口、第三出水口和关闭管道板位于出水管中部时弹性限位块卡住半圆形凹槽。
与现有技术相比，本实用新型的有益效果是：该污水处理药剂投加装置，采用粉碎、搅拌装置，使药物溶解速度更快、更迅速，采用防腐层结构，使反应池不会因为被药物长期浸泡而腐蚀反应池，延长了反应池的使用寿命，采用滤网装置，可以对反应池中的废物进行过滤，保持流出的药水无杂物，采用调节阀门结构，可以有效地控制药水流量的大小，使生产单位可以根据反应物的量来调节药水的流量，更加的节约、环保。
