申请日2016.10.26
公开(公告)日2017.04.19
IPC分类号C02F11/12
摘要

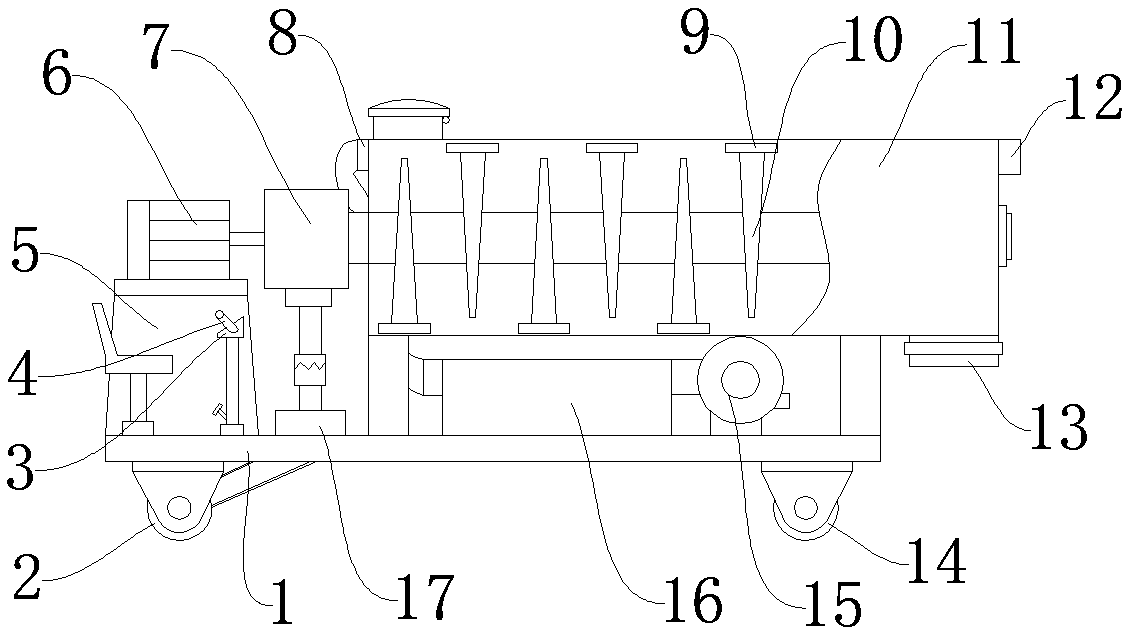

本实用新型公开了一种移动式污泥干燥装置，包括底盘、干燥箱，所述底盘下面一端设置有驱动轮，所述底盘下面另一端设置有转向轮，所述底盘上设置有电加热器，所述电加热器旁边设置有鼓风机，所述鼓风机上方设置有所述干燥箱，所述干燥箱内部的转轴上设置有搅拌叶，所述搅拌叶上设置有刮泥板，所述干燥箱后端设置有出风管，所述干燥箱后部下方设置有出料管，所述干燥箱前端上侧方设置有进风管，所述干燥箱前面设置有减速机，所述减速机下面设置有换向箱，所述减速机前面设置有电机，所述电机下方设置有接线箱。有益效果在于：可以防止污泥粘连在所述干燥箱的内壁上，同时可以轻松的移动位置，方便不同地区的使用。
摘要附图
权利要求书
1.一种移动式污泥干燥装置，其特征在于：包括底盘、干燥箱，所述底盘下面一端设置有驱动轮，所述底盘下面另一端设置有转向轮，所述底盘上设置有电加热器，所述电加热器旁边设置有鼓风机，所述鼓风机上方设置有所述干燥箱，所述干燥箱内部的转轴上设置有搅拌叶，所述搅拌叶上设置有刮泥板，所述干燥箱后端设置有出风管，所述干燥箱后部下方设置有出料管，所述干燥箱前端上侧方设置有进风管，所述干燥箱前面设置有减速机，所述减速机下面设置有换向箱，所述减速机前面设置有电机，所述电机下方设置有接线箱，所述接线箱旁边设置有操作把手，所述操作把手中间设置有控制器。
2.根据权利要求1所述的一种移动式污泥干燥装置，其特征在于：所述换向箱通过螺钉安装在所述底盘上，所述换向箱一端通过皮带与所述驱动轮的主轴相连接，所述换向箱的另一端通过离合器与所述减速机相连接。
3.根据权利要求1所述的一种移动式污泥干燥装置，其特征在于：连接所述换向箱与所述减速机的离合器为电磁离合器。
4.根据权利要求1所述的一种移动式污泥干燥装置，其特征在于：所述操作把手通过连杆与所述转向轮相连接，所述控制器通过螺钉安装在所述操作把手中间。
5.根据权利要求1所述的一种移动式污泥干燥装置，其特征在于：所述鼓风机的出风口与所述电加热器相连，所述电加热器通过通风管道连接所述进风管。
6.根据权利要求1所述的一种移动式污泥干燥装置，其特征在于：所述搅拌叶焊接在所述干燥箱的转轴上，所述搅拌叶焊接时呈螺旋状，所述刮泥板垂直焊接在所述搅拌叶的顶部，所述刮泥板与所述干燥箱内壁的间隙为1cm。
7.根据权利要求1所述的一种移动式污泥干燥装置，其特征在于：所述接线箱通过螺钉安装在所述底盘上，所述电机、所述接线箱、所述控制器、所述电加热器、所述鼓风机之间电连接。
说明书
一种移动式污泥干燥装置
技术领域
本实用新型涉及污泥干燥设备技术领域，特别是涉及一种移动式污泥干燥装置。
背景技术
鱼塘底部的污泥中含有大量的营养物质，鱼塘内的污泥可以作为肥料增加土壤肥力，但是直接从鱼塘内挖出的污泥中含有大量的水分，不利于储存和运输。申请号为201520274776.2的中国专利，公开了一种新型污泥干燥机，包括处理桶，及设置在处理桶左上方的进料口，及设置在处理桶右上方的蒸汽口，及设置在处理桶右下方的出料口，处理桶内部设置有套管与搅拌叶，所述搅拌叶与套管相连，且套管贯穿处理桶的左右两侧，所述套管上设置有旋转轴、副齿轮与输送管，所述输送管上设置有水泵、油桶与控流阀，所述油桶内部设置有加热器，所述处理桶的右侧设置有电机，且电机上连接有主齿轮，所述主齿轮与副齿轮之间啮合连接。上述专利存在移动不方便的缺点。
发明内容
本实用新型的目的就在于为了解决污泥干燥装置在不同鱼塘之间移动的问题而提供一种移动式污泥干燥装置。
本实用新型通过以下技术方案来实现上述目的：
一种移动式污泥干燥装置，包括底盘、干燥箱，所述底盘下面一端设置有驱动轮，所述底盘下面另一端设置有转向轮，所述底盘上设置有电加热器，所述电加热器旁边设置有鼓风机，所述鼓风机上方设置有所述干燥箱，所述干燥箱内部的转轴上设置有搅拌叶，所述搅拌叶上设置有刮泥板，所述干燥箱后端设置有出风管，所述干燥箱后部下方设置有出料管，所述干燥箱前端上侧方设置有进风管，所述干燥箱前面设置有减速机，所述减速机下面设置有换向箱，所述减速机前面设置有电机，所述电机下方设置有接线箱，所述接线箱旁边设置有操作把手，所述操作把手中间设置有控制器。
上述结构中，池塘内的污泥通过所述干燥箱上方的进泥管进入所述干燥箱内，操作人员通过所述控制器启动机器进行烘干，所述电加热器启动，同时所述鼓风机把热风吹入所述干燥箱内对污泥进行干燥，污泥中的水汽经过被热风带出，在干燥的过程中所述电机带动所述搅拌叶转动，所述搅拌叶搅拌污泥加快污泥的干燥，需要移动位置时，通过所述控制器和所述操作把手控制干燥装置移动位置。
进一步的，所述换向箱通过螺钉安装在所述底盘上，所述换向箱一端通过皮带与所述驱动轮的主轴相连接，所述换向箱的另一端通过离合器与所述减速机相连接。
进一步的，连接所述换向箱与所述减速机的离合器为电磁离合器。
进一步的，所述操作把手通过连杆与所述转向轮相连接，所述控制器通过螺钉安装在所述操作把手中间。
进一步的，所述鼓风机的出风口与所述电加热器相连，所述电加热器通过通风管道连接所述进风管。
进一步的，所述搅拌叶焊接在所述干燥箱的转轴上，所述搅拌叶焊接时呈螺旋状，所述刮泥板垂直焊接在所述搅拌叶的顶部，所述刮泥板与所述干燥箱内壁的间隙为1cm。
进一步的，所述接线箱通过螺钉安装在所述底盘上，所述电机、所述接线箱、所述控制器、所述电加热器、所述鼓风机之间电连接。
本实用新型的有益效果在于：可以防止污泥粘连在所述干燥箱的内壁上，同时可以轻松的移动位置，方便不同地区的使用。
