申请日2016.10.18
公开(公告)日2017.05.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种含磷废水处理系统，包括废水池，所述废水池通过管道依次与格栅槽、调节池相连，所述调节池通过水泵把调节池内的液体泵入到磷反应槽内，所述磷反应槽上端设有加药液装置，所述磷反应槽的出液口通过管道与厌氧反应池进液口相连，所述厌氧反应池顶端设有第一曝气装置，所述厌氧反应池的出液口通过管道与砂滤和碳滤装置相连，通过所述砂滤和碳滤装置过滤的液体流进生化反应池，所述生化反应池上设有第二曝气装置，经过所述生化反应池反应后的液体通过管道流进沉淀池。本实用新型装置结构简单，制造成本较低，对含磷印染废水处理具有比较好的深度效果，管理方便。

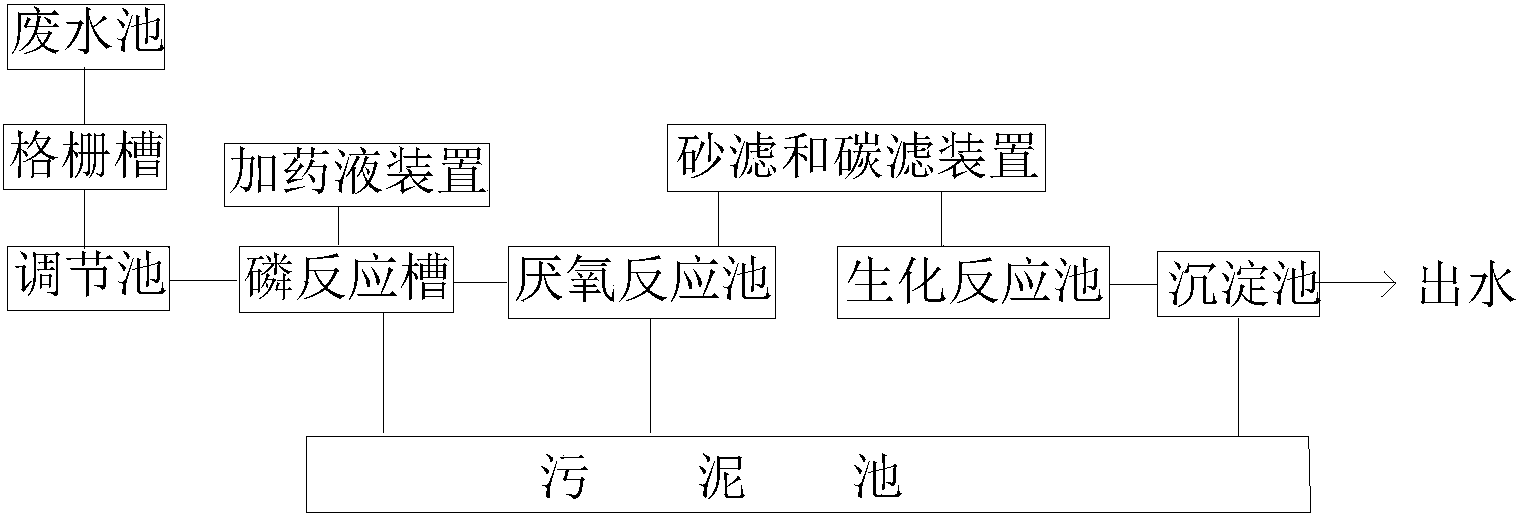

摘要附图
权利要求书
1.一种含磷废水处理系统，包括废水池，其特征在于：所述废水池通过管道依次与格栅槽、调节池相连，所述调节池通过水泵把调节池内的液体泵入到磷反应槽内，所述磷反应槽上端设有加药液装置，所述磷反应槽的出液口通过管道与厌氧反应池进液口相连，所述厌氧反应池顶端设有第一曝气装置，所述厌氧反应池的出液口通过管道与砂滤和碳滤装置相连，通过所述砂滤和碳滤装置过滤的液体流进生化反应池，所述生化反应池上设有第二曝气装置，经过所述生化反应池反应后的液体通过管道流进沉淀池。
2.根据权利要求1所述的一种含磷废水处理系统，其特征在于：所述磷反应槽、厌氧反应池和沉淀池的底端均设有排污泥管道且排污泥管道上均设有阀门。
3.根据权利要求1所述的一种含磷废水处理系统，其特征在于：所述磷反应槽、厌氧反应池和沉淀池内的污泥均排到污泥池内。
4.根据权利要求1所述的一种含磷废水处理系统，其特征在于：所述砂滤和碳滤装置中的碳滤中设置有活性炭过滤。
5.根据权利要求1所述的一种含磷废水处理系统，其特征在于：所述加药液装置上设有搅拌器。
说明书
一种含磷废水处理系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种含磷废水处理系统。
背景技术
随着国内人们生活水平的不断提高，农业自动化的程度越来越高，随之而来的是与农业自动化配套的机械产业规模的不断扩大。因此实际造成了在相关机械方面废水的排放量迅速的上升。例如由于生产过程工艺的需要，需要大量的水冲洗，冲洗后的水含有大量的磷脂，即成为含磷废水。传统的含磷废水处理系统，直接将污水接入混凝沉淀系统进行混凝沉淀，对废水尤其是高浓度废水的磷元素去除率相对较低，同时能耗和成本较高。
中国专利，公开号：204369710U，专利名称：含磷废水处理系统，其中斜板沉淀设备中设置有砂滤和碳滤系统，但未写出砂滤和碳滤如何安装和以及具体结构，且整个系统没有厌氧反应装置和生化反应池，不能彻底的净化污水。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种含磷废水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种含磷废水处理系统，包括废水池，其特征在于：所述废水池通过管道依次与格栅槽、调节池相连，所述调节池通过水泵把调节池内的液体泵入到磷反应槽内，所述磷反应槽上端设有加药液装置，所述磷反应槽的出液口通过管道与厌氧反应池进液口相连，所述厌氧反应池顶端设有第一曝气装置，所述厌氧反应池的出液口通过管道与砂滤和碳滤装置相连，通过所述砂滤和碳滤装置过滤的液体流进生化反应池，所述生化反应池上设有第二曝气装置，经过所述生化反应池反应后的液体通过管道流进沉淀池。
优选的，所述磷反应槽、厌氧反应池和沉淀池的底端均设有排污泥管道且排污泥管道上均设有阀门。
优选的，所述磷反应槽、厌氧反应池和沉淀池内的污泥均排到污泥池内。
优选的，所述砂滤和碳滤装置中的碳滤中设置有活性炭过滤。
优选的，所述加药液装置上设有搅拌器。
本实用新型中，格栅槽内设有粗过滤格栅和细过滤格栅，可以分级对废水中的不同大小颗粒物质进行过滤，同时也对含量高可能已经结块的磷脂固体实现预处理;加药液装置所加的脱色除磷剂通过混凝、沉淀和吸附等作用去除废水的色度和一定量的磷，为后续除磷降低工序;厌氧反应池中的微生物与废水中的有机物充分接触，兼性菌、异养菌将废水中的有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，极大的降低了废水的污染;该装置结构简单，制造成本较低，对含磷印染废水处理具有比较好的深度效果，管理方便。
