申请日2016.10.18
公开(公告)日2017.05.24
IPC分类号C02F1/04
摘要
本实用新型公开了一种煤气余热及废水回收利用的装置，其能使废水回收更加的便利，回收效率更高，在蒸发废水的同时能进行废渣的处理。一种煤气余热及废水回收利用的装置，包括密闭的空心体，密闭的空心体底部设有出料口，出料口与出料管道的一端相连接，出料管道的另一端与手动闸阀的一端相连接;手动闸阀的另一端与盛料管道的一端相连接，盛料管道的另一端形成密闭;盛料管道可拆卸。

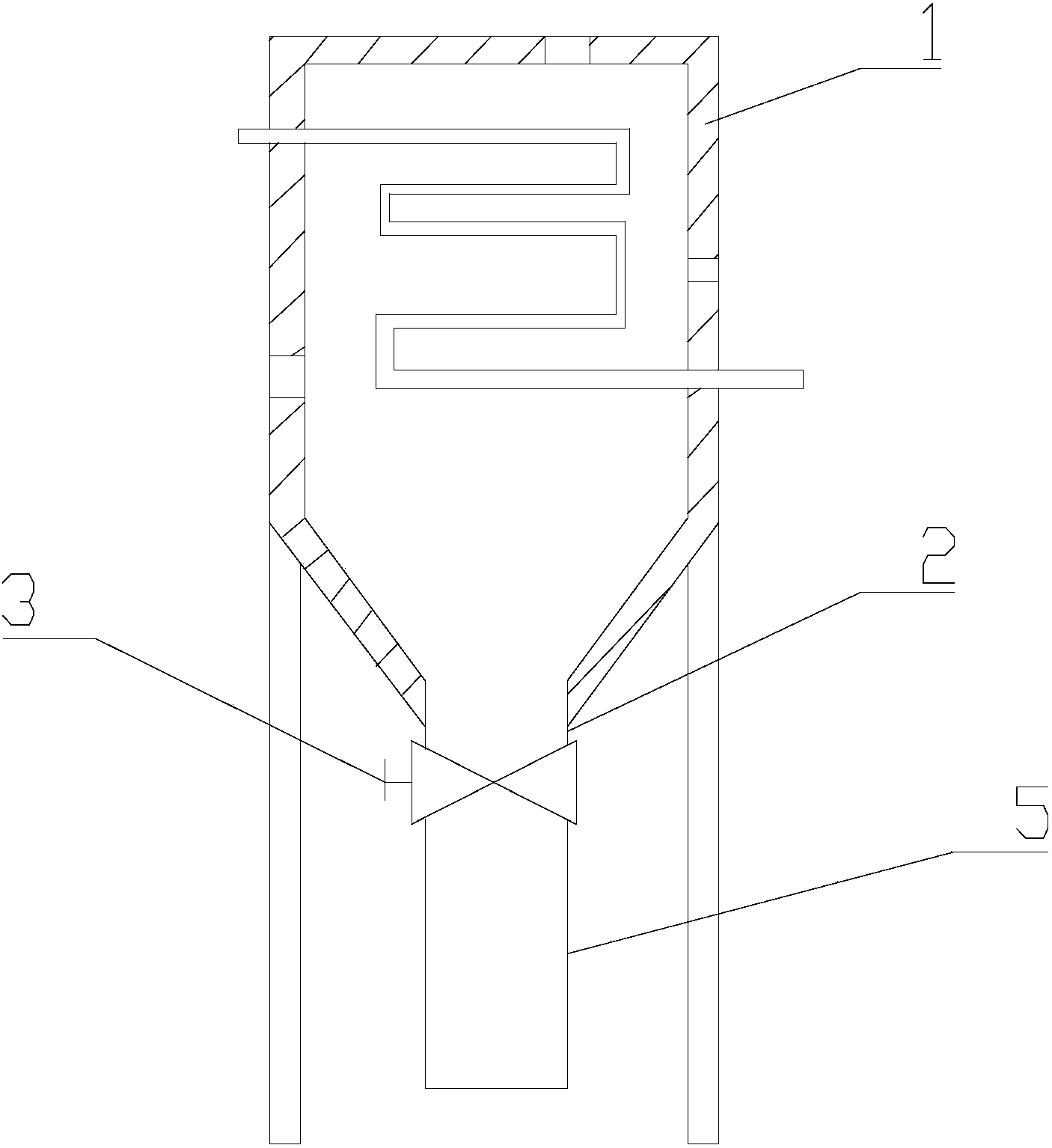

摘要附图
权利要求书
1.一种煤气余热及废水回收利用的装置，包括密闭的空心体，密闭的空心体底部设有出料口，其特征在于：出料口与出料管道的一端相连接，出料管道的另一端与手动闸阀的一端相连接;手动闸阀的另一端与盛料管道的一端相连接，盛料管道的另一端形成密闭;盛料管道可拆卸。
2.根据权利要求1所述的煤气余热及废水回收利用的装置，其特征在于：出料管道的一端设有外螺纹，盛料管道的一端也设有外螺纹，手动阀闸的两端设有内螺纹，出料管道与盛料管道分别与手动闸阀通过螺纹连接。
3.根据权利要求1所述的煤气余热及废水回收利用的装置，其特征在于：出料管道上设有螺纹法兰，盛料管道上也设有螺纹法兰，手动闸阀的两端的出口处设有螺纹法兰，出料管道与盛料管道分别与手动闸阀通过法兰连接。
说明书
一种煤气余热及废水回收利用的装置
技术领域
本实用新型属于工业废水回收利用装置技术领域，具体地说是涉及一种煤气余热及废水回收利用的装置。
背景技术
公开文献的公开号：202671245U，公开日：2013-01-16的煤气反应炉产生的废水及余热综合利用装置，它包括密闭的空心体、煤气输送管道，所述的密闭的空心体底部设有出料口，所述的密闭的空心体的上部设有蒸汽排出口，所述的密闭的空心体设有废水进口;它具有节能、减排、节省成本等特点。但其废水回收效率不高，无法在蒸发废水的同时进行排渣处理。
发明内容
本实用新型的目的是提供一种煤气余热及废水回收利用的装置，其能使废水回收更加的便利，回收效率更高，在蒸发废水的同时能进行废渣的处理。
为解决上述技术问题，本实用新型的目的是这样实现的：
一种煤气余热及废水回收利用的装置，包括密闭的空心体，密闭的空心体底部设有出料口，出料口与出料管道的一端相连接，出料管道的另一端与手动闸阀的一端相连接;手动闸阀的另一端与盛料管道的一端相连接，盛料管道的另一端形成密闭;盛料管道可拆卸。
在上述方案的基础上并作为上述方案的优选方案：出料管道的一端设有外螺纹，盛料管道的一端也设有外螺纹，手动阀闸的两端设有内螺纹，出料管道与盛料管道分别与手动闸阀通过螺纹连接。
在上述方案的基础上并作为上述方案的优选方案：出料管道上设有螺纹法兰，盛料管道上也设有螺纹法兰，手动闸阀的两端的出口处设有螺纹法兰，出料管道与盛料管道分别与手动闸阀通过法兰连接。
本实用新型相比现有技术突出且有益的技术效果是：
本实用新型的煤气余热及废水回收利用的装置，其通过设置盛料管道用于盛放固体废渣，手动闸阀能确保取下盛料管道的同时，密闭的空心体内的废水仍在继续蒸发。
