申请日2016.11.22
公开(公告)日2017.07.21
IPC分类号C02F11/12; B65G65/48; B65G69/04
摘要
本实用新型提供了一种带式污泥干燥机均匀布料装置，包括壳体，所述壳体顶部设有进料口，所述壳体内由上至下依次设置有双向螺旋、拨料机构和物料锟挤出组件，所述双向螺旋与拨料机构传动连接、拨料机构与物料锟挤出组件传动连接，所述壳体外设置有动力机构，所述物料锟挤出组件与动力机构连接。该带式污泥干燥机均匀布料装置结构简单，在物料受热之前可将物料有效破碎、成型、均匀分布在网带上，增加物料的受热面积，为物料后续的受热过程提供优越的条件，可提高带式污泥干燥机的干化效果;而且该装置的封闭性能好、噪音低，对环境影响小。
权利要求书

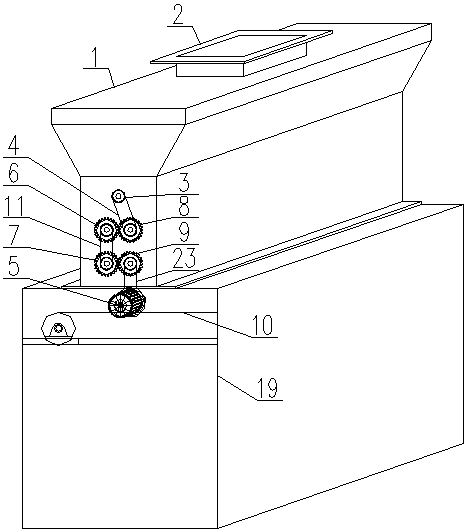

1.一种带式污泥干燥机均匀布料装置，包括壳体(1)，其特征在于：所述壳体(1)顶部设有进料口(2)，所述壳体(1)内由上至下依次设置有双向螺旋(3)、拨料机构和物料锟挤出组件，所述双向螺旋(3)与拨料机构传动连接，所述拨料机构与物料锟挤出组件传动连接，所述壳体(1)外设置有动力机构，所述物料锟挤出组件与动力机构连接。
2.如权利要求1所述的带式污泥干燥机均匀布料装置，其特征在于：所述拨料机构包括两根水平并排贯穿壳体(1)设置的拨料轴(12)，所述拨料轴(12)上间隔设置有多个柱条状拨料齿(13)，且两个拨料轴(12)上的拨料齿(13)间隔交替的沿拨料轴螺旋分布。
3.如权利要求2所述的带式污泥干燥机均匀布料装置，其特征在于：两根所述拨料轴(12)的一端部分别设有齿轮一(6)和齿轮三(8)，齿轮一(6)和齿轮三(8)啮合传动连接，且一根拨料轴(12)端部通过链轮一(20)和传动链条一(4)与双向螺旋(3)连接，另一根拨料轴(12)端部通过链轮二(16)和传动链条二(11)与物料锟挤出组件连接。
4.如权利要求3所述的带式污泥干燥机均匀布料装置，其特征在于：所述双向螺旋(3)位于两根拨料轴(12)啮合处的正上方位置。
5.如权利要求1所述的带式污泥干燥机均匀布料装置，其特征在于：所述物料锟挤出组件包括两根水平并排贯穿壳体(1)设置的物料锟轴(22)，所述物料锟轴(22)上设置有凹凸相间的锟齿(17)，且两根物料锟轴(22)上的锟齿(17)相互啮合。
6.如权利要求5所述的带式污泥干燥机均匀布料装置，其特征在于：两根所述物料锟轴(22)的一端部分别设有齿轮二(7)和齿轮四(9),齿轮二(7)和齿轮四(9)啮合传动连接，且一根物料锟轴(22)端部通过链轮三(21)和传动链条三(23)与动力机构连接。
7.如权利要求1所述的带式污泥干燥机均匀布料装置，其特征在于：所述动力机构包括转速可调的动力包(5)，动力包(5)与物料锟挤出组件连接。
8.如权利要求1所述的带式污泥干燥机均匀布料装置，其特征在于：所述壳体(1)上宽下窄,呈喇叭口状结构。
9.如权利要求8所述的带式污泥干燥机均匀布料装置，其特征在于：所述壳体(1)上部侧壁倾斜设置，且坡向双向螺旋。
说明书
一种带式污泥干燥机均匀布料装置
技术领域
本实用新型属于污泥干化处理技术领域，具体涉及一种带式污泥干燥机均匀布料装置。
背景技术
污泥干化是一种利用人工或自然热源对湿污泥加热，使其中的水分蒸发从而实现污泥深度脱水的过程。目前带式污泥干燥机的喂料方式多采用直接喂料，湿污泥从喂料口投入后经过卸料器直接落在下方的网带上。然而这种喂料方式存在物料分布不均匀甚至物料堆积的问题，直接影响湿污泥后续的受热过程，最终影响污泥干化效果。
实用新型内容
本实用新型的目的是提供一种带式污泥干燥机均匀布料装置，具有使物料破碎、成型、均匀分布的作用。
本实用新型的技术方案是提供了一种带式污泥干燥机均匀布料装置，包括壳体，所述壳体顶部设有进料口，所述壳体内由上至下依次设置有双向螺旋、拨料机构和物料锟挤出组件，所述双向螺旋与拨料机构传动连接，所述拨料机构与物料锟挤出组件传动连接，所述壳体外设置有动力机构，所述物料锟挤出组件与动力机构连接。
进一步的，上述拨料机构包括两根水平并排贯穿壳体设置的拨料轴，所述拨料轴上间隔设置有多个柱条状拨料齿，且两个拨料轴上的拨料齿间隔交替的沿拨料轴螺旋分布。
进一步的，上述两根拨料轴的一端部分别设有齿轮一和齿轮三，齿轮一和齿轮三啮合传动连接，且一根拨料轴端部通过链轮一和传动链条一与双向螺旋连接，另一根拨料轴端部通过链轮二和传动链条二与物料锟挤出组件连接。
进一步的，上述双向螺旋位于两根拨料轴啮合处的正上方位置。
进一步的，上述物料锟挤出组件包括两根水平并排贯穿壳体设置的物料锟轴，所述物料锟轴上设置有凹凸相间的锟齿，且两根物料锟轴上的锟齿相互啮合。
进一步的，上述两根物料锟轴的一端部分别设有齿轮二和齿轮四,齿轮二和齿轮四啮合传动连接，且一根物料锟轴端部通过链轮三和传动链条三与动力机构连接。
进一步的，上述动力机构包括转速可调的动力包，动力包与物料锟挤出组件连接。
进一步的，上述壳体上宽下窄,呈喇叭口状结构。
进一步的，上述壳体上部侧壁倾斜设置，且坡向双向螺旋。
本实用新型的有益效果：本实用新型提供的这种带式污泥干燥机均匀布料装置结构简单，在物料受热之前可将物料有效破碎、成型、均匀分布在网带上，增加物料的受热面积，为物料后续的受热过程提供优越的条件，可提高带式污泥干燥机的干化效果;而且该装置的封闭性能好、噪音低，对环境影响小。
以下将结合附图对本实用新型做进一步详细说明。
