申请日2016.10.09
公开(公告)日2017.04.19
IPC分类号B01D53/78
摘要
本实用新型公开了一种曝气式污水废气除臭杀菌装置，包括进气端、吹风机以及反应器，所述进气端与所述吹风机连接，所述吹风机通过通气管道与一曝气管网连接，所述曝气管网设置在所述反应器的底部，所述反应器内设置有清洁液，所述清洁液将所述曝气管网浸没，所述曝气管网上设置有多个曝气喷嘴。臭气通过曝气管网进入到反应器内，与清洁液充分接触，从而能够达到良好的除臭杀菌效果。

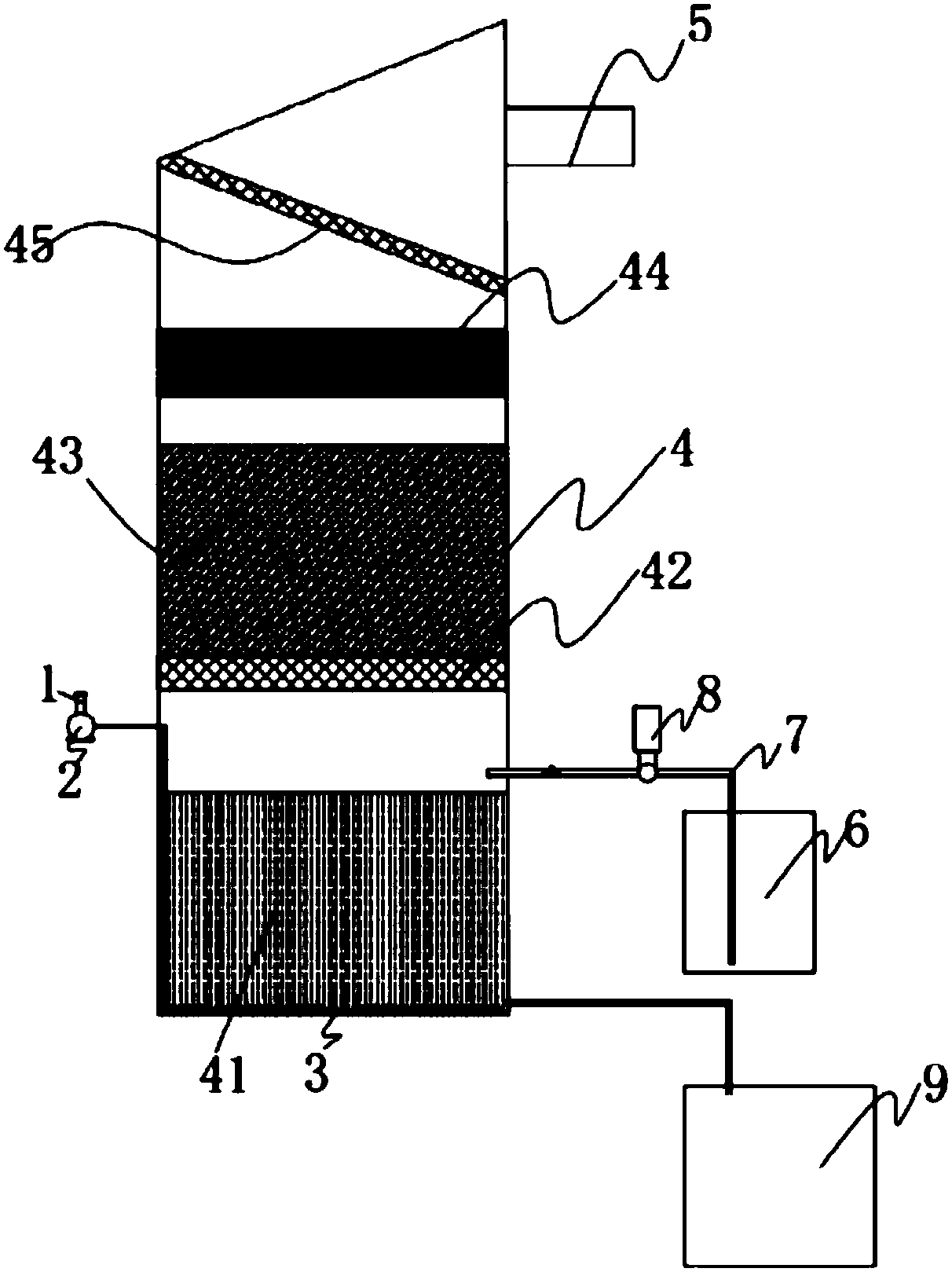

摘要附图
权利要求书
1.一种曝气式污水废气除臭杀菌装置，其特征在于：包括进气端、吹风机以及反应器，所述进气端与所述吹风机连接，所述吹风机通过通气管道与一曝气管网连接，所述曝气管网设置在所述反应器的底部，所述反应器内设置有清洁液，所述清洁液将所述曝气管网浸没，所述曝气管网上设置有多个曝气喷嘴。
2.根据权利要求1所述的一种曝气式污水废气除臭杀菌装置，其特征在于：所述反应器包括曝气室、分散球填充体以及活性炭吸附层，所述曝气室上方设置有支撑网板，所述支撑网板上设置所述分散球填充体，所述分散球填充体上方设置所述活性炭吸附层。
3.根据权利要求2所述的一种曝气式污水废气除臭杀菌装置，其特征在于：所述反应器上端设置有排气口，所述排气口下方设置有隔离网板。
4.根据权利要求2所述的一种曝气式污水废气除臭杀菌装置，其特征在于：所述曝气室通过连接管道和泵与一溶液箱连接。
5.根据权利要求2所述的一种曝气式污水废气除臭杀菌装置，其特征在于：所述曝气室底部通过连接管道与一废液箱连接。
6.根据权利要求2所述的一种曝气式污水废气除臭杀菌装置，其特征在于：所述曝气式污水废气除臭杀菌装置包括多个所述反应器，相邻所述反应器的进气端和排气口通过通气管道连接。
7.根据权利要求4所述的一种曝气式污水废气除臭杀菌装置，其特征在于：所述曝气室通过连接管道和泵分别与多个所述溶液箱连接。
说明书
曝气式污水废气除臭杀菌装置
技术领域
本实用新型涉及污水废气除臭杀菌设备技术领域，特别涉及一种曝气式污水废气除臭杀菌装置。
背景技术
污水处理厂是从污染源排出的污(废)水，因含污染物总量或浓度较高，达不到排放标准要求或不符合环境容量要求，从而降低水环境质量和功能目标时，必需经过人工强化处理的场所。一般分为城市集中污水处理厂和各污染源分散污水处理厂，处理后排入水体或城市管道。污水处理厂的处理工艺流程是有各种常用的或特殊的水处理方法优化组合而成的，包括各种物理法、化学法和生物法等等。
污水会向空气中排放大量的臭气，臭气中主要含有硫化氢、氨气、硫醇类、硫醚类、胺、吲哚等。这些臭气能刺激人的嗅觉器官，引起不愉快或是厌恶，有损人体健康。因此，在污水处理厂均设置有配套的废气除臭装置。
但是，现有技术的废气除臭装置一般也是化学反应塔构成，但是现有的废气除臭装置一般需要采用多个化学反应塔组成，通过化学净化剂喷淋，通过化学反应来去除废气中的臭气气体，需要一套完整的喷淋装置，使得废气除臭装置的管路复杂。
实用新型内容
本实用新型要解决的技术问题是提供一种曝气式污水废气除臭杀菌装置，无需采用喷淋装置，简化了管路结构，又能够达到良好的除臭杀菌效果。
为了解决上述技术问题，本实用新型的技术方案如下：
一种曝气式污水废气除臭杀菌装置，包括进气端、吹风机以及反应器，所述进气端与所述吹风机连接，所述吹风机通过通气管道与一曝气管网连接，所述曝气管网设置在所述反应器的底部，所述反应器内设置有清洁液，所述清洁液将所述曝气管网浸没，所述曝气管网上设置有多个曝气喷嘴。臭气通过曝气管网进入到反应器内，与清洁液充分接触，从而能够达到良好的除臭杀菌效果。
进一步的，所述反应器包括曝气室、分散球填充体以及活性炭吸附层，所述曝气室上方设置有支撑网板，所述支撑网板上设置所述分散球填充体，所述分散球填充体上方设置所述活性炭吸附层。
进一步的，所述反应器上端设置有排气口，所述排气口下方设置有隔离网板。
进一步的，所述曝气室通过连接管道和泵与一溶液箱连接。
进一步的，所述曝气室底部通过连接管道与一废液箱连接。
进一步的，所述曝气式污水废气除臭杀菌装置包括多个所述反应器，相邻所述反应器的进气端和排气口通过通气管道连接。
进一步的，所述曝气室通过连接管道和泵分别与多个所述溶液箱连接。
采用上述技术方案，由于曝气管网以及曝气室配合结构，使得废气与清洁液充分接触，而且大大简化了管路结构。
