申请日2016.10.09
公开(公告)日2017.05.03
IPC分类号C02F3/30; C02F3/34
摘要
本实用新型涉及一种应用生物酶处理污水的一体化装置，包括依次并列设置的生化调节池、厌氧池、好氧池和沉淀池;生化调节池和厌氧池通过增压泵连接，厌氧池和好氧池底部相通连接，好氧池侧壁上方的溢流口为沉淀池的进液口;厌氧池和好氧池内均匹配并列设有生物膜组件，好氧池底部设有曝气装置，曝气装置位于生物膜组件下方;厌氧池和好氧池上方均设有生物酶加药装置，生物酶加药装置的加药管道出口端均位于生物膜组件内;生物酶加药装置与加药管道之间设有流量计;厌氧池和好氧池内均设有水质检测器，水质检测器位于生物膜组件的上方液面以下;本实用新型一体化装置构造简单，一体化自控系统;具有较好的经济效果和环保效益。

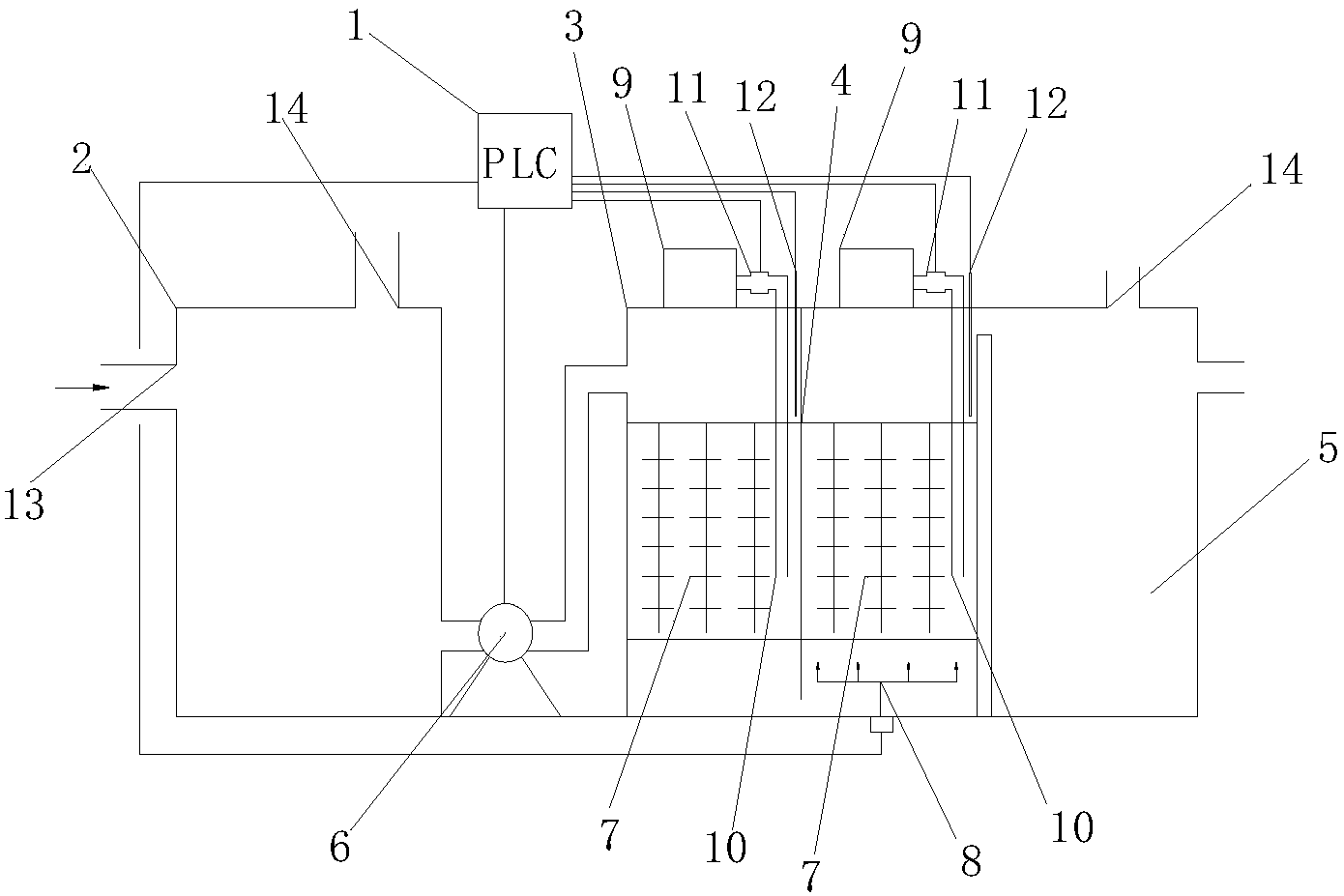

摘要附图
权利要求书
1.一种应用生物酶处理污水的一体化装置，包括依次并列设置的生化调节池、厌氧池、好氧池和沉淀池;其特征在于，生化调节池和厌氧池通过增压泵连接，厌氧池和好氧池底部相通连接，好氧池侧壁上方的溢流口为沉淀池的进液口;厌氧池和好氧池内均匹配并列设有生物膜组件，好氧池底部设有曝气装置，曝气装置位于生物膜组件下方;厌氧池和好氧池上方均设有生物酶加药装置，生物酶加药装置的加药管道出口端均位于生物膜组件内;生物酶加药装置与加药管道之间设有流量计;厌氧池和好氧池内均设有水质检测器，水质检测器位于生物膜组件的上方液面以下。
2.根据权利要求1所述的一种应用生物酶处理污水的一体化装置，其特征在于,还包括PLC控制器，PLC控制器分别与增压泵、流量计、水质检测器、曝气装置电连接。
3.根据权利要求1所述的一种应用生物酶处理污水的一体化装置，其特征在于，生化调节池侧壁上方设有污水进口，生化调节池上方、沉淀池上方均设有溢流口。
说明书
一种应用生物酶处理污水的一体化装置
技术领域
本实用新型涉及属于环境生物技术领域，尤其涉及一种应用生物酶处理污水的一体化装置。
背景技术
目前，全球的环境在不断恶化，全球变暖，水资源稀缺匮乏，尤其我国是人口大国，包含人数较多，致使人均占有的水资源数量极其匮乏，与此同时，人们的环保意识并不成熟，导致水资源存在浪费的现象，这些都使得水资源紧缺现象日益严重;与此同时，人们生活中产生的污水以及工业发展中的污水排放都没有得到良好的处理;当前，比较常用的水污染处理方法主要是活性污泥法，是利用活性污泥在污水中的凝聚、吸附、氧化、分解和沉淀等作用，从而去除污水中有机污染物的一种污水处理方法。在生物反应池内加入填料，污水与填料上的微生物广泛接触，然后通过微生物的代谢作用去除污水中的污染物，从而使污水得以净化;该法去污率总体效率不高，且污水处理耗时比较长，使总体的处理周期延长，不利于污水的快速处理，导致水资源的利用率不高;因此，加强污水的收集与处理及配套设施的建设，避免污水直接排放而引起的水体、土壤污染，保证人们的水源安全，是环境基础设施建设、改善居住环境迫切需要解决的问题。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供一种应用生物酶处理污水的一体化装置。
为达到上述目的，本实用新型采用的技术方案是：一种应用生物酶处理污水的一体化装置，包括依次并列设置的生化调节池、厌氧池、好氧池和沉淀池;生化调节池和厌氧池通过增压泵连接，厌氧池和好氧池底部相通连接，好氧池侧壁上方的溢流口为沉淀池的进液口;厌氧池和好氧池内均匹配并列设有生物膜组件，好氧池底部设有曝气装置，曝气装置位于生物膜组件下方;厌氧池和好氧池上方均设有生物酶加药装置，生物酶加药装置的加药管道出口端均位于生物膜组件内;生物酶加药装置与加药管道之间设有流量计;厌氧池和好氧池内均设有水质检测器，水质检测器位于生物膜组件的上方液面以下。
作为本实用新型进一步改进的，还包括PLC控制器，PLC控制器分别与增压泵、流量计、水质检测器、曝气装置电连接。
作为本实用新型进一步改进的，生化调节池侧壁上方设有污水进口，生化调节池上方、沉淀池上方均设有溢流口。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型方案提供一种应用生物酶处理污水的一体化装置，设计了生物膜组件与生物酶加药处理装置，好氧池及厌氧池中的生物膜组件的目的在于将池中的活性污泥留住使其均匀的分布在池内，增加污染物与膜上微生物的作用时间，从而到达使生化反应更加迅速的目的;进一步的，采用一体化自控系统，通过实时在线监测处理后水质实现完全达标排放，零污染;本实用新型一体化装置构造简单，一体自控系统;产泥量少，基本不需要考虑污泥的处理问题;具有较好的经济效果和环保效益。
