申请日2016.10.09
公开(公告)日2017.04.19
IPC分类号B01D53/78; B01D53/52; B01D53/58; B01D53/48
摘要
本实用新型公开了一种多级污水废气除臭装置，包括进气端、吹风机、反应塔以及喷淋结构单元，多个所述喷淋结构单元排列设置在所述反应塔内，相邻的喷淋结构单元之间设置有隔板并且通过一通气管连接;所述进气管通过所述吹风机与所述反应塔的底部连通，所述喷淋结构单元具有喷淋管和回液管，溶液箱通过泵和连接管道与所述喷淋管连接，所述回液管通过连接管道连通所述溶液箱。使用时，污水废气从反应塔的底部进入，通过通气管依次通过多个喷淋结构单元，通过依次化学喷淋反应，将废气中的硫化氢、氨气、硫醇类去除，从而达到在一个反应塔内除去臭气的效果。

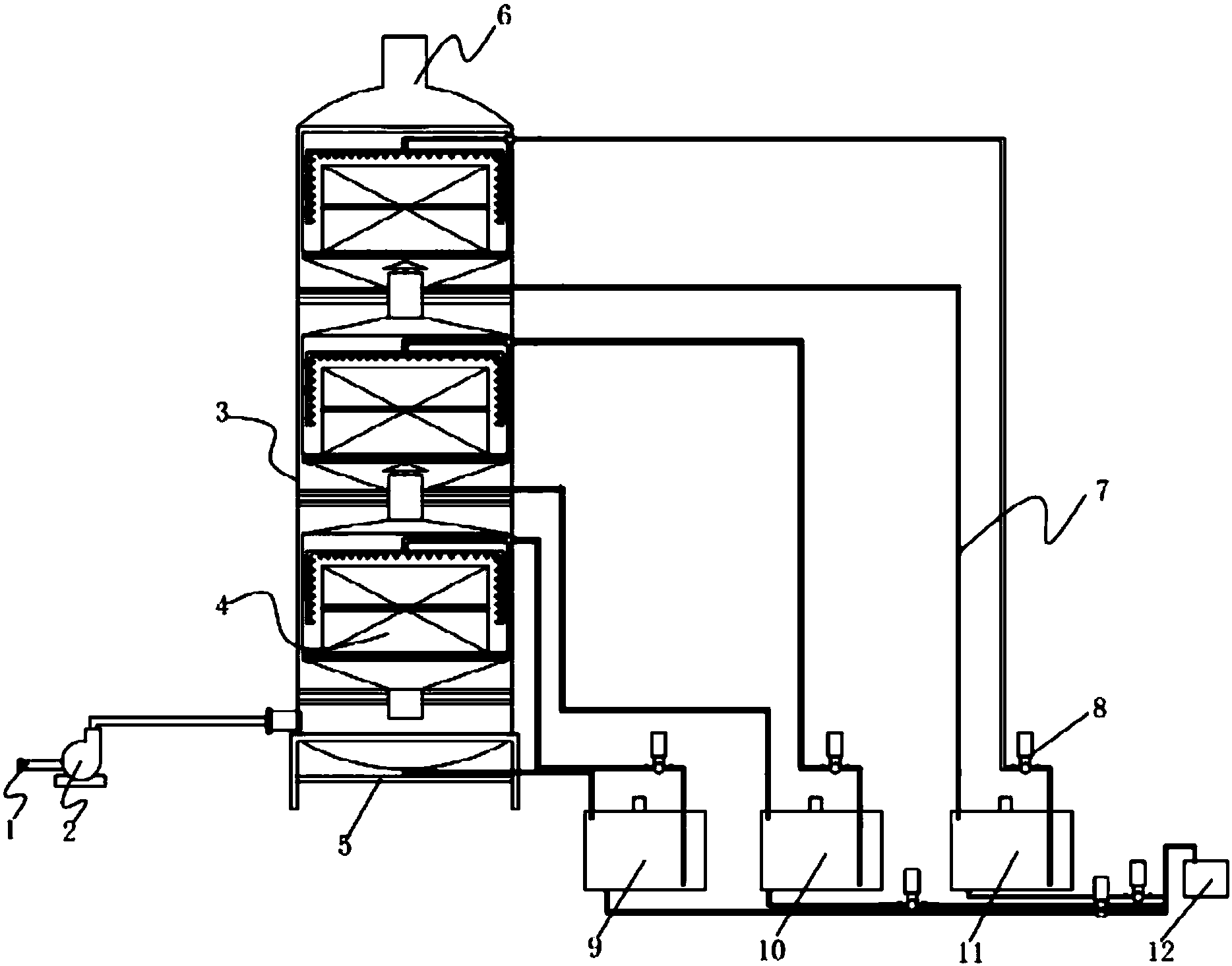

摘要附图
权利要求书
1.一种多级污水废气除臭装置，其特征在于：包括进气端、吹风机、反应塔以及喷淋结构单元，多个所述喷淋结构单元排列设置在所述反应塔内，相邻的喷淋结构单元之间设置有隔板并且通过一通气管连接;所述进气管通过所述吹风机与所述反应塔的底部连通，所述喷淋结构单元具有喷淋管和回液管，溶液箱通过泵和连接管道与所述喷淋管连接，所述回液管通过连接管道连通所述溶液箱。
2.根据权利要求1所述的一种多级污水废气除臭装置，其特征在于：所述反应塔通过一设置在底部的支撑架固定，所述反应塔的上端设置有排气口。
3.根据权利要求2所述的一种多级污水废气除臭装置，其特征在于：所述溶液箱包括碳酸溶液箱、第一活性炭碱性溶液箱和第二活性炭碱性溶液箱，所述碳酸溶液箱、所述第一活性炭碱性溶液箱和所述第二活性炭碱性溶液箱通过连接管道分别与一个所述喷淋结构单元的喷淋管和回液管连接。
4.根据权利要求3所述的一种多级污水废气除臭装置，其特征在于：所述碳酸溶液箱、所述第一活性炭碱性溶液箱和所述第二活性炭碱性溶液箱的底部通过连接管道和泵与一废液箱连接。
5.根据权利要求2所述的一种多级污水废气除臭装置，其特征在于：所述喷淋结构单元包括支撑网板、分散球填充体、喷淋管以及集液板，所述支撑网板的下侧设置所述集液板，所述分散填充体设置在所述支撑网板的上侧，所述喷淋管对应所述分散填充体的两侧以及上侧设置。
6.根据权利要求5所述的一种多级污水废气除臭装置，其特征在于：所述集液板形成锥形腔体，所述通气管连通所述锥形腔体，所述通气管的上端设置有伞状盖板。
说明书
多级污水废气除臭装置
技术领域
本实用新型涉及污水废气除臭设备技术领域，特别涉及一种多级污水废气除臭装置。
背景技术
污水处理厂是从污染源排出的污(废)水，因含污染物总量或浓度较高，达不到排放标准要求或不符合环境容量要求，从而降低水环境质量和功能目标时，必需经过人工强化处理的场所。一般分为城市集中污水处理厂和各污染源分散污水处理厂，处理后排入水体或城市管道。污水处理厂的处理工艺流程是有各种常用的或特殊的水处理方法优化组合而成的，包括各种物理法、化学法和生物法等等。
污水会向空气中排放大量的臭气，臭气中主要含有硫化氢、氨气、硫醇类、硫醚类、胺、吲哚等。这些臭气能刺激人的嗅觉器官，引起不愉快或是厌恶，有损人体健康。因此，在污水处理厂均设置有配套的废气除臭装置。
但是，现有技术的废气除臭装置一般也是化学反应塔构成，但是现有的废气除臭装置一般需要采用多个化学反应塔组成，这样占地面积大，化学反应塔之间采用管道连接，这样造成管路复杂，成本高而且维护维修不方便。
实用新型内容
本实用新型要解决的技术问题是提供一种多级污水废气除臭装置，结构紧凑而占地面积小，从而便于维护和使用，能够取得良好的除臭效果。
为了解决上述技术问题，本实用新型的技术方案如下：
一种多级污水废气除臭装置，包括进气端、吹风机、反应塔以及喷淋结构单元，多个所述喷淋结构单元排列设置在所述反应塔内，相邻的喷淋结构单元之间设置有隔板并且通过一通气管连接;所述进气管通过所述吹风机与所述反应塔的底部连通，所述喷淋结构单元具有喷淋管和回液管，溶液箱通过泵和连接管道与所述喷淋管连接，所述回液管通过连接管道连通所述溶液箱。使用时，污水废气从反应塔的底部进入，通过通气管依次通过多个喷淋结构单元，通过依次化学喷淋反应，将废气中的硫化氢、氨气、硫醇类去除，从而达到在一个反应塔内除去臭气的效果。
进一步的，所述反应塔通过一设置在底部的支撑架固定，所述反应塔的上端设置有排气口。
进一步的，所述溶液箱包括碳酸溶液箱、第一活性炭碱性溶液箱和第二活性炭碱性溶液箱，所述碳酸溶液箱、所述第一活性炭碱性溶液箱和所述第二活性炭碱性溶液箱通过连接管道分别与一个所述喷淋结构单元的喷淋管和回液管连接。
进一步的，所述碳酸溶液箱、所述第一活性炭碱性溶液箱和所述第二活性炭碱性溶液箱的底部通过连接管道和泵与一废液箱连接。
进一步的，所述喷淋结构单元包括支撑网板、分散球填充体、喷淋管以及集液板，所述支撑网板的下侧设置所述集液板，所述分散填充体设置在所述支撑网板的上侧，所述喷淋管对应所述分散填充体的两侧以及上侧设置。
进一步的，所述集液板形成锥形腔体，所述通气管连通所述锥形腔体，所述通气管的上端设置有伞状盖板。
采用上述技术方案，由于采用了多级喷淋结构单元，使得废气在一个反应塔内能够达到除臭效果，节约了占地面积，优化了管路结构。
