申请日2016.10.09
公开(公告)日2017.04.26
IPC分类号C02F9/10
摘要
本实用新型提供一种节能环保污水净化装置,包括沉淀仓、底座、电动机、水泵、电煮仓、活性炭层、半透膜和净化仓，所述底座的顶部左端安装有沉淀仓，所述沉淀仓的顶部左端设置有进水管，所述沉淀仓的右侧下端设置有第一出水管，所述电动机的转轴上安装有搅拌棍，所述沉淀仓的右侧安装有水泵，所述电煮仓固定在底座的顶部右端，所述电煮仓的右侧下端设置有第二出水管，所述净化仓通过支撑柱固定在电煮仓的上方，所述净化仓的内部设置有半透膜和活性炭层。本实用新型结构简单合理、使用方便，通过沉淀仓和净化仓的配合使用，使得处理效果更彻底，效率更高，通过电煮仓、电动机和水泵的使用，极大的节省了能源，减少了对环境的污染。

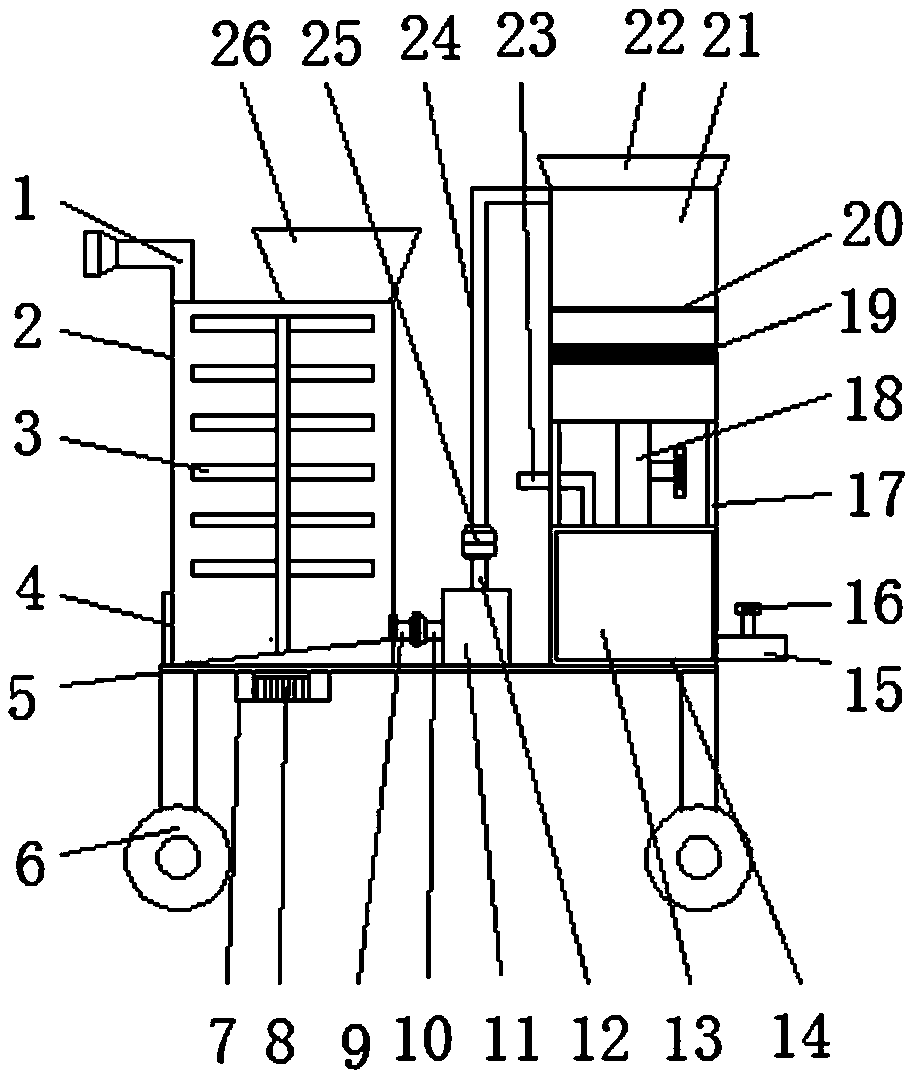

摘要附图
权利要求书
1.一种节能环保污水净化装置,包括沉淀仓(2)、底座(5)、电动机(8)、水泵(11)、电煮仓(13)、活性炭层(19)、半透膜(20)和净化仓(21)，其特征在于：所述底座(5)的底部安装有脚轮(6)，所述底座(5)的顶部左端安装有沉淀仓(2)，所述沉淀仓(2)的顶部左端设置有进水管(1)，所述沉淀仓(2)的顶部右端设置有进料斗(26)，所述沉淀仓(2)的左侧下端设置有拉门(4)，所述沉淀仓(2)的右侧下端设置有第一出水管(9)，所述电动机(8)安装在机箱(7)的内部，且机箱(7)安装在底座(5)的底部，所述电动机(8)的转轴上安装有搅拌棍(3)，且搅拌棍(3)设置在沉淀仓(2)的内部，所述沉淀仓(2)的右侧安装有水泵(11)，且水泵(11)固定在底座(5)的中间，所述水泵(11)的水泵进水管(10)通过连接体(25)与第一出水管(9)连接，所述水泵(11)的水泵出水管(12)通过连接体(25)与水管(24)的底部连接，所述电煮仓(13)固定在底座(5)的顶部右端，且电煮仓(13)的四周设置有保护层(14)，所述电煮仓(13)的右侧下端设置有第二出水管(15)，且第二出水管(15)上设置有控制阀门(16)，所述电煮仓(13)的顶部左端设置有通气管(23)，所述净化仓(21)通过支撑柱(17)固定在电煮仓(13)的上方，所述净化仓(21)的底部中间与电煮仓(13)的顶部中间通过连通管(18)连通，且连通管(18)上设置有控制阀门(16)，所述净化仓(21)的顶部设置有除杂口(22)，所述净化仓(21)的左侧上端与水管(24)的顶部密封连接，所述净化仓(21)的内部设置有半透膜(20)和活性炭层(19)，且活性炭层(19)安装在半透膜(20)的下方。
2.根据权利要求1所述的一种节能环保污水净化装置，其特征在于：所述进料斗(26)和除杂口(22)均为倒梯形结构。
3.根据权利要求1所述的一种节能环保污水净化装置，其特征在于：所述沉淀仓(2)的内部底面设置成倾斜结构。
4.根据权利要求1所述的一种节能环保污水净化装置，其特征在于：所述拉门(4)与沉淀仓(2)活性密封连接。
说明书
一种节能环保污水净化装置
技术领域
本实用新型属于环保机械技术领域，具体涉及一种节能环保污水净化装置。
背景技术
水资源是发展国民经济不可缺少的重要自然资源，在世界许多地方，对水的需求已经超过水资源所能负荷的程度，同时许多地区也濒临水资源的枯竭，因此水资源的再利用至关重要。在生活中，当我们使用干净的水之后，会产生许多的污水，通常对污水的处理方法是倾倒掉不再使用，造成水资源的浪费，其实只要我们对污水进行一定处理后，处理后的污水可以用来清洁，浇灌等等各种用途，虽然城市里也有大型的污水处理厂，但投资巨大，处理效果差，浪费资源太多，往往在对污水处理过程中会造成对环境的污染，得不偿失。市场上有一些节能环保污水净化装置，但是它们的结构过于复杂，占地面积大，运行成本高，设备无法移动，污水再利用效率低，造成诸多不便，从而不能满足人们的使用需求，该节能环保污水净化装置能够有效的解决上述所出现的问题，来满足人们的使用需求。
实用新型内容
本实用新型的目的在于提供一种节能环保污水净化装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种节能环保污水净化装置,包括沉淀仓、底座、电动机、水泵、电煮仓、活性炭层、半透膜和净化仓，所述底座的底部安装有脚轮，所述底座的顶部左端安装有沉淀仓，所述沉淀仓的顶部左端设置有进水管，所述沉淀仓的顶部右端设置有进料斗，所述沉淀仓的左侧下端设置有拉门，所述沉淀仓的右侧下端设置有第一出水管，所述电动机安装在机箱的内部，且机箱安装在底座的底部，所述电动机的转轴上安装有搅拌棍，且搅拌棍设置在沉淀仓的内部，所述沉淀仓的右侧安装有水泵，且水泵固定在底座的中间，所述水泵的水泵进水管通过连接体与第一出水管连接，所述水泵的水泵出水管通过连接体与水管的底部连接，所述电煮仓固定在底座的顶部右端，且电煮仓的四周设置有保护层，所述电煮仓的右侧下端设置有第二出水管，且第二出水管上设置有控制阀门，所述电煮仓的顶部左端设置有通气管，所述净化仓通过支撑柱固定在电煮仓的上方，所述净化仓的底部中间与电煮仓的顶部中间通过连通管连通，且连通管上设置有控制阀门，所述净化仓的顶部设置有除杂口，所述净化仓的左侧上端与水管的顶部密封连接，所述净化仓的内部设置有半透膜和活性炭层，且活性炭层安装在半透膜的下方。
优选的，所述进料斗和除杂口均为倒梯形结构。
优选的，所述沉淀仓的内部底面设置成倾斜结构。
优选的，所述拉门与沉淀仓活性密封连接。
本实用新型的有益效果：该节能环保污水净化装置结构简单合理、经济实用、使用方便，通过沉淀仓和净化仓的配合使用，使得处理效果更彻底，效率更高，通过电煮仓、电动机和水泵的使用，极大的节省了能源，减少了对环境的污染，通过脚轮的设置，使得机器能够不再受场地影响，给人们的使用带来方便。
