申请日2016.10.08
公开(公告)日2016.12.14
IPC分类号C02F9/04
摘要
本发明公开了一种绿色节能建筑的污水循环利用系统，属于绿色节能领域，系统包括：污水收集系统、污水处理系统、污水再利用系统;所述污水收集系统由洗菜池、洗衣机和与其输出口相连的下水道组成;所述污水处理系统由粗细栅格滤网装置、智能控制模块、杂物刷、垃圾池、一级蓄水池和二级蓄水池组成，其中粗细栅格滤网装置输出与一级蓄水池的输入口相连，智能控制模块固定在粗细栅格滤网装置上，智能模块与杂质刷相连，一级蓄水池的输出口与二级蓄水池的输入口通过管道相连;所述污水再利用系统由抽水装置、主控制芯片、红外遥控器和马桶组成，其中抽水装置与主控制芯片和马桶相连。

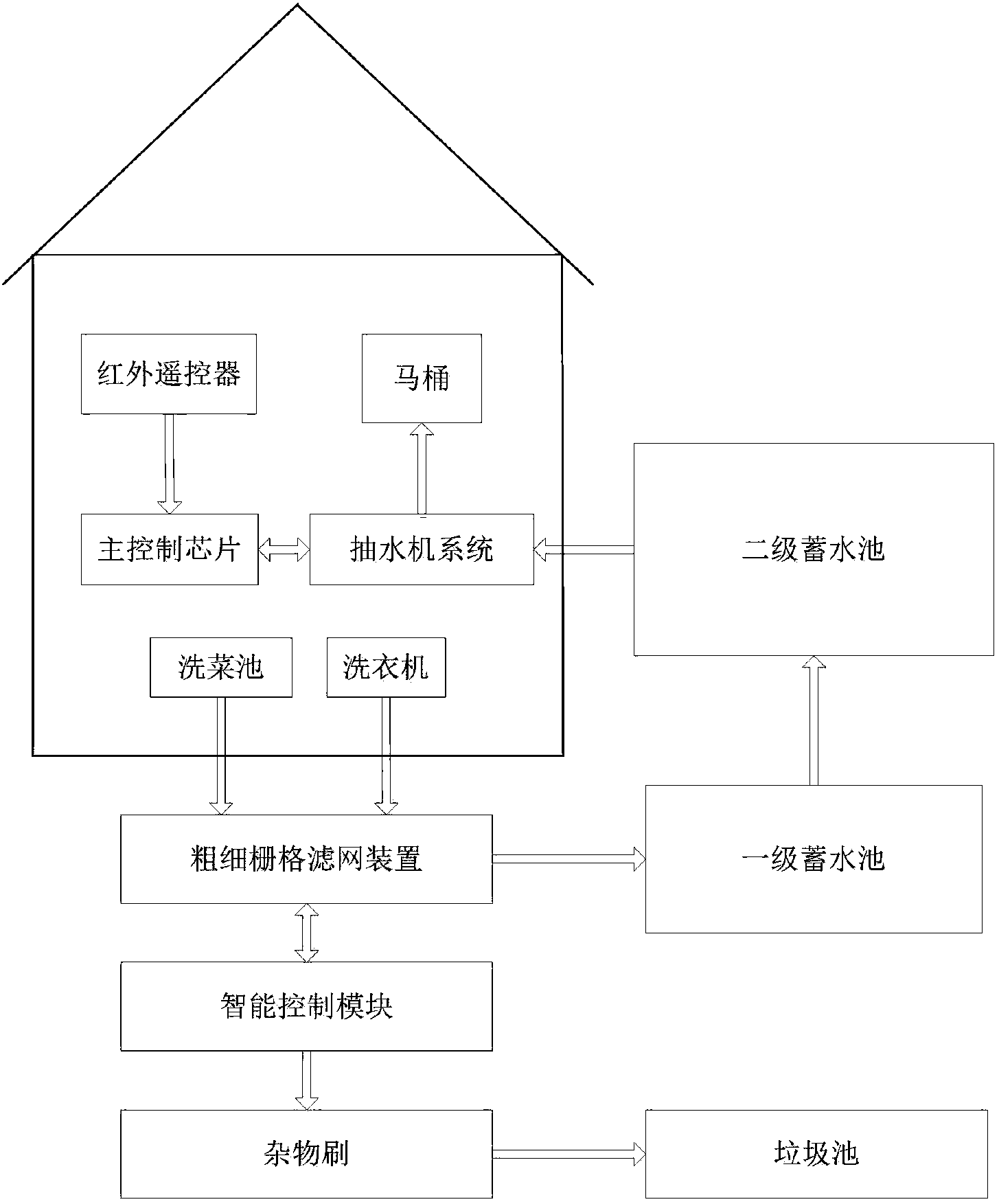

摘要附图
权利要求书
1.绿色节能建筑的污水循环利用系统，属于绿色节能领域，系统包括：污水收集系统、污水处理系统、污水再利用系统;所述污水收集系统由洗菜池、洗衣机和与其输出口相连的下水道组成;所述污水处理系统由粗细栅格滤网装置、智能控制模块、杂物刷、垃圾池、一级蓄水池和二级蓄水池组成，其中粗细栅格滤网装置输出与一级蓄水池的输入口相连，智能控制模块固定在粗细栅格滤网装置上，智能模块与杂物刷相连，一级蓄水池的输出口与二级蓄水池的输入口通过管道相连;所述污水再利用系统由抽水装置、主控制芯片、红外遥控器和马桶组成，其中抽水装置与主控制芯片和马桶相连。
2.根据权利要求1所述的绿色节能建筑的污水循环利用系统，其特征在于，所述智能控制模块为ATMEGA16最小系统板，完成的功能为定时和电机控制。
3.根据权利要求1所述的绿色节能建筑的污水循环利用系统，其特征在于，所述一级蓄水池里装有凝絮剂，用于使水与悬浮物快速分离。
4.根据权利要求1所述的绿色节能建筑的污水循环利用系统，其特征在于，所述二级蓄水池里含有活性炭，用于吸附一些杂质和异味，对污水进行二级处理。
5.根据权利要求1所述的绿色节能建筑的污水循环利用系统，其特征在于，所述抽水装置为含有电机的装置，主要负责从二级蓄水池中抽取处理后的水，用于冲马桶。
6.根据权利要求1所述的绿色节能建筑的污水循环利用系统，其特征在于，所述主控制芯片为AT89C51控制芯片，负责控制抽水装置。
7.根据权利要求1所述的绿色节能建筑的污水循环利用系统，其特征在于，所述红外遥控器为TC9012红外遥控器，用于实现与主控制芯片的通讯，从而间接控制抽水装置。
说明书
绿色节能建筑的污水循环利用系统
技术领域
本发明属于绿色节能环保领域，具体涉及绿色节能建筑的污水处理系统。
背景技术
随着人们生活水平的提高，生活污水的排放量也逐渐增多。传统的做法是将产生的污水直接通过下水道直接排放到土壤之中，放任自流，一方面经过一段时间以后会闻到刺鼻的恶臭味，另一方面污水中可能含有油、重金属、有机物等，直接排放到土壤中会污染土壤，影响环境，我国水资源比较紧张，节约用水是每个公民应尽的义务，污水直接排放会造成资源的浪费，不符合节约用水的要求。目前社会，大多针对的是工业污水的处理，很少涉及到城市中的生活污水，如何有效的循环利用生活污水来达到绿色节能目的，是目前急需解决的问题。
发明内容
本发明解决了污水的循环利用问题。
本发明采用的技术方案是：
绿色节能建筑的污水循环利用系统，属于绿色节能领域，系统包括：污水收集系统、污水处理系统、污水再利用系统;所述污水收集系统由洗菜池、洗衣机和与其输出口相连的下水道组成;所述污水处理系统由粗细栅格滤网装置、智能控制模块、杂物刷、垃圾池、一级蓄水池和二级蓄水池组成，其中粗细栅格滤网装置输出与一级蓄水池的输入口相连，智能控制模块固定在粗细栅格滤网装置上，智能模块与杂物刷相连，一级蓄水池的输出口与二级蓄水池的输入口通过管道相连;所述污水再利用系统由抽水装置、主控制芯片、红外遥控器和马桶组成，其中抽水装置与主控制芯片和马桶相连。
所述的绿色节能建筑的污水循环利用系统，其特征在于，所述智能控制模块为ATMEGA16最小系统板，完成的功能为定时和电机控制。
所述的绿色节能建筑的污水循环利用系统，其特征在于，所述一级蓄水池里装有絮凝剂，用于使水与悬浮物快速分离。
所述的绿色节能建筑的污水循环利用系统，其特征在于，所述二级蓄水池含有活性炭，用于吸附一些杂质和异味，对污水进行二级处理。
所述的绿色节能建筑的污水循环利用系统，其特征在于，所述抽水装置为含有电机的装置，主要负责从二级蓄水池中抽取处理后的水，用于冲马桶。
所述的绿色节能建筑的污水循环利用系统，其特征在于，所述主控制芯片为AT89C51控制芯片，负责控制抽水装置。
所述的绿色节能建筑的污水循环利用系统，其特征在于，所述红外遥控器为TC9012红外遥控器，是一块用于东芝系列红外遥控系统中的专用发射集成电路，采用CMOS工艺制造。它可外接32个按键，提供8种用户编码，另外还具有3种双重按键功能，用于实现与主控制芯片的通讯，从而间接控制抽水装置。
与已有技术相比，本发明有益效果体现在：通过下水管道收集洗菜池和洗衣机排放的污水，通过粗细栅格滤网装置阻挡较大的杂物，滤除的杂物通过杂物刷定时的清理，最终把杂物送入垃圾池中，而顺利通过的水进入带有絮凝剂的一级蓄水池中，通过一级蓄水池与二级蓄水池连接的管道，使水进入带有活性炭的二级蓄水池中，当马桶需要冲水时，按红外遥控器相应的按键，与主控制芯片进行通讯，主控制芯片控制抽水装置进行抽水，从而实现了污水的再次利用，绿色环保。
