申请日2016.10.09
公开(公告)日2017.05.10
IPC分类号C02F9/02; C02F101/20; C02F101/30
摘要
本实用新型涉及过滤装置技术领域，尤其是一种化工污水排放过滤装置，包括污水容器、出水管和污水处理箱，所述出水管与污水容器底部的排水口相连接，所述出水管的另外一端设有出水口，所述污水处理箱安装在出水口的正下方，且污水处理箱的进水口处设有漏斗，漏斗内设有滤网，且滤网上方设有轴承，轴承的一端与电机固定连接，所述轴承上均匀设置有多个螺旋叶片，所述螺旋叶片外套设有圆筒，所述圆筒远离漏斗的一端设有杂质出口，且杂质出口的下方设有杂质容器，所述污水处理箱内从上至下依次设有第一过滤层、第二过滤层和第三过滤层。本实用新型可以边过滤边将杂质排出去，极大的提高了化工污水的过滤效率。

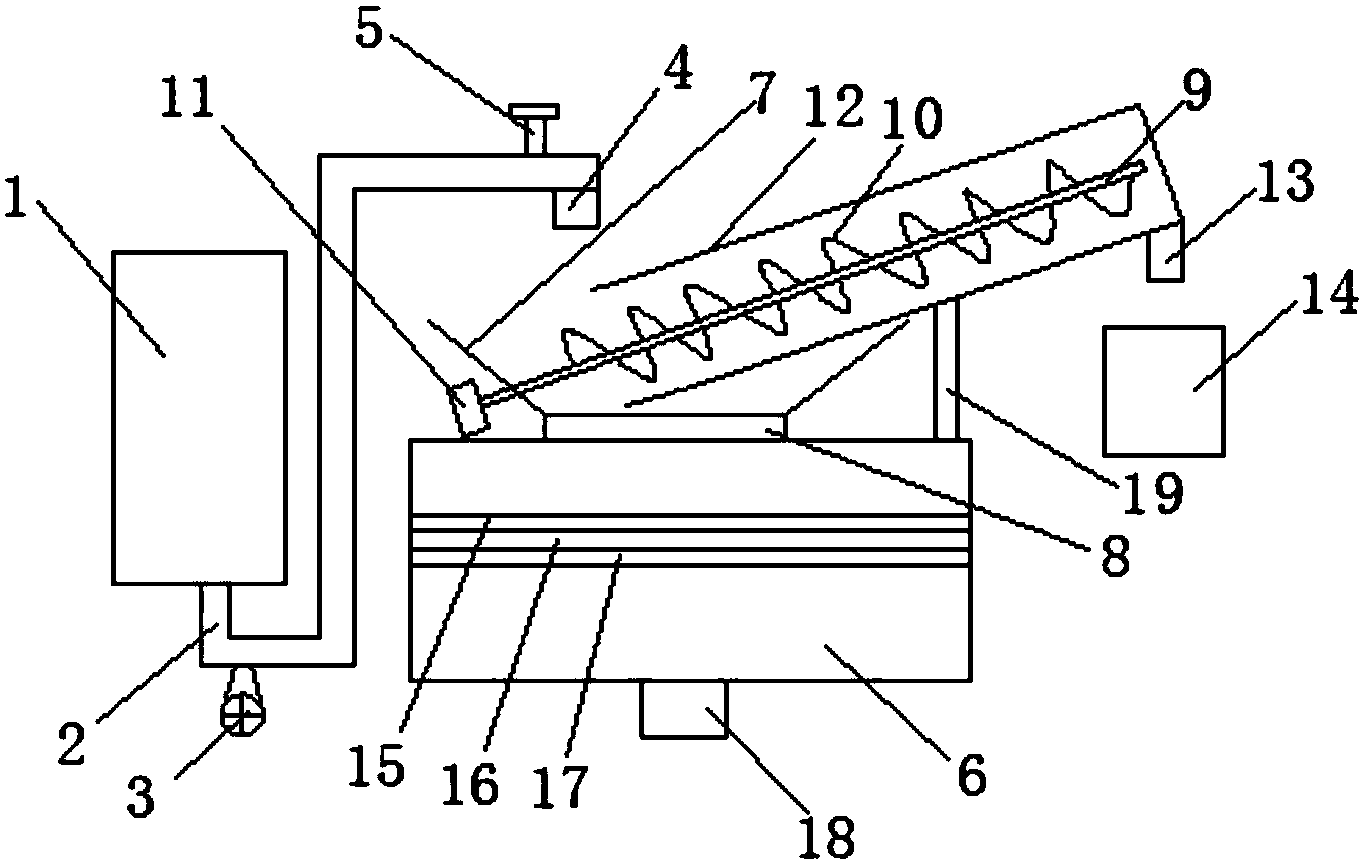

摘要附图
权利要求书
1.一种化工污水排放过滤装置，包括污水容器(1)、出水管(2)和污水处理箱(6)，其特征在于：所述出水管(2)与污水容器(1)底部的排水口相连接，且出水管(2)上设有抽水机(3)，所述出水管(2)的另外一端设有出水口(4)，且出水口(4)上安装有出水调节阀(5)，所述污水处理箱(6)安装在出水口(4)的正下方，且污水处理箱(6)的进水口处设有漏斗(7)，所述漏斗(7)内设有滤网(8)，且滤网(8)上方设有轴承(9)，所述轴承(9)的一端与电机(11)固定连接，且轴承(9)另一端延伸至漏斗(7)外侧，所述轴承(9)上均匀设置有多个螺旋叶片(10)，且轴承(9)与漏斗(7)内壁不接触，所述螺旋叶片(10)外套设有圆筒(12)，所述圆筒(12)远离漏斗(7)的一端设有杂质出口(13)，且杂质出口(13)的下方设有杂质容器(14)，所述污水处理箱(6)内从上至下依次设有第一过滤层(15)、第二过滤层(16)和第三过滤层(17)。
2.根据权利要求1所述的一种化工污水排放过滤装置，其特征在于：所述滤网(8)的孔径为0.25mm-1mm。
3.根据权利要求1所述的一种化工污水排放过滤装置，其特征在于：所述第一过滤层(15)为石英砂过滤层。
4.根据权利要求1所述的一种化工污水排放过滤装置，其特征在于：所述第二过滤层(16)为活性炭过滤层。
5.根据权利要求1所述的一种化工污水排放过滤装置，其特征在于：所述第三过滤层(17)为陶瓷过滤层。
6.根据权利要求1所述的一种化工污水排放过滤装置，其特征在于：所述污水处理箱(6)的底部设有净水出口(18)。
7.根据权利要求1所述的一种化工污水排放过滤装置，其特征在于：所述圆筒(12)与污水处理箱(6)通过固定支架(19)相连接，且固定支架(19)包括支撑杆(191)和圆弧片(192);支撑杆(191)与圆弧片(192)固定连接，支撑杆(191)的另外一端固定在污水处理箱(6)的表面，圆弧片(192)的另一端与圆筒(12)固定连接。
说明书
一种化工污水排放过滤装置
技术领域
本实用新型涉及过滤装置领域，尤其涉及一种化工污水排放过滤装置。
背景技术
水资源是人累生产生活的最关键资源，而我国是一个干旱缺水严重的国家，淡水总资源为28000亿立方米，占全球资源的百分之六，而我国是一个人口大国，人均只有2200立方米，是全球13个人均水资源最贫乏的国家之一。
化工用水作为用水大户，每年会从化工厂中排出大量的化工污水，而化工污水中常常含有大量的金属离子及悬浮颗粒，若将其直接排放，很容易造成污染。现有技术一般会将其进行多层过滤，但是在过滤时，一些细小颗粒会附在过滤器表面，当过滤污水时间较长时，一些细小杂质会将过滤器堵塞，此时人们会停止过滤，将滤网拿出来清洗之后，然后重新装进去进行再次过滤，这样严重影响了过滤效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种化工污水排放过滤装置。
为实现上述目的，本实用新型采用了如下技术方案：
一种化工污水排放过滤装置，包括污水容器、出水管和污水处理箱，所述出水管与污水容器底部的排水口相连接，且出水管上设有抽水机，所述出水管的另外一端设有出水口，且出水口上安装有出水调节阀，所述污水处理箱安装在出水口的正下方，且污水处理箱的进水口处设有漏斗，所述漏斗内设有滤网，且滤网上方设有轴承，所述轴承的一端与电机固定连接，且轴承另一端延伸至漏斗外侧，所述轴承上均匀设置有多个螺旋叶片，且轴承与漏斗内壁不接触，所述螺旋叶片外套设有圆筒，所述圆筒远离漏斗的一端设有杂质出口，且杂质出口的下方设有杂质容器，所述污水处理箱内从上至下依次设有第一过滤层、第二过滤层和第三过滤层。
优选的，滤网的孔径为0.25mm-1mm。
优选的，第一过滤层为石英砂过滤层。
优选的，第二过滤层为活性炭过滤层。
优选的，第三过滤层为陶瓷过滤层。
优选的，污水处理箱的底部设有净水出口。
优选的，圆筒与污水处理箱通过固定支架相连接，且固定支架包括支撑杆和圆弧片;支撑杆与圆弧片固定连接，支撑杆的另外一端污水处理箱固定连接，且圆弧片的另一端与圆筒固定连接。
本实用新型提出的一种化工污水排放过滤装置，有益效果在于：本基于化工污水排放过滤装置，利用电机带动轴承与螺旋叶片进行转动，可以将附在滤网表面的颗粒杂质从杂质出口推送出去;污水处理箱设置三层过滤可以有效的金属离子和有机物去除，从而使排出去的水不会对环境造成污染。本实用新型可以边过滤边将杂质排出去，极大的提高了化工污水的过滤效率。
