申请日2017.01.12
公开(公告)日2017.05.31
IPC分类号B01D39/16; C02F1/40
摘要
本发明提供一种用于含油污水处理的耐洗性纤维滤料，其特征在于，所述纤维滤料由涤纶、尼龙或其中一种或两种混合纤维制备而成;所述纤维滤料的外形结构存在多种形态;所述纤维滤料具有比石英砂等颗粒材料更大的表面积和孔隙率;所述纤维滤料在碱性溶液中经加热处理，可在表面形成活性化学基团;所述碱性溶液通常是氢氧化钠或氢氧化钾等。与现有技术相比，本发明用于含油污水处理，耐洗性纤维滤料不粘连、易反洗、寿命长，在使用过程中拒油处理剂耐洗性好、不易脱落、过滤效率高。
权利要求书
1.一种用于含油污水处理的耐洗性纤维滤料，其特征在于，所述纤维滤料由涤纶、尼龙或其中一种或两种混合纤维制备而成;所述纤维滤料的外形结构存在多种形态;所述纤维滤料具有比石英砂等颗粒材料更大的表面积和孔隙率;所述纤维滤料在碱性溶液中经加热处理，可在表面形成活性化学基团。
2.根据权利要求1所述的一种用于含油污水处理的耐洗性纤维滤料，其特征在于：所述纤维滤料是由涤纶、尼龙或其中的一种或两种以上的混合纤维制成的。
3.根据权利要求1所述的一种用于含油污水处理的耐洗性纤维滤料，其特征在于：所述纤维滤料的外形结构存在多种形态，如捆扎长纤维、短纤维束、纤维球、星形、双耳球形等。
4.根据权利要求1所述的一种用于含油污水处理的耐洗性纤维滤料，其特征在于：所述纤维滤料具有比石英砂等颗粒材料更大的表面积和孔隙率，是水处理中很先进的过滤材料。
5.根据权利要求1所述的一种用于含油污水处理的耐洗性纤维滤料，其特征在于：所述纤维滤料在碱性溶液中经加热处理，可在表面形成活性化学基团。
6.根据权利要求1所述的一种用于含油污水处理的耐洗性纤维滤料，其特征在于：所述碱性溶液通常是氢氧化钠或氢氧化钾等。
7.一种如权利要求1-6所述的一种用于含油污水处理的耐洗性纤维滤料的制备方法，其特征在于，包括如下步骤：
步骤一：把纤维滤料浸渍在1～15%的碱或酸的溶液中，加热到50～120℃处理0.5～5小时;
步骤二：将纤维滤料用水洗净后，在0.1～8%浓度的含氟拒油处理剂和0.1～3%浓度的交联剂混合溶液中浸渍0.1～2小时;
步骤三：在加热箱中在100～250℃下热处理0.1～1小时，得到耐洗性纤维滤料。
说明书
用于含油污水处理的耐洗性纤维滤料及其制备方法
技术领域
本发明属于材料和水处理技术领域，涉及一种用于含油污水处理的耐洗性纤维滤料及其制备方法。
背景技术
纤维滤料由于其比石英砂或其他颗粒材料具有大得多的比表面积和孔隙率，因而是一种用于水处理行业先进的过滤材料。但由于常规的纤维滤料很容易粘附油污，难以反洗。专利CN 2530711Y公开了一种防油纤维滤料，在纤维表面附上亲水化合物涂层，滤料不易粘附油污、易清洗。但是亲水化合物是用浸渍的方法与纤维表面相结合，不够牢固。在反洗过程中涂层容易脱落，滤料很快就会发生粘连，失去拒油效果。而用于含油污水处理的耐洗性纤维滤料用于含油污水处理，耐洗性纤维滤料不粘连、易反洗、寿命长，在使用过程中拒油处理剂耐洗性好、不易脱落、过滤效率高。
发明内容
本发明所解决的技术问题在于提供一种用于含油污水处理的耐洗性纤维滤料及其制备方法，以含油污水难处理、粘连、难反洗的问题。
为解决上述技术问题，本发明一种用于含油污水处理的耐洗性纤维滤料，其特征在于，所述纤维滤料由涤纶、尼龙或其中一种或两种混合纤维制备而成;所述纤维滤料的外形结构存在多种形态;所述纤维滤料具有比石英砂等颗粒材料更大的表面积和孔隙率;所述纤维滤料在碱性溶液中经加热处理，可在表面形成活性化学基团。
进一步地，所述纤维滤料是由涤纶、尼龙或其中的一种或两种以上的混合纤维制成的。
进一步地，所述纤维滤料的外形结构存在多种形态，如捆扎长纤维、短纤维束、纤维球、星形、双耳球形等。
进一步地，所述纤维滤料具有比石英砂等颗粒材料更大的表面积和孔隙率，是水处理中很先进的过滤材料。
进一步地，所述纤维滤料在碱性溶液中经加热处理，可在表面形成活性化学基团。
进一步地，所述碱性溶液通常是氢氧化钠或氢氧化钾等。
本发明还采用一种用于含油污水处理的耐洗性纤维滤料的制备方法，包括如下步骤：
步骤一：把纤维滤料浸渍在1～15%的碱或酸的溶液中，加热到50～120℃处理0.5～5小时;
步骤二：将纤维滤料用水洗净后，在0.1～8%浓度的含氟拒油处理剂和0.1～3%浓度的交联剂混合溶液中浸渍0.1～2小时;
步骤三：在加热箱中在100～250℃下热处理0.1～1小时，得到耐洗性纤维滤料。

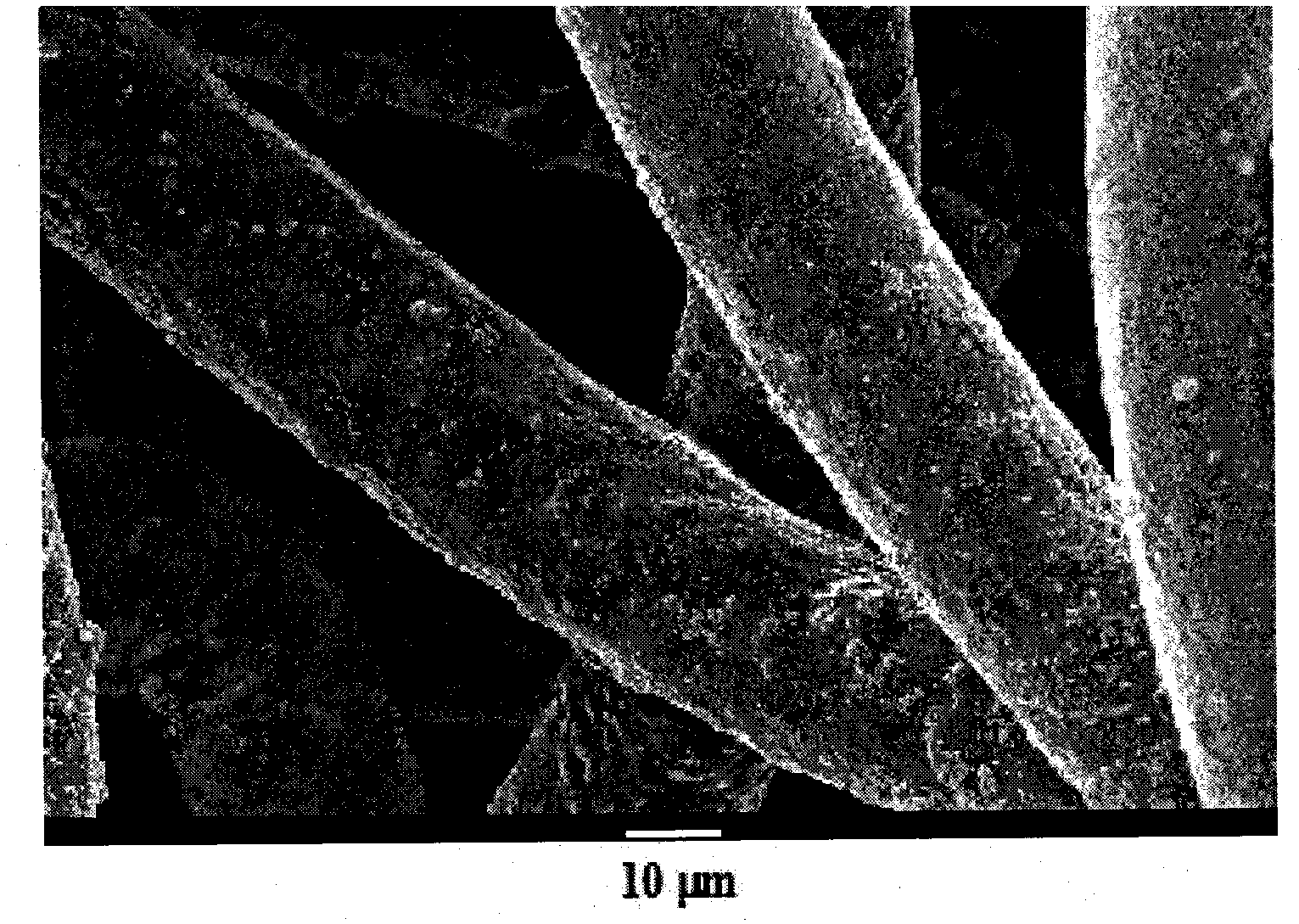

与现有技术相比，本发明用于含油污水处理，耐洗性纤维滤料不粘连、易反洗、寿命长，在使用过程中拒油处理剂耐洗性好、不易脱落、过滤效率高。
