申请日2017.01.12
公开(公告)日2017.08.08
IPC分类号C02F11/12; C02F11/14
摘要

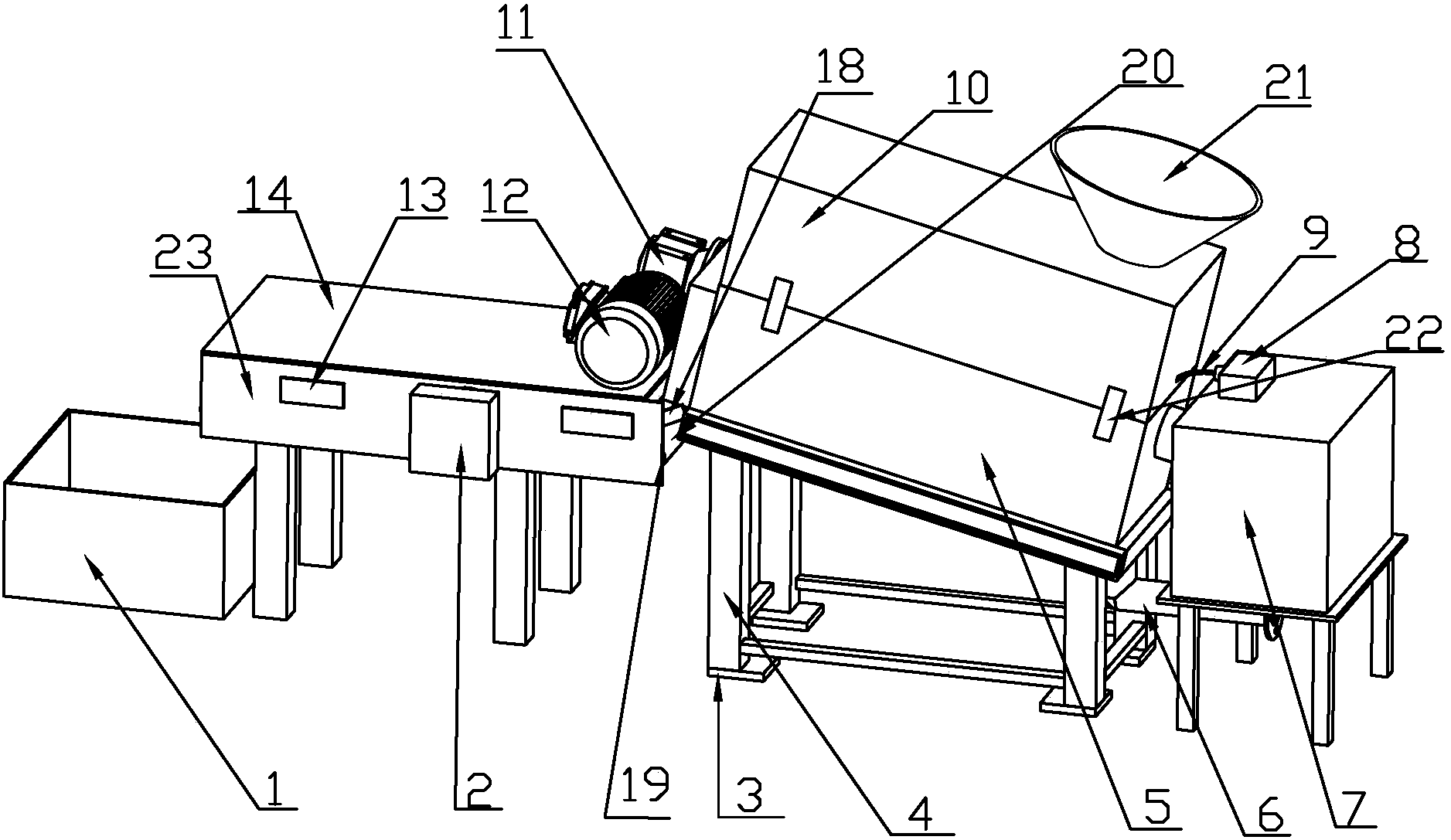

本实用新型公开了一种用于污水处理的污泥处理机，包括污泥回收箱、抽风机、支撑脚、机架、箱体、排水管、水箱、水泵、清水管、上遮盖、电机、无轴螺旋片，所述机架包括槽钢、角钢、钢板、方钢，机架采用焊接和螺栓连接的方式固定连接，所述机架上侧设有箱体，所述箱体用于分离泥水，所述箱体内部设有无轴螺旋片，所述无轴螺旋片设置在轴承上，所述无轴螺旋片另一侧设有减速器，所述减速器上设有电机;所述箱体另一侧设有下泥道，所述下泥道一侧设有传送带，所述传送带设置在滚筒上，所述滚筒设置在机架上，所述滚筒一侧设有电机，所述传送带两侧设有挡板。本实用新型设有逐渐递减的无轴螺旋片，实现高效分离，无堵塞问题。
权利要求书
1.一种用于污水处理的污泥处理机，包括污泥回收箱、抽风机、支撑脚、机架、箱体、排水管、水箱、水泵、清水管、上遮盖、电机、无轴螺旋片，其特征在于所述机架包括槽钢、角钢、钢板、方钢，机架采用焊接和螺栓连接的方式固定连接，所述机架上侧设有箱体，所述箱体内部设有无轴螺旋片，所述无轴螺旋片的螺距逐渐变小，环与环之间的间隙也逐渐变小，所述无轴螺旋片设置在轴承上，所述无轴螺旋片另一侧设有减速器，所述减速器上设有电机;
所述箱体另一侧设有下泥道，所述下泥道一侧设有传送带，所述传送带设置在滚筒上，所述滚筒设置在机架上，所述滚筒一侧设有电机，所述传送带两侧设有挡板，所述传送带上侧设有上盖板，所述挡板上设有若干个加热板，所述挡板上设有抽风机，所述传送带另一侧设有污泥回收箱。
2.根据权利要求1所述的一种用于污水处理的污泥处理机，其特征在于所述箱体上部设有上遮盖，所述上遮盖上设有进污口。
3.根据权利要求1所述的一种用于污水处理的污泥处理机，其特征在于所述箱体下侧设有排水管，所述排水管与箱体之间设有密封网。
4.根据权利要求1所述的一种用于污水处理的污泥处理机，其特征在于所述箱体一侧设有水箱，所述水箱设置在机架上，所述水箱上侧设有抽水泵，所述抽水泵一侧设有清水管，所述清水管设置在密封网上侧。
5.根据权利要求1所述的一种用于污水处理的污泥处理机，其特征在于所述箱体一侧设有加药管。
说明书
一种用于污水处理的污泥处理机
技术领域
本实用新型属于污水处理技术领域，特别涉及一种用于污水处理的污泥处理机。
背景技术
污泥是污水处理的必然产物，其含有较高的水分，为了降低污泥对环境的污染，污泥在废弃前常经过脱水处理，目前常见的污泥脱水机有板框式污泥脱水机、带式污泥脱水机及叠螺式污泥脱水机，会存在以下问题：1)叠螺式污泥脱水机脱离的水会从出泥口排出，这就影响了污泥脱水效率;2)脱水压力难以提高，因而脱水后的污泥含水率偏高。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种用于污水处理的污泥处理机，设有逐渐递减的无轴螺旋片，实现高效分离，无堵塞问题。
为了实现上述目的，本实用新型采用的技术方案是：
一种用于污水处理的污泥处理机，包括污泥回收箱、抽风机、支撑脚、机架、箱体、排水管、水箱、水泵、清水管、上遮盖、电机、无轴螺旋片，所述机架包括槽钢、角钢、钢板、方钢，机架采用焊接和螺栓连接的方式固定连接，所述机架上侧设有箱体，所述箱体用于分离泥水，所述箱体内部设有无轴螺旋片，所述无轴螺旋片设置在轴承上，所述无轴螺旋片另一侧设有减速器，所述减速器上设有电机，所述电机带动无轴螺旋片转动，所述无轴螺旋片的转速为3～5转/分，无振动，噪音非常小，其叠片无中心轴，不会发生堵塞问题，只需少量水清洗，无二次水污染，再加上污泥在如此慢的工作状态下运行，臭气不进行扩散，因此创造了一个非常好的运行环境;所述无轴螺旋片的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩;在螺旋片依次旋转的推动下，污泥中的水分受挤压排出，最终实现污泥的连续脱水;
所述箱体另一侧设有下泥道，所述下泥道一侧设有传送带，所述传送带设置在滚筒上，所述滚筒设置在机架上，所述滚筒一侧设有电机，所述传送带两侧设有挡板，所述传送带上侧设有上盖板，所述挡板上设有若干个加热板，所述挡板上设有抽风机，所述加热板加热潮湿的污泥，所述抽风机抽出蒸发的水蒸气，所述电机缓慢转动，保证污泥中彻底脱水，又能抽出臭气，使整个环境无污染，所述传送带另一侧设有污泥回收箱。
优选的，所述箱体上部设有上遮盖，所述上遮盖上设有进污口，所述上遮盖可避免臭气的散发，造成二次污染。
优选的，所述箱体下侧设有排水管，所述排水管与箱体之间设有密封网，所述密封网用于分离泥水，所述排水管与净水装置连接。
优选的，所述箱体一侧设有水箱，所述水箱设置在机架上，所述水箱上侧设有抽水泵，所述抽水泵一侧设有清水管，所述清水管设置在密封网上侧，避免污泥卡住密封网，所述抽水泵实行间歇式启动。
优选的，所述箱体一侧设有加药管，所述加入药成为三氯化铁、石灰、PAM聚丙烯酰胺其中一种或者几种，所加铁盐作用为絮凝，电中和以及吸附架桥、改变污泥亲水型的作用，石灰类的主要是用于调节PH，杀毒。
本实用新型与现有技术相比较有益效果表现在：
1)箱体内部设有无轴螺旋片，所述无轴螺旋片设置在轴承上，所述无轴螺旋片另一侧设有减速器，所述减速器上设有电机，所述电机带动无轴螺旋片转动，所述无轴螺旋片的转速为3～5转/分，无振动，噪音非常小，其叠片无中心轴，不会发生堵塞问题，只需少量水清洗，无二次水污染，再加上污泥在如此慢的工作状态下运行，臭气不进行扩散，因此创造了一个非常好的运行环境;
2)无轴螺旋片的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩;在螺旋片依次旋转的推动下，污泥中的水分受挤压排出，最终实现污泥的连续脱水;
3)挡板上设有抽风机，所述加热板加热潮湿的污泥，抽风机抽出蒸发的水蒸气，所述电机缓慢转动，保证污泥中彻底脱水，又能抽出臭气，使整个环境无污染;
4)箱体一侧设有水箱，水箱设置在机架上，水箱上侧设有抽水泵，抽水泵一侧设有清水管，清水管设置在密封网上侧，避免污泥卡住密封网，所述抽水泵实行间歇式启动;
5)箱体一侧设有加药管，加入药成为三氯化铁、石灰、PAM聚丙烯酰胺其中一种或者几种，所加铁盐作用为絮凝，电中和以及吸附架桥、改变污泥亲水型的作用，石灰类的主要是用于调节PH，杀毒。
