污泥流化床干化处理装置

中国污水处理工程网 时间:2018-1-27 11:35:12

污水处理专利技术

  申请日2017.01.12

  公开(公告)日2017.08.11

  IPC分类号C02F11/16

  摘要

  本实用新型涉及一种污泥流化床干化处理装置,属于污泥处理技术领域,包括箱体一和箱体二,箱体一与箱体二之间通过隔板隔开,箱体一上端设有进料斗,进料斗通过螺旋输送机与箱体一连通,箱体一内的底部设有曝气管一和曝气管二,箱体一内部中间的位置上设有一个中隔板,曝气管一与风机一连接,箱体二内的底部设有曝气管三,曝气管三与气体预热器和风机二连接,箱体二内设有流体隔板,箱体二的顶端与旋风分离器连接,旋风分离器与干料储存罐连接,本实用新型在箱体一中使用磨料预处理干化粉碎污泥,为接下来的污泥流化床干化提供了有利条件,在箱体二内延长了对污泥的流化时间,提高了能源的利用率,容易实现连续化干燥。

  权利要求书

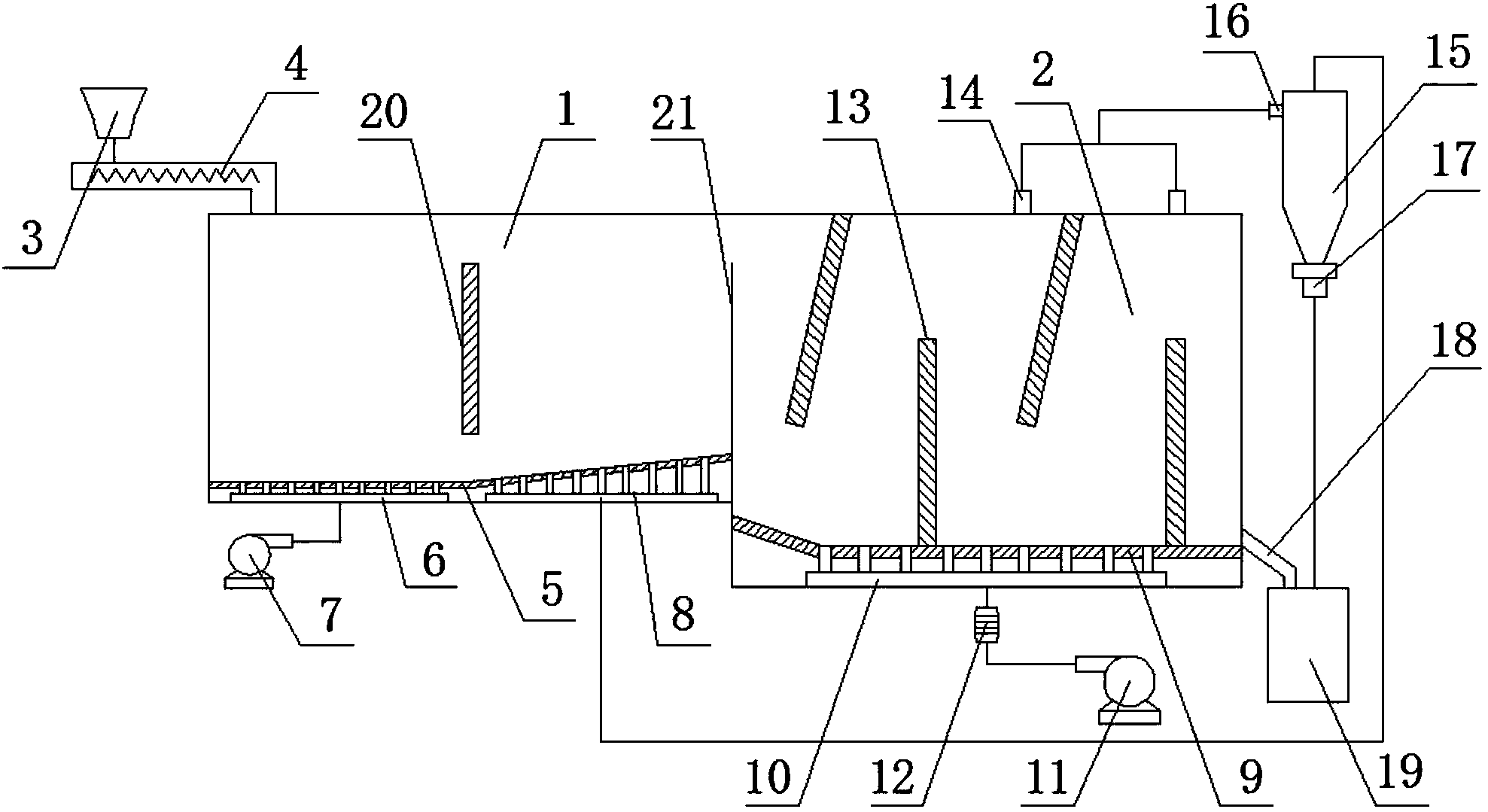

  1.一种污泥流化床干化处理装置,包括箱体一(1)和箱体二(2),箱体一(1)与箱体二(2)之间通过隔板(21)隔开,隔板(21)上端开设有通道,箱体一(1)上端设有进料斗(3),进料斗(3)通过螺旋输送机(4)与箱体一(1)连通,其特征在于:所述箱体一(1)填充有磨料,箱体一(1)内的底部设有曝气管一(6)和曝气管二(8),曝气管一(6)和曝气管二(8)上设有孔板一(5),孔板一(5)靠近隔板(21)的一端翘起,曝气管一(6)位于孔板一(5)水平段的下端,曝气管二(8)位于孔板一(5)倾斜段的下端,箱体一(1)内部中间的位置上设有一个中隔板(20),中隔板(20)的上端和下端都开设有通道,曝气管一(6)与设在箱体外的风机一(7)连接,箱体二(2)内的底部设有曝气管三(10),曝气管三(10)上设有孔板二(9),曝气管三(10)与设在箱体外的风机二(11)连接,风机二(11)与曝气管三(10)连通的管道上设有气体预热器(12),箱体二(2)内设有四个流体隔板(13),其中两个固定连接在箱体二(2)内壁的顶端,另外两个固定连接在孔板二(9)上,设置在两个不同位置的四个流体隔板(13)间隔分布,箱体二(2)的顶端设有出气口(14),出气口(14)与旋风分离器(15)的进风口(16)连接,旋风分离器(15)的收料口(17)与干料储存罐(19)连接,干料储存罐(19)与设置在箱体二(2)底部的卸料口(18)连接。

  2.根据权利要求1所述的一种污泥流化床干化处理装置,其特征在于:所述孔板二(9)靠近隔板(21)的一端翘起。

  3.根据权利要求2所述的一种污泥流化床干化处理装置,其特征在于:所述两个固定连接在箱体二(2)内壁顶端的流体隔板(13)倾斜设置,且向箱体一(1)方向倾斜。

  4.根据权利要求1-3任一项所述的一种污泥流化床干化处理装置,其特征在于:所述磨料为河砂。

  说明书

  污泥流化床干化处理装置

  技术领域

  本实用新型涉及一种污泥流化床干化处理装置,属于污泥处理技术领域。

  背景技术

  随着污泥处理量的增加,污泥产量同时也增加,脱水后的湿污泥含水率高达75%以上,湿污泥具有体积大、易变质、难以粗粒的特点,处理不当很容易造成二次污染。湿污泥经过干化处理后的性能大幅提高,不易变质,便于储存和运输,有利于进一步资源化处理。

  常用的污泥干化的方法大多是使用流化床干燥器,现有的流化床干燥器物料的控制时间难以掌握,容易出现干燥不均或过热的现象,资源利用率低,难以实现连续化干燥。

  实用新型内容

  本实用新型的目的是要解决现有技术中存在的不足,提供一种污泥流化床干化处理装置。

  本实用新型是通过以下技术方案实现的:

  即一种污泥流化床干化处理装置,包括箱体一和箱体二,箱体一与箱体二之间通过隔板隔开,隔板上端开设有通道,箱体一上端设有进料斗,进料斗通过螺旋输送机与箱体一连通,箱体一内的底部设有曝气管一和曝气管二,曝气管一和曝气管二上设有孔板一,孔板一靠近隔板的一端翘起,曝气管一位于孔板一水平段的下端,曝气管二位于孔板一倾斜段的下端,箱体一内部中间的位置上设有一个中隔板,中隔板的上端和下端都开设有通道,曝气管一与设在箱体外的风机一连接,箱体二内的底部设有曝气管三,曝气管三上设有孔板二,曝气管三与设在箱体外的风机二连接,风机二与曝气管三连通的管道上设有气体预热器,箱体二内设有四个流体隔板,其中两个固定连接在箱体二内壁的顶端,另外两个固定连接在孔板二上,设置在两个不同位置的四个流体隔板间隔分布,箱体二的顶端设有出气口,出气口与旋风分离器的进风口连接,旋风分离器的收料口与干料储存罐连接,干料储存罐与设置在箱体二底部的卸料口连接。

  本实用新型在箱体一中使用磨料预处理干化粉碎污泥,为接下来的污泥流化床干化提供了有利条件,在箱体二内延长了对污泥的流化时间,提高了能源的利用率,容易实现连续化干燥。

  进一步优选,所述孔板二靠近隔板的一端翘起,便于磨料回流到中隔板的左侧,以便循环利用。

  进一步优选,所述两个固定连接在箱体二内壁顶端的流体隔板倾斜设置,且向箱体一方向倾斜。便于进入到箱体二内的污泥颗粒顺利进行流化床干化。

  进一步优选,所述磨料为河砂。

  与现有技术相比,本实用新型所具有的有益效果是:

  1、本实用新型在箱体一中使用磨料预处理干化粉碎污泥,为接下来的污泥流化床干化提供了有利条件,在箱体二内延长了对污泥的流化时间,提高了能源的利用率,容易实现连续化干燥。

  2、孔板二靠近隔板的一端翘起,便于磨料回流到中隔板的左侧,以便循环利用。

  3、两个固定连接在箱体二内壁顶端的流体隔板倾斜设置,且向箱体一方向倾斜。便于进入到箱体二内的污泥颗粒顺利进行流化床干化。
