申请日2017.01.12
公开(公告)日2017.08.15
IPC分类号C02F1/40
摘要
本实用新型公开了一种厨房污水净化处理装置，包括背板、撇油板、溢水栅栏、沉降槽、排油口、底座、净化器、排水槽、排水口和溢流堰，所述背板上设置有控制面板，且控制面板上设置有开关，所述电动机上设置有主动轮，所述撇油板与链条相连接，所述除渣格栅上设置有水管，所述水槽的下端设置有沉降槽，所述除臭器的左端设置有排油口，且其下端设置有底座，所述垃圾清理口与垃圾清理器内部相连通，所述净化器的上端设置有溢流堰，所述排水槽与排水口内部相连通。该厨房污水净化处理装置，结合现在使用的厨房污水净化处理设备进行创新设计，本厨房污水净化处理装置设置具有结构简单、处理净化均为纯物理技术处理，不仅节约成本，而且还很环保。
权利要求书

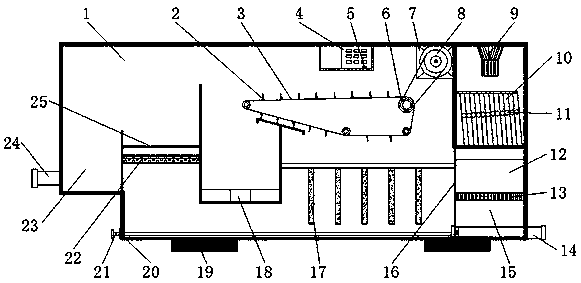

1.一种厨房污水净化处理装置，包括背板(1)、撇油板(2)、链条(3)、控制面板(4)、开关(5)、转轮(6)、电动机(7)、主动轮(8)、废水漏斗(9)、除渣格栅(10)、水管(11)、残渣桶(12)、溢水栅栏(13)、沉降槽(14)、水槽(15)、隔水板(16)、除臭器(17)、排油口(18)、底座(19)、垃圾清理口(20)、垃圾清理器(21)、净化器(22)、排水槽(23)、排水口(24)和溢流堰(25)，其特征在于：所述背板(1)上设置有控制面板(4)，且控制面板(4)上设置有开关(5)，所述电动机(7)上设置有主动轮(8)，且其右端设置有废水漏斗(9)，所述撇油板(2)与链条(3)相连接，且链条(3)与转轮(6)相连接，所述除渣格栅(10)上设置有水管(11)，且其与残渣桶(12)相连接，所述水槽(15)的下端设置有沉降槽(14)，且其左侧设置有隔水板(16)，所述除臭器(17)的左端设置有排油口(18)，且其下端设置有底座(19)，所述垃圾清理口(20)与垃圾清理器(21)内部相连通，所述净化器(22)的上端设置有溢流堰(25)，所述排水槽(23)与排水口(24)内部相连通。
2.根据权利要求1所述的一种厨房污水净化处理装置，其特征在于：所述撇油板(2)在链条(3)上等距设置有十五个。
3.根据权利要求1所述的一种厨房污水净化处理装置，其特征在于：所述除渣格栅(10)与水管(11)之间的夹角为120°。
4.根据权利要求1所述的一种厨房污水净化处理装置，其特征在于：所述残渣桶(12)与水槽(15)之间设置有溢水栅栏(13)。
5.根据权利要求1所述的一种厨房污水净化处理装置，其特征在于：所述垃圾清理器(21)左右移动的范围为0-45cm。
说明书
一种厨房污水净化处理装置
技术领域
本实用新型涉及厨房污水净化处理技术领域，具体为一种厨房污水净化处理装置。
背景技术
厨房污水净化处理装置是一种用于厨房污水净化和处理的装置，其主要由残渣处理装置、除臭装置、撇油装置和净化装置四个部分组成，随着科学技术的发展厨房污水净化处理设备的种类越来越多，对于厨房污水净化处理设备需求越来越高。
而现在使用的厨房污水净化处理设备还多多少少的存在一些不足，比如有的需要复杂的处理工序，费时费力，有的使用大量的化学药剂，使得成本变高，而且不够环保，无法满足使用的需要，所以针对这种情况的存在，现在需要进行相关设备的创新设计。
实用新型内容
本实用新型的目的在于提供一种厨房污水净化处理装置，以解决上述背景技术中提出的有的有的需要复杂的处理工序，费时费力，有的使用大量的化学药剂，使得成本变高，而且不够环保的问题。
为实现上述目的，本实用新型提供如下技术方案：一种厨房污水净化处理装置，包括背板、撇油板、链条、控制面板、开关、转轮、电动机、主动轮、废水漏斗、除渣格栅、水管、残渣桶、溢水栅栏、沉降槽、水槽、隔水板、除臭器、排油口、底座、垃圾清理口、垃圾清理器、净化器、排水槽、排水口和溢流堰，所述背板上设置有控制面板，且控制面板上设置有开关，所述电动机上设置有主动轮，且其右端设置有废水漏斗，所述撇油板与链条相连接，且链条与转轮相连接，所述除渣格栅上设置有水管，且其与残渣桶相连接，所述水槽的下端设置有沉降槽，且其左侧设置有隔水板，所述除臭器的左端设置有排油口，且其下端设置有底座，所述垃圾清理口与垃圾清理器内部相连通，所述净化器的上端设置有溢流堰，所述排水槽与排水口内部相连通。
优选的，所述撇油板在链条上等距设置有十五个。
优选的，所述除渣格栅与水管之间的夹角为120°。
优选的，所述残渣桶与水槽之间设置有溢水栅栏。
优选的，所述垃圾清理器左右移动的范围为0-45cm。
与现有技术相比，本实用新型的有益效果是：该厨房污水净化处理装置，结合现在使用的厨房污水净化处理设备进行创新设计，本厨房污水净化处理装置设置具有结构简单、处理净化均为纯物理技术处理，不仅节约成本，而且还很环保。
