申请日2017.01.11
公开(公告)日2017.08.04
IPC分类号B65D90/00; B65D90/48; B65D88/54
摘要
本实用新型公开了一种作业效率高、成本低的污泥转运泥斗，包括有转运泥斗主体，所述转运泥斗主体呈方形并设置有上端开口的容置腔，所述容置腔中设置有推泥板，所述推泥板的高度大于转运泥斗主体，所述推泥板后端连接有用于推动其移动的第一油缸，所述转运泥斗主体设置有位于推泥板前面的卸泥门，所述卸泥门连接有推动其启闭的第二油缸。
权利要求书

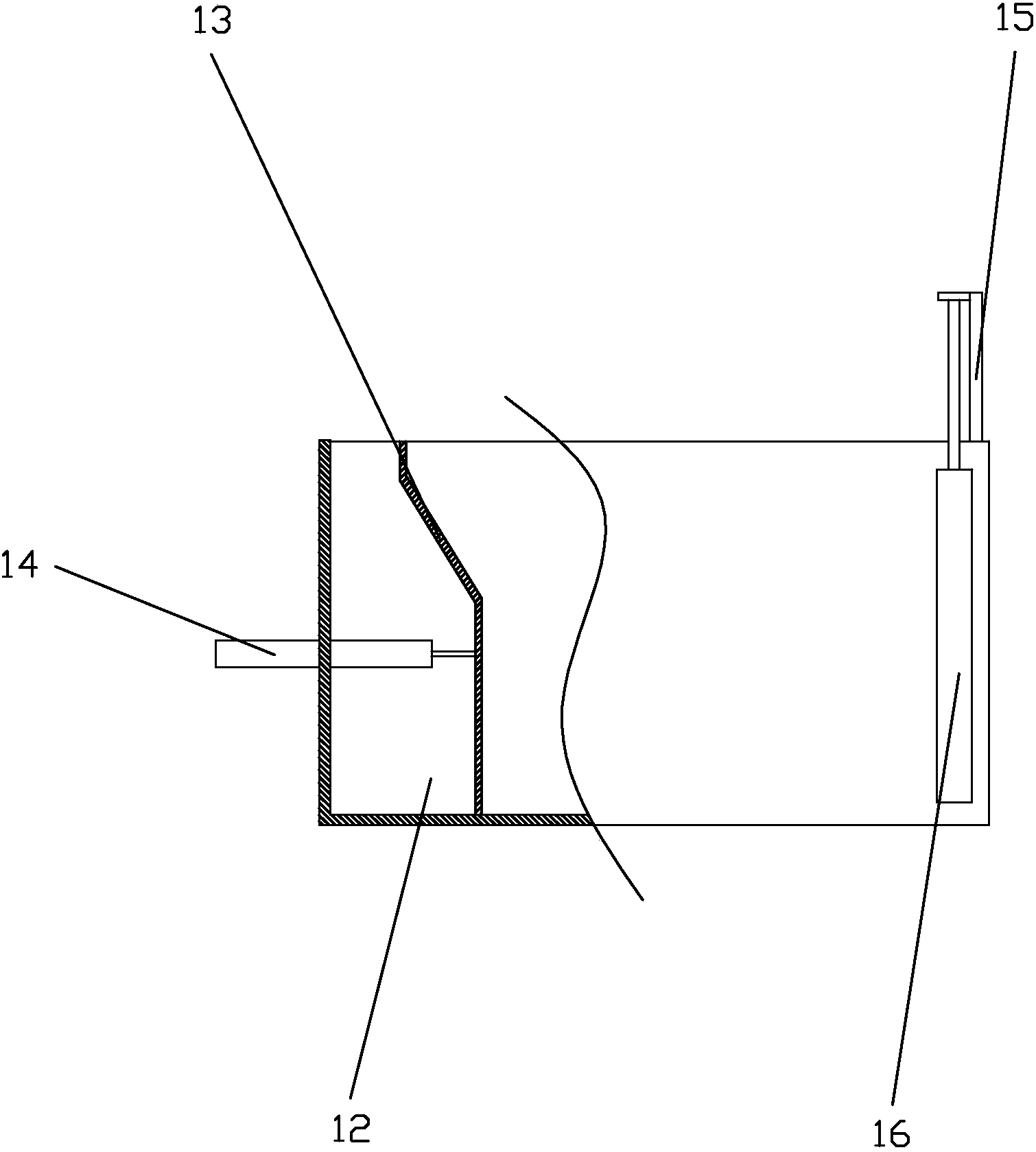

1.一种污泥转运泥斗，其特征在于：包括有转运泥斗主体(12)，所述转运泥斗主体(12)呈方形并设置有上端开口的容置腔，所述容置腔中设置有推泥板(13)，所述推泥板(13)的高度大于转运泥斗主体(12)，所述推泥板(13)后端连接有用于推动其移动的第一油缸(14)，所述转运泥斗主体(12)设置有位于推泥板(13)前面的卸泥门(15)，所述卸泥门(15)连接有推动其启闭的第二油缸(16)。
2.根据权利要求1所述的一种污泥转运泥斗，其特征在于：所述转运泥斗主体(12)的底下设置有称重传感器。
3.根据权利要求2所述的一种污泥转运泥斗，其特征在于：所述推泥板(13)的上部设置有倾斜部，所述倾斜部朝向推泥板(13)的后侧。
4.根据权利要求3所述的一种污泥转运泥斗，其特征在于：所述卸泥门(15)设置有平板插装门，所述转运泥斗主体(12)设置有用于插座泥门(15)的竖向插槽。
5.根据权利要求4所述的一种污泥转运泥斗，其特征在于：所述卸泥门(15)的上端设置有延伸至转运泥斗主体(12)外的支耳，所述第二油缸(16)连接在转运泥斗主体(12)外壁上并在竖向布置，所述第二油缸(16)的活塞杆端部与支耳固接。
说明书
一种污泥转运泥斗
技术领域
本实用新型涉及污泥处理领域，具体是一种污泥转运泥斗。
背景技术
随着我国经济和社会事业的全面发展，城市污水处理厂日益增多，国家对于环境保护的要求也日益提高。城市窨井污泥、污水厂沉降污泥，化工厂、冶炼厂、污水池、事故槽等工况都存在着低位池的沉淀污泥，这些污泥在进入下道工序处理时，都要提升转运至泥斗进行集中与储存，但污泥的提升转运是业内长期的难题，并没有合适的转运泥斗，现有技术是采用挖掘机的挖斗作为转运泥斗，辅以人工协助的方式进行作业，效率低下，成本高。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种污泥转运泥斗，作业效率高，减低污泥转运的成本。
本实用新型解决其技术问题所采用的技术方案是：
一种污泥转运泥斗，包括有转运泥斗主体，所述转运泥斗主体呈方形并设置有上端开口的容置腔，所述容置腔中设置有推泥板，所述推泥板的高度大于转运泥斗主体，所述推泥板后端连接有用于推动其移动的第一油缸，所述转运泥斗主体设置有位于推泥板前面的卸泥门，所述卸泥门连接有推动其启闭的第二油缸。
作为上述技术方案的改进，所述转运泥斗主体的底下设置有称重传感器。
作为上述技术方案的进一步改进，所述推泥板的上部设置有倾斜部，所述倾斜部朝向推泥板的后侧。
进一步改进，所述卸泥门设置有平板插装门，所述转运泥斗主体设置有用于插座泥门的竖向插槽。
进一步改进，所述卸泥门的上端设置有延伸至转运泥斗主体外的支耳，所述第二油缸连接在转运泥斗主体外壁上并在竖向布置，所述第二油缸的活塞杆端部与支耳固接。
本实用新型的有益效果是：转运泥斗装载完成后，移动至卸污泥的位置，第一油缸、第二油缸联动，第二油缸推动卸泥门开启，第一油缸推动推泥板将污泥推出，然后污泥经过卸泥滑板滑入泥斗中，完成提升转运;污泥全部推出后，第一油缸拉动推泥板收回，第二油缸推动卸泥门关闭，即可进行下一次的转运作业。本实用新型结构合理实用，作业流程自动化，效率高，成本低。
