申请日2017.01.11
公开(公告)日2017.09.19
IPC分类号C02F3/34; C02F3/00; C02F9/14; C02F1/32
摘要
本实用新型公开了一种污水处理装置，包括池体，池体上设置有污水进口、出液口和排污口，池体内设置有纤维滤网层、第一活性炭层、水膜层、生物膜层、第二活性炭层，第一活性炭层与水膜层之间设置有生物流化床悬浮载体，生物膜层与第二活性炭层之间设置有陶瓷平台载体，第一活性炭层的下侧设置有第一紫外灯管，第二活性炭层的上侧设置有第二紫外灯管。本实用新型的污水处理装置对污水的处理效果好，同时结构简单，成本低廉。
权利要求书

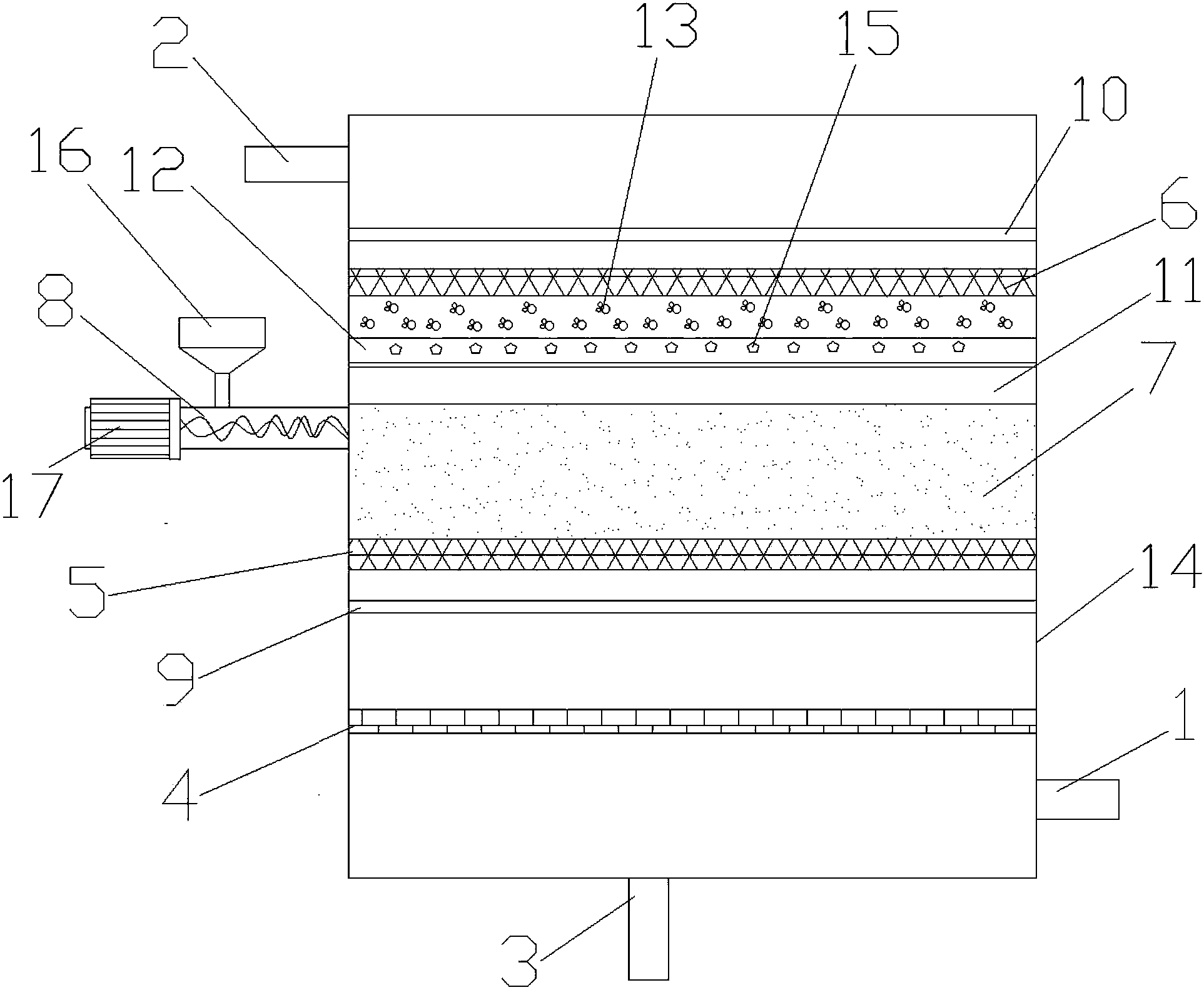

1.一种污水处理装置，包括池体，所述池体的侧壁下端设置有污水进口，相对的侧壁上端设置有出液口，所述池体的底部设置有排污口，其特征在于：所述池体内从下往上依次设置有纤维滤网层、第一活性炭层、水膜层、生物膜层、第二活性炭层，所述第一活性炭层与所述水膜层之间设置有生物流化床悬浮载体，所述生物膜层与所述第二活性炭层之间设置有陶瓷平台载体，所述陶瓷平台载体为孔状结构，孔状表面积为20-25m2/g，所述池体外设置有用于将所述生物流化床悬浮载体输送至所述池体内的输料装置，所述第一活性炭层的下侧设置有第一紫外灯管，所述第二活性炭层的上侧设置有第二紫外灯管，所述第一紫外灯管的功率大于所述第二紫外灯管的功率。
2.根据权利要求1所述的污水处理装置，其特征在于：所述生物膜层内设置有悬浮生物填料球。
3.根据权利要求1所述的污水处理装置，其特征在于：所述陶瓷平台载体的孔状表面积为25m2/g。
4.根据权利要求1所述的污水处理装置，其特征在于：所述第一活性炭层朝向纤维滤网层的表面涂覆有二氧化钛涂层。
5.根据权利要求1所述的污水处理装置，其特征在于：所述第二活性炭层朝向所述池体的顶壁一面涂覆有二氧化钛涂层。
6.根据权利要求1所述的污水处理装置，其特征在于：所述纤维滤网层的过滤精度为2μm。
7.根据权利要求1所述的污水处理装置，其特征在于：所述输送装置为双螺旋输料机。
8.根据权利要求1所述的污水处理装置，其特征在于：所述输料装置上设置有进料漏斗。
说明书
一种污水处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水处理装置。
背景技术
现今生产、生活产生的污水量大，必须借助污水处理装置将污水处理后才能排放，从而达到可持续发展的要求。二氧化钛是一种能进行光能-化学能转换的半导体材料，并且二氧化钛化学性质稳定、高效、无毒、廉价、应用范围广以及不产生二次污染，利用它的光催化氧化性在较短的时间里将难降解毒性有机污染物氧化分解为CO2、H2O，把有毒有害的污染物氧化或还原为无害物;若能将二氧化钛与活性炭有机结合既能杀灭污水中有毒有害物质又能对污水进行过滤，则将为污水处理领域带来新的方向。
实用新型内容
本实用新型要解决的技术问题是提供一种既能杀灭污水中的有毒有害物质，又能过滤掉污水中的颗粒物，污水处理效果好的污水处理装置。
为了解决上述技术问题，本实用新型的方案为：一种污水处理装置，包括池体，所述池体的侧壁下端设置有污水进口，相对的侧壁上端设置有出液口，所述池体的底部设置有排污口，所述池体内从下往上依次设置有纤维滤网层、第一活性炭层、水膜层、生物膜层、第二活性炭层，所述第一活性炭层与所述水膜层之间设置有生物流化床悬浮载体，所述生物膜层与所述第二活性炭层之间设置有陶瓷平台载体，所述陶瓷平台载体为孔状结构，孔状表面积为20-25m2/g，所述池体外设置有用于将所述生物流化床悬浮载体输送至所述池体内的输料装置，所述第一活性炭层的下侧设置有第一紫外灯管，所述第二活性炭层的上侧设置有第二紫外灯管，所述第一紫外灯管的功率大于所述第二紫外灯管的功率。
优选地，所述生物膜层内设置有悬浮生物填料球。
优选地，所述陶瓷平台载体的孔状表面积为25m2/g。
优选地，所述第一活性炭层朝向纤维滤网层的表面涂覆有二氧化钛涂层。
优选地，所述第二活性炭层朝向所述池体的顶壁一面涂覆有二氧化钛涂层。
优选地，所述纤维滤网层的过滤精度为2μm。
优选地，所述输送装置为双螺旋输料机。
优选地，所述输料装置上设置有进料漏斗。
与现有技术相比，本实用新型的有益效果为：
本实用新型的污水处理装置，首先通过纤维滤网层过滤掉污水中的大颗粒物质，然后通过第一活性炭层和水膜层再次过滤，由于设置陶瓷平台载体，独特的孔状陶瓷平台不但可以容纳活性纳米材料，还可以大面积容纳有益菌群，因此水中的微生物被陶瓷平台载体吸收除掉，之后通过第二活性炭层再次过滤，后经由紫外灯管照射和二氧化钛氧化还原，最终杀灭污水中的所有细菌病毒，因此本污水处理装置对污水的处理效果好，同时结构简单，成本低廉。
