申请日2017.01.11
公开(公告)日2017.08.18
IPC分类号C02F9/02; C02F103/28
摘要
本实用新型涉及一种清洁造纸用废水排放设备，它包括沉降池，沉降池的下部均匀设置有冷凝管，沉降池的上部内设置有过滤网，沉降池的上侧的左部与右部分别连接有左集污池与右集污池，沉降池的上侧中部连接有导水管，导水管的上端连接有初级处理池，初级处理池的中部内设置有过滤格栅，过滤格栅的下部设置有搅拌轴，过滤格栅的上侧设置有隔污板，隔污板的上侧设置有刮污刷，初级处理池的左部上侧连接有进水管，左集污池和右集污池与初级处理池之间均连接有导污管，沉降池的右侧下部连接有出水管，出水管的下端连接有集水池，集水池的下端贯穿连接有分污池，总之本实用新型具有结构简单、排放较为洁净、便于操作的优点。
权利要求书
1.一种清洁造纸用废水排放设备，它包括沉降池，其特征在于：所述的沉降池的下部均匀设置有冷凝管，所述的沉降池的上部内设置有过滤网，所述的沉降池的上侧的左部与右部分别连接有左集污池与右集污池，所述的沉降池的上侧中部连接有导水管，所述的导水管的上端连接有初级处理池，所述的初级处理池的中部内设置有过滤格栅，所述的过滤格栅的下部设置有搅拌轴，所述的过滤格栅的上侧设置有隔污板，所述的隔污板的上侧设置有刮污刷，所述的初级处理池的左部上侧连接有进水管，所述的左集污池和右集污池与初级处理池之间均连接有导污管，所述的沉降池的右侧下部连接有出水管，所述的出水管的下端连接有集水池，所述的集水池的左侧设置有负压引流管，所述的集水池的右侧设置有雾化装置，所述的集水池的下端贯穿连接有分污池。
2.根据权利要求1所述的一种清洁造纸用废水排放设备，其特征在于：所述的搅拌轴设置有两套。
3.根据权利要求1所述的一种清洁造纸用废水排放设备，其特征在于：所述的刮污刷连接有驱动电机。
4.根据权利要求1所述的一种清洁造纸用废水排放设备，其特征在于：所述的左集污池与右集污池为同一种集污池。
5.根据权利要求1所述的一种清洁造纸用废水排放设备，其特征在于：所述的过滤网的孔径小于过滤格栅的孔径。
说明书
一种清洁造纸用废水排放设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种清洁造纸用废水排放设备。
背景技术
在造纸工业中需要使用大量的水，这部分水造纸的工艺流程中往往会携带大量的污染颗粒物，若是不经处理而直接排放的自然环境中，将会对环境造成较为严重的环境危害，因此要进行清洁造纸就必须对造纸用后的废水进行处理并通过专用的排放设备进行排放，我们知道污水中的污染物分为溶解性有机物和非溶解性物质，溶解性有机物在一定条件下，可以转化为非溶解性物质，污水处理的方法之一就是加入混凝剂和絮凝剂使大部分溶解性有机物转化成为非溶解性物质，再将全部或大部分非溶解性物质去除已达到净化污水的目的，但是现行的清洁造纸用废水排放设备往往只单纯注重对于废水的处理缓解，而对于排放设备的关注往往不够，特别是对于废水的初级处理的缓解不够注重。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、排放较为洁净、便于操作的清洁造纸用废水排放设备。

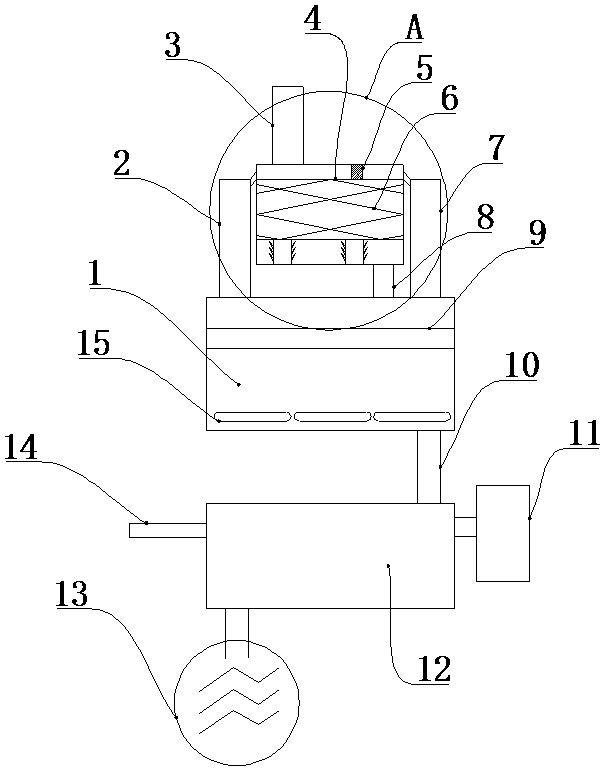

本实用新型的目的是这样实现的：一种清洁造纸用废水排放设备，它包括沉降池，所述的沉降池的下部均匀设置有冷凝管，所述的沉降池的上部内设置有过滤网，所述的沉降池的上侧的左部与右部分别连接有左集污池与右集污池，所述的沉降池的上侧中部连接有导水管，所述的导水管的上端连接有初级处理池，所述的初级处理池的中部内设置有过滤格栅，所述的过滤格栅的下部设置有搅拌轴，所述的过滤格栅的上侧设置有隔污板，所述的隔污板的上侧设置有刮污刷，所述的初级处理池的左部上侧连接有进水管，所述的左集污池和右集污池与初级处理池之间均连接有导污管，所述的沉降池的右侧下部连接有出水管，所述的出水管的下端连接有集水池，所述的集水池的左侧设置有负压引流管，所述的集水池的右侧设置有雾化装置，所述的集水池的下端贯穿连接有分污池。
所述的搅拌轴设置有两套。
所述的刮污刷连接有驱动电机。
所述的左集污池与右集污池为同一种集污池。
所述的过滤网的孔径小于过滤格栅的孔径。
本实用新型的有益效果：通过在沉降池的上部增加初级处理池，先在初级处理池内将粒径较大的颗粒通过刮污刷进行处理，同时初级处理池底部的旋转轴将污水进行搅拌，进而生成微气泡，使得粒径较大的颗粒上浮，与此同时过滤格栅所过滤的部分颗粒物也在旋转力的带动下进行上浮并到达隔污板位置，最后再通过刮污刷进行刮除，并最终通过导污管排进集污池内，然后再通过集水池内的负压引流管和雾化装置进行深度的污水处理，总之本实用新型具有结构简单、排放较为洁净、便于操作的优点。
