申请日2017.01.11
公开(公告)日2017.08.15
IPC分类号C02F9/02; C02F103/36
摘要
本实用新型公开了一种采用地沟油提炼生物柴油污水处理装置,包括储水池、脱色过滤纱网和过滤管，所述过滤管安装在污水排放口上，且所述过滤管的下方靠近污水排放口的位置处设置有沉淀槽，所述沉淀槽的下方设置有排污口，所述脱色过滤纱网安装在过滤管的内部沉淀槽远离污水排放口的一侧，所述储水池安装在脱色过滤纱网的下方，且所述储水池的上方设置有抽水泵，所述抽水泵的上方设置有抽水电机，在污水排放口上安装了过滤管，并在过滤管的内部安装了脱色过滤纱网，可以将污水中的颜色和异味进行去除，经过处理的水进入储水池，可通过抽水泵将储水池内的水抽入到锅炉内进行回收利用，真正的实现了节能减排或者零排放。
权利要求书

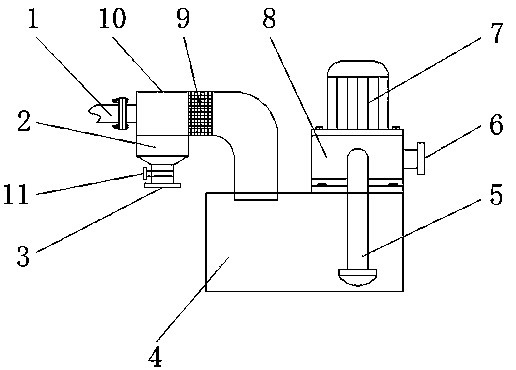

1.一种采用地沟油提炼生物柴油污水处理装置，包括储水池(4)、脱色过滤纱网(9)和过滤管(10)，其特征在于：所述过滤管(10)安装在污水排放口(1)上，且所述过滤管(10)的下方靠近污水排放口(1)的位置处设置有沉淀槽(2)，所述沉淀槽(2)的下方设置有排污口(3)，所述脱色过滤纱网(9)安装在过滤管(10)的内部沉淀槽(2)远离污水排放口(1)的一侧，所述储水池(4)安装在脱色过滤纱网(9)的下方，且所述储水池(4)的上方设置有抽水泵(8)，所述抽水泵(8)的上方设置有抽水电机(7)，且所述抽水泵(8)的前表面设置有抽水管(5)，所述抽水泵(8)的一侧设置有出水口(6)，所述抽水电机(7)与外部电源电性连接。
2.根据权利要求1所述的一种采用地沟油提炼生物柴油污水处理装置，其特征在于：所述排污口(3)上设置有控制阀(11)。
3.根据权利要求1所述的一种采用地沟油提炼生物柴油污水处理装置，其特征在于：所述过滤管(10)的一端与污水排放口(1)通过紧固螺栓固定连接，且所述过滤管(10)的另一端伸入到储水池(4)的内部。
4.根据权利要求1所述的一种采用地沟油提炼生物柴油污水处理装置，其特征在于：所述抽水管(5)伸入到储水池(4)的内部。
5.根据权利要求1所述的一种采用地沟油提炼生物柴油污水处理装置，其特征在于：所述抽水泵(8)通过紧固螺母固定安装在储水池(4)上。
说明书
一种采用地沟油提炼生物柴油污水处理装置
技术领域
本实用新型涉及地沟油提炼生物柴油技术领域，具体为一种采用地沟油提炼生物柴油污水处理装置。
背景技术
生物柴油(Biodiesel)是一种较为洁净的合成油，普遍用于拖拉机、卡车、船舶等。它是指以油料作物如大豆、油菜、棉、棕榈等，野生油料植物和工程微藻等水生植物油脂以及动物油脂、餐饮垃圾油等为原料油通过酯交换或热化学工艺制成的可代替石化柴油的再生性柴油燃料。生物柴油是生物质能的一种，其在物理性质上与石化柴油接近，但化学组成不同。生物柴油是含氧量极高的复杂有机成分的混合物，这些混合物主要是一些分子量大的有机物，几乎包括所有种类的含氧有机物，如：酯、醚、醛、酮、酚、有机酸、醇等。 复合型生物柴油是以废弃的动植物油、废机油及炼油厂的副产品为原料，再加入催化剂，经专用设备和特殊工艺合成。在地沟油提炼生物柴油的工艺中会产生大量的污水，然而，现有的处理工艺仅对污水中的有害物质进行处理，然后就直接排放了，然而污水中还比较脏的颜色和异味，仍然对环境存在污染，而且直接将污水排放严重的浪费水资源。
所以，如何设计一种采用地沟油提炼生物柴油污水处理装置，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种采用地沟油提炼生物柴油污水处理装置，以解决上述背景技术中提出的现有的处理工艺仅对污水中的有害物质进行处理，然后就直接排放了，然而污水中还比较脏的颜色和异味，仍然对环境存在污染，而且直接将污水排放严重的浪费水资源等问题。
为实现上述目的，本实用新型提供如下技术方案：一种采用地沟油提炼生物柴油污水处理装置，包括储水池、脱色过滤纱网和过滤管，所述过滤管安装在污水排放口上，且所述过滤管的下方靠近污水排放口的位置处设置有沉淀槽，所述沉淀槽的下方设置有排污口，所述脱色过滤纱网安装在过滤管的内部沉淀槽远离污水排放口的一侧，所述储水池安装在脱色过滤纱网的下方，且所述储水池的上方设置有抽水泵，所述抽水泵的上方设置有抽水电机，且所述抽水泵的前表面设置有抽水管，所述抽水泵的一侧设置有出水口，所述抽水电机与外部电源电性连接。
进一步的，所述排污口上设置有控制阀。
进一步的，所述过滤管的一端与污水排放口通过紧固螺栓固定连接，且所述过滤管的另一端伸入到储水池的内部。
进一步的，所述抽水管伸入到储水池的内部。
进一步的，所述抽水泵通过紧固螺母固定安装在储水池上。
与现有技术相比，本实用新型的有益效果是：该一种采用地沟油提炼生物柴油污水处理装置在污水排放口上安装了过滤管，并在过滤管的内部安装了脱色过滤纱网，可以将污水中的颜色和异味进行去除，经过处理的水进入储水池，可通过抽水泵将储水池内的水抽入到锅炉内进行回收利用，真正的实现了节能减排或者零排放。
