申请日2017.01.11
公开(公告)日2017.08.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理系统，其包括控制系统，以及与控制系统相连接的初级过滤池、钟式沉砂池、CASS生化池、消毒池和污泥处理池;初级过滤池、钟式沉砂池和CASS生化池依次连接，CASS生化池分别连接消毒池和污泥处理池;CASS生化池内设置有分别连接控制系统输出端的第一电控阀门、第二电控阀门、潜水搅拌器、变频器、滗水器、第一污泥泵和电动蝶阀，分别连接控制系统输入端的ORP测试仪、溶解氧测试仪、PH测试仪和超声波液位计。本实用新型可以提高污水处理系统的自动化能力，提高污水处理效率，降低人工劳动力。
权利要求书

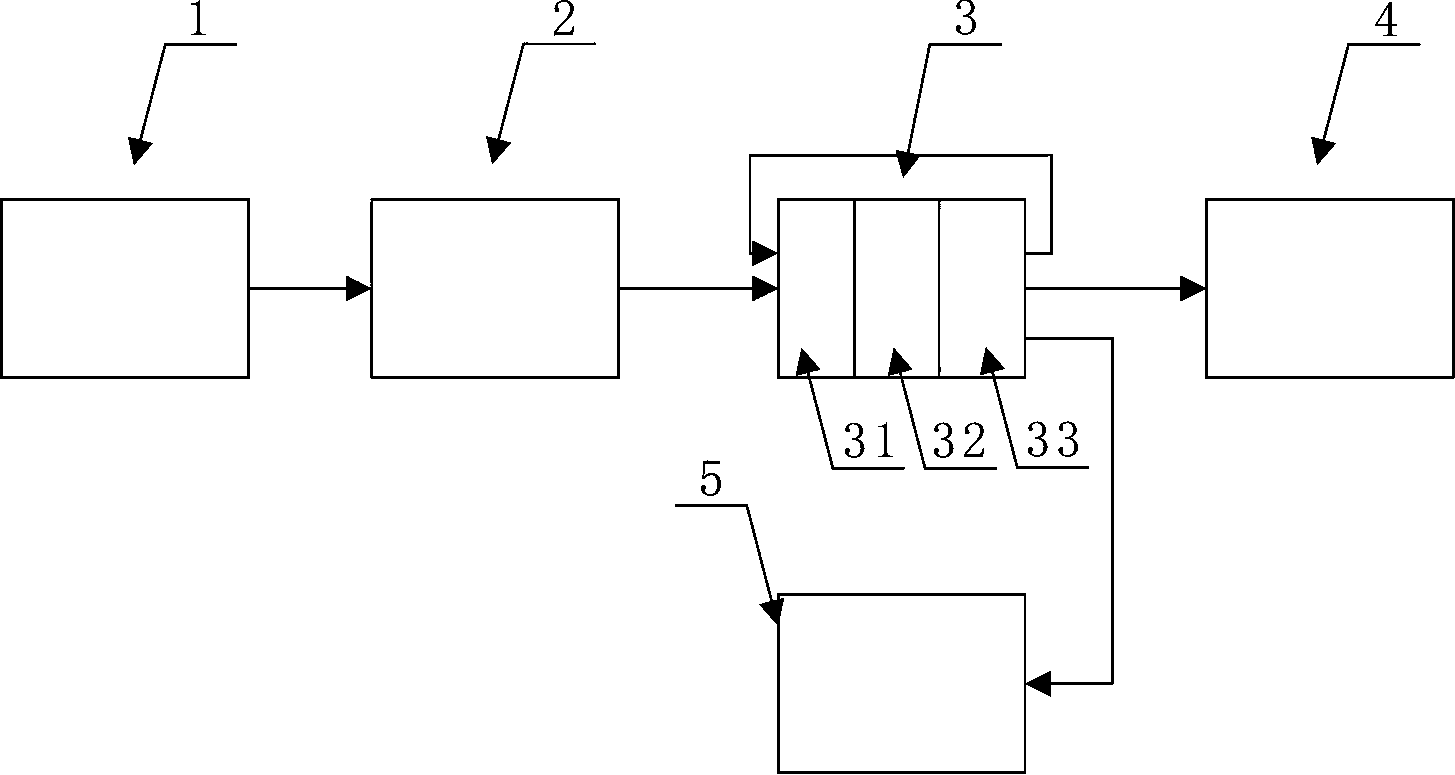

1.一种污水处理系统，其特征在于：包括控制系统，以及与所述控制系统相连接的初级过滤池(1)、钟式沉砂池(2)、CASS生化池(3)、消毒池(4)和污泥处理池(5);所述初级过滤池(1)、钟式沉砂池(2)和CASS生化池(3)依次连接，所述CASS生化池(3)分别连接消毒池(4)和污泥处理池(5);
所述CASS生化池(3)包括生物选择区(31)、预反应区(32)和主反应区(33)，所述生物选择区(31)通过第一电控阀门连接预反应区(32)，预反应区(32)通过第二电控阀门连接主反应区(33);
所述生物选择区(31)内设置有潜水搅拌器;所述主反应区(33)内设置有ORP测试仪、溶解氧测试仪、PH测试仪和超声波液位计，主反应区(33)的底部设置有橡胶膜微孔曝气盘和第一污泥泵，主反应区(33)上设置有滗水器;
所述橡胶膜微孔曝气盘连接一鼓风机，所述鼓风机上设置有变频器;所述橡胶膜微孔曝气盘与鼓风机之间还设置有电动蝶阀;
所述第一电控阀门、第二电控阀门、潜水搅拌器、变频器、滗水器、第一污泥泵和电动蝶阀分别连接控制系统的输出端，所述ORP测试仪、溶解氧测试仪、pH测试仪和超声波液位计分别连接控制系统的输入端。
2.根据权利要求1所述的污水处理系统，其特征在于：所述初级过滤池(1)通过第一格栅机和第二格栅机连接钟式沉砂池(2)，所述第一格栅机的后方均设置有第一无轴螺旋输送机，第二格栅机的后方设置有第二无轴螺旋输送机;第一格栅机的前方设置有位于初级过滤池(1)内的第一水位传感器，第一格栅机和第二格栅机之间设置有位于初级过滤池(1)内的第二水位传感器，第二格栅机的后方设置有位于钟式沉砂池(2)中的第三水位传感器;
所述第一无轴螺旋输送机、第二无轴螺旋输送机、第一格栅机和第二格栅机均连接控制系统的输出端，所述第一水位传感器、第二水位传感器和第三水位传感器均连接控制系统的输入端。
3.根据权利要求2所述的污水处理系统，其特征在于：所述钟式沉砂池(2)中设置有砂水分离器和罗茨风机，所述砂水分离器的出水端连接生物选择区(31)，所述砂水分离器和罗茨风机均连接控制系统的输出端。
4.根据权利要求3所述的污水处理系统，其特征在于：所述消毒池(4)通过滗水器连接主反应区(33)，消毒池(4)中设置有第一加药装置，所述第一加药装置连接控制系统的输出端。
5.根据权利要求3所述的污水处理系统，其特征在于：所述污泥处理池(5)通过第一污泥泵连接主反应区(33)，污泥处理池(5)中设置有带式浓缩压滤机、纤维束过滤器和第二加药装置，所述带式浓缩压滤机、纤维束过滤器和第二加药装置分别连接控制系统的输出端。
6.根据权利要求3所述的污水处理系统，其特征在于：还包括第二污泥泵，所述第二污泥泵的吸泥口连接主反应区(33)，第二污泥泵的出泥端连接生物选择区(31)，第二污泥泵连接控制系统的输出端。
7.根据权利要求1-6任一所述的污水处理系统，其特征在于：所述控制系统为S7-300，控制系统中设置有通信模块，所述通信模块有线和/或无线连接上位机。
说明书
一种污水处理系统
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水处理系统。
背景技术
20 世纪 80 年代开始，国家开始重视环境保护，在中型以上城市投入大量资金，兴建城市污水处理设施。我国污水处理状况日益受到政府重视，将发达国家的自动控制技术引进处理污水进程。我国污水处理基本靠人为守护机器，效率和自动化偏低，操作人员劳动负荷较大，运行成本较高。究其原因，主要是当时我国的污水处理行业多为不集中的污水处理站，企业规模小，处理负荷低，技术落后、资金匮乏且运行人员专业素质不足。所以，为适应现代城市化及工业化的发展需求，这些分散型污水处理站必须进行项目改造与技术创新，以此提升污水处理能力与效率。
实用新型内容
针对现有技术中的上述不足，本实用新型提供的一种污水处理系统解决了现有污水在处理时效率低，操作人员劳动负荷大的问题。
为了达到上述发明目的，本实用新型采用的技术方案为：
提供一种污水处理系统，其包括控制系统，以及与控制系统相连接的初级过滤池、钟式沉砂池、CASS生化池、消毒池和污泥处理池;初级过滤池、钟式沉砂池和CASS生化池依次连接， CASS生化池分别连接消毒池和污泥处理池;
CASS生化池包括生物选择区、预反应区和主反应区，生物选择区通过第一电控阀门连接预反应区，预反应区通过第二电控阀门连接主反应区;生物选择区内设置有潜水搅拌器;主反应区内设置有ORP测试仪、溶解氧测试仪、PH测试仪和超声波液位计，主反应区的底部设置有橡胶膜微孔曝气盘和第一污泥泵，主反应区上设置有滗水器，橡胶膜微孔曝气盘连接一鼓风机，鼓风机上设置有变频器;橡胶膜微孔曝气盘与鼓风机之间还设置有电动蝶阀;第一电控阀门、第二电控阀门、潜水搅拌器、变频器、滗水器、第一污泥泵和电动蝶阀分别连接控制系统的输出端， ORP测试仪、溶解氧测试仪、PH测试仪和超声波液位计分别连接控制系统的输入端。
进一步地，初级过滤池通过第一格栅机和第二格栅机连接钟式沉砂池，第一格栅机的后方均设置有第一无轴螺旋输送机，第二格栅机的后方设置有第二无轴螺旋输送机;第一格栅机的前方设置有位于初级过滤池内的第一水位传感器，第一格栅机和第二格栅机之间设置有位于初级过滤池内的第二水位传感器，第二格栅机的后方设置有位于钟式沉砂池中的第三水位传感器，第一无轴螺旋输送机、第二无轴螺旋输送机、第一格栅机和第二格栅机均连接控制系统的输出端，第一水位传感器、第二水位传感器和第三水位传感器均连接控制系统的输入端。
进一步地，钟式沉砂池中设置有砂水分离器和罗茨风机，砂水分离器的出水端连接生物选择区，砂水分离器和罗茨风机均连接控制系统的输出端。
进一步地，消毒池通过滗水器连接主反应区，消毒池中设置有第一加药装置，第一加药装置连接控制系统的输出端。
进一步地，污泥处理池通过第一污泥泵连接主反应区，污泥处理池中设置有带式浓缩压滤机、纤维束过滤器和第二加药装置，带式浓缩压滤机、纤维束过滤器和第二加药装置分别连接控制系统的输出端。
进一步地，还包括第二污泥泵，第二污泥泵的吸泥口连接主反应区，第二污泥泵的出泥端连接生物选择区，第二污泥泵连接控制系统的输出端。
进一步地，控制系统为S7-300，控制系统中设置有通信模块，通信模块有线和/或无线连接上位机。
本实用新型的有益效果为：
1、本实用新型通过ORP测试仪、溶解氧测试仪、PH测试仪、超声波液位计和水位传感器得到部分处理池的状态信息，并将该信息发送给处理器，处理器针对预设在存储器中的阈值，实现对各个机器的自动化控制;同时，处理器还可以通过通信模块将处理进度发送至上位机，供上位机查看，上位机也可以通过通信模块向处理器发送操作指令，进行人为控制。
