申请日2016.08.30
公开(公告)日2017.03.22
IPC分类号C02F1/04
摘要
本实用新型公开了一种MVR废水处理系统，涉及水处理领域。所述系统包括：MVR一级蒸发器、搅拌罐、MVR二级蒸发器、酸性辅料添加罐、碱性辅料添加罐、回收罐和离心机;所述MVR一级蒸发器、所述搅拌罐、所述MVR二级蒸发器按序连接，所述MVR一级蒸发器的回水出口与所述MVR二级蒸发器的回水出口通过回水管分别与所述离心机连接，所述MVR一级蒸发器还与污水源连接，所述酸性辅料添加罐和所述碱性辅料添加罐分别与所述搅拌罐连接，所述搅拌罐还连接有回收罐。与现有技术相比，本实用新型采用冷凝水实现离心装置的水冷降温，整体所需水资源大大降低，因此更加节能环保，同时压降了成本。

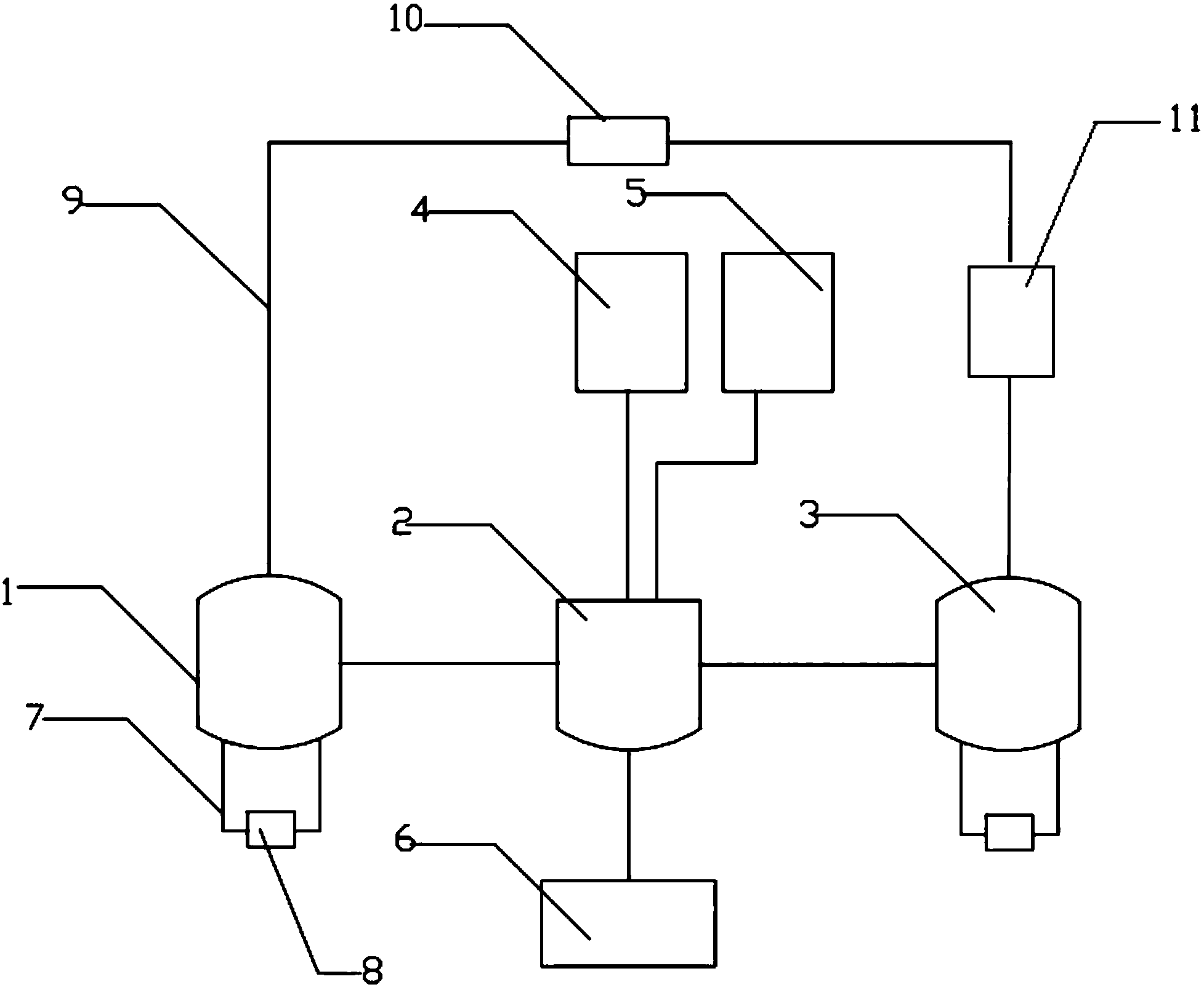

摘要附图
权利要求书
1.一种MVR废水处理系统，其特征在于，所述系统包括：MVR一级蒸发器(1)、搅拌罐(2)、MVR二级蒸发器(3)、酸性辅料添加罐(4)、碱性辅料添加罐(5)、回收罐(6)和离心机(11);
所述MVR一级蒸发器(1)、所述搅拌罐(2)、所述MVR二级蒸发器(3)按序连接，所述MVR一级蒸发器(1)的回水出口与所述MVR二级蒸发器(3)的回水出口通过回水管(9)分别与所述离心机(11)连接，所述MVR一级蒸发器(1)还与污水源连接，所述酸性辅料添加罐(4)和所述碱性辅料添加罐(5)分别与所述搅拌罐(2)连接，所述搅拌罐(2)还连接有回收罐(6)。
2.根据权利要求1所述MVR废水处理系统，其特征在于，所述MVR一级蒸发器(1)与所述离心机(11)之间连接的回水管上设置水泵(10)。
3.根据权利要求1所述MVR废水处理系统，其特征在于，所述MVR一级蒸发器(1)和所述MVR二级蒸发器(3)上均安装有回气管(7)。
4.根据权利要求3所述MVR废水处理系统，其特征在于，所述回气管(7)安装压缩机(8)。
5.根据权利要求1所述MVR废水处理系统，其特征在于，所述酸性辅料添加罐(4)与所述搅拌罐(2)连接的管道、所述碱性辅料添加罐(5)与所述搅拌罐(2)连接的管道均设置电磁阀。
6.根据权利要求1所述MVR废水处理系统，其特征在于，所述回水管(9)内安装温度传感器，且所述温度传感器连接温度传感器显示器。
说明书
一种MVR废水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种MVR废水处理系统。
背景技术
工业废水MVR蒸发器(mechanical vapor recompression)简称MVR，其采用重新利用自身产生的二次蒸汽的能量，从而减少对外界能源的需求的节能技术，早在60年代，被广泛的用于化工、食品、造纸、医药、海水淡化及污水处理等领域。
但是，在MVR被用于水处理领域时存在以下不足：现有MVR废水处理系统存在水资源浪费的问题，主要体现在冷却水浪费，因此需要对此加以改进。
实用新型内容
本实用新型的目的在于提供一种MVR废水处理系统，从而解决现有技术中存在的前述问题。
为了实现上述目的，本实用新型所述MVR废水处理系统，所述系统包括：MVR一级蒸发器、搅拌罐、MVR二级蒸发器、酸性辅料添加罐、碱性辅料添加罐、回收罐和离心机;
所述MVR一级蒸发器、所述搅拌罐、所述MVR二级蒸发器按序连接，所述MVR一级蒸发器的回水出口与所述MVR二级蒸发器的回水出口通过回水管分别与所述离心机连接，所述MVR一级蒸发器还与污水源连接，所述酸性辅料添加罐和所述碱性辅料添加罐分别与所述搅拌罐连接，所述搅拌罐还连接有回收罐。
优选地，所述MVR一级蒸发器与所述离心机之间连接的回水管上设置水泵。
优选地，所述MVR一级蒸发器和所述MVR二级蒸发器上均安装有回气管。
更优选地，所述回气管安装压缩机。
优选地，所述酸性辅料添加罐与所述搅拌罐连接的管道、所述碱性辅料添加罐与所述搅拌罐连接的管道均设置电磁阀。
优选地，所述回水管内安装温度传感器，且所述温度传感器连接温度传感器显示器。
本实用新型的有益效果是：
与现有技术相比，本实用新型采用冷凝水实现离心装置的水冷降温，整体所需水资源大大降低，因此更加节能环保，同时压降了成本。
