申请日2016.08.30
公开(公告)日2017.03.22
IPC分类号C01B5/02
摘要
本实用新型公开了一种重水处理塔，包括底座、塔身和冷凝器，所述底座设置在塔身底部，且塔身顶部设置有冷凝器，所述冷凝器顶部固定安装有冷凝器管板，且冷凝器管板上开设有通孔,所述塔身的底部设置有加热板，且加热板上设置有加热杆，所述塔身内部的一侧设置有第一水位开关和第二水位开关，所述塔身内部的顶部设置有导汽板，所述出水口上设置有外盖，所述成品槽与冷凝器之间设置有滤板，所述成品槽底部的塔身一侧设置有进水口，且进水口内设置有塞子，它采用在塔身内部设置第一水位开关和第二水位开关，水位开关将其状态传送给控制板，再由控制板根据水位开关的状态来控制加热板和加热杆的状态，实用性强，易于推广使用。

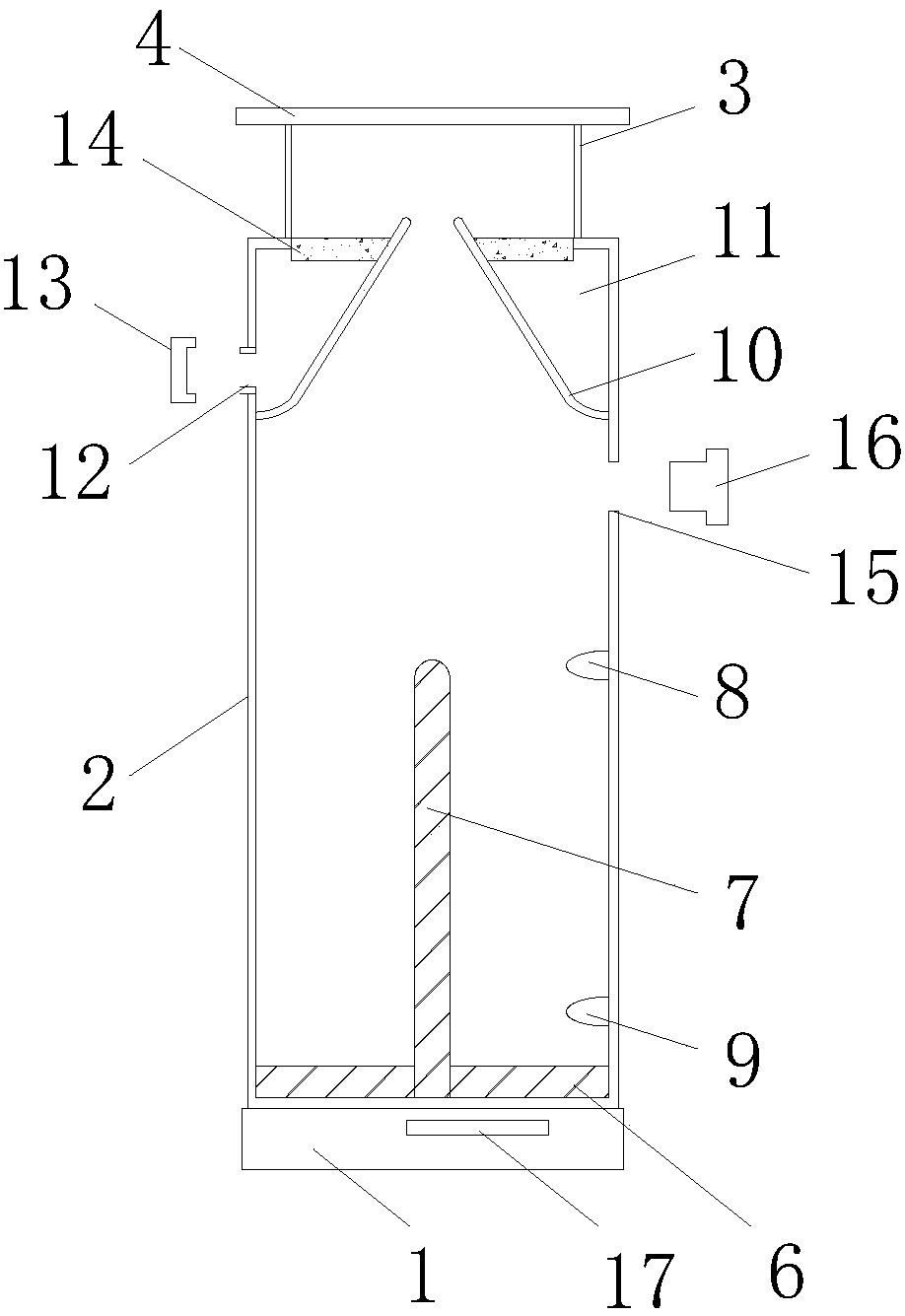

摘要附图
权利要求书
1.一种重水处理塔，包括底座(1)、塔身(2)和冷凝器(3)，其特征在于：所述底座(1)设置在塔身(2)底部，且塔身(2)顶部设置有冷凝器(3)，所述冷凝器(3)顶部固定安装有冷凝器管板(4)，且冷凝器管板(4)上开设有通孔(5),所述塔身(2)的底部设置有加热板(6)，且加热板(6)上设置有加热杆(7)，所述塔身(2)内部的一侧设置有第一水位开关(8)和第二水位开关(9)，所述塔身(2)内部的顶部设置有导汽板(10)，所述导汽板(10)与塔身(2)之间设置有成品槽(11)，且成品槽(11)的一侧的塔身(2)上开设有出水口(12)，所述出水口(12)上设置有外盖(13)，所述成品槽(11)与冷凝器(3)之间设置有滤板(14)，所述成品槽(11)底部的塔身(2)一侧设置有进水口(15)，且进水口(15)内设置有塞子(16)，所述底座(1)的内部设置有控制板(17)。
2.根据权利要求1所述的一种重水处理塔，其特征在于：所述控制板(17)通过导线与加热板(6)、加热杆(7)、第一水位开关(8)和第二水位开关(9)电性连接。
3.根据权利要求1所述的一种重水处理塔，其特征在于：所述导汽板(10)为倒漏斗形状。
4.根据权利要求1所述的一种重水处理塔，其特征在于：所述底座(1)、塔身(2)和冷凝器(3)均为金属材质构件。
5.根据权利要求1所述的一种重水处理塔，其特征在于：所述通孔(5)设置有数个，且均匀分布在冷凝器管板(4)上。
6.根据权利要求1所述的一种重水处理塔，其特征在于：所述第一水位开关(8)的位置高于第二水位开关(9)。
说明书
一种重水处理塔
技术领域
本实用新型涉及重水处理设备技术领域，具体为一种重水处理塔。
背景技术
重水是由氘和氧组成的化合物，其相对分子质量为20.0275，比水的相对分子质量18.0153高出约11%，因此叫做重水。在天然水中，重水的含量约占0.02%。由于氘与氢的性质差别极小，因此重水和普通水也很相似。重水是水的一种，但在重水分子内的两个氢同位素，比一般氢原子又各多一个中子，因此造成重水分子的质量比一般水要重，在自然界中，重水的含量很少，通常通过电解法来生产重水，但是初步加工的重水内仍然残留许多杂质，影响正常使用。
发明内容
现有技术难以满足人们的需要，为了解决上述存在的问题，本实用新型提出了一种重水处理塔，它采用在塔身内部设置第一水位开关和第二水位开关，水位开关将其状态传送给控制板，再由控制板根据水位开关的状态来控制加热板和加热杆的状态。
为实现上述目的，本实用新型提供如下技术方案：一种重水处理塔，包括底座、塔身和冷凝器，所述底座设置在塔身底部，且塔身顶部设置有冷凝器，所述冷凝器顶部固定安装有冷凝器管板，且冷凝器管板上开设有通孔,所述塔身的底部设置有加热板，且加热板上设置有加热杆，所述塔身内部的一侧设置有第一水位开关和第二水位开关，所述塔身内部的顶部设置有导汽板，所述导汽板与塔身之间设置有成品槽，且成品槽的一侧的塔身上开设有出水口，所述出水口上设置有外盖，所述成品槽与冷凝器之间设置有滤板，所述成品槽底部的塔身一侧设置有进水口，且进水口内设置有塞子，所述底座的内部设置有控制板。
进一步，所述控制板通过导线与加热板、加热杆、第一水位开关和第二水位开关电性连接。
进一步，所述导汽板为倒漏斗形状。
进一步，所述底座、塔身和冷凝器均为金属材质构件。
进一步，所述通孔设置有数个，且均匀分布在冷凝器管板上。
进一步，所述第一水位开关的位置高于第二水位开关。
与现有技术相比，本实用新型的有益效果是：该重水处理塔，它采用在塔身内部设置第一水位开关和第二水位开关，水位开关将其状态传送给控制板，再由控制板根据水位开关的状态来控制加热板和加热杆的状态，当水位高于水位开关时，水位开关开启，反之关闭，当第一水位开关关闭时加热杆停止工作，当两个水位开关均关闭时，加热板和加热杆均停止工作，降低了工作量，另外，加热杆垂直安装在加热板上，提高了加热装置与重水的接触面积，升温速度快，提高了效率，导汽板为倒漏斗形状，能够将蒸汽引导到冷凝器上，冷凝成液体后流到成品槽内，实用性强，易于推广使用。
