申请日2016.08.29
公开(公告)日2016.12.21
IPC分类号C02F9/10; B01D53/22
摘要
本发明公开了一种处理高浓度有机废水的电化学反应器，包括反应容器、过滤池、电源接口、插头、高温高压箱、冷却池和遥控器，所述过滤池左侧安装有进水口，所述过滤池右侧安装有反应容器，所述反应容器上方安装有气体过滤膜，所述反应容器右侧安装有液体过滤膜，所述反应容器内部安装有阳极板，所述反应容器内部安装有阴极板，且阴极板右侧安装有电源接口，所述电源接口下方安装有电源线，且电源线右侧安装有插头，所述插头上方安装有加热丝。本发明通过安装有阴极板和阳极板，有效的对有机废水进行氧化还原处理，同时高温高压处理，对废水处理更彻底，有效地保护环境，减少污水的排放。

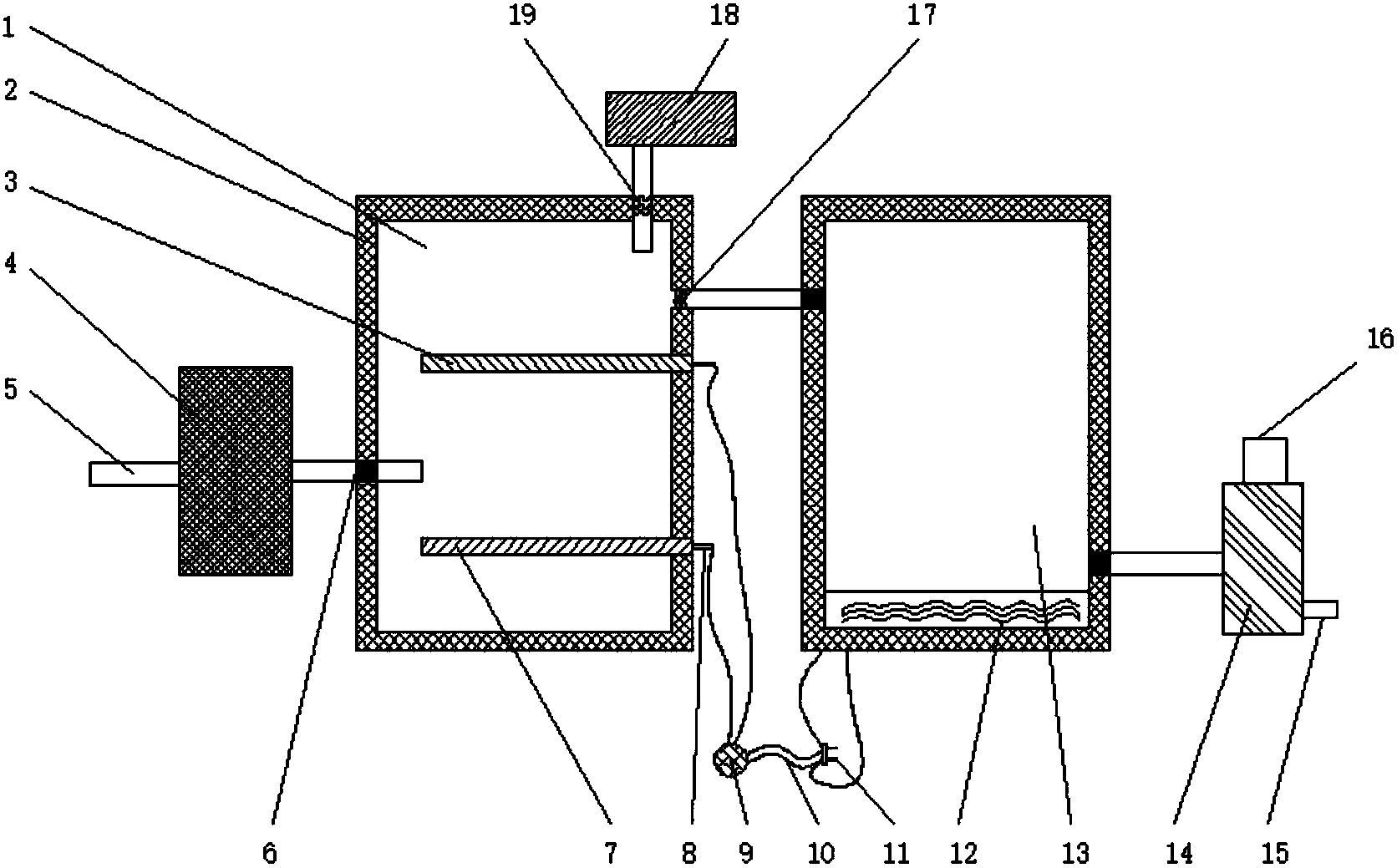

摘要附图
权利要求书
1.一种处理高浓度有机废水的电化学反应器，包括反应容器(1)、过滤池(4)、电源接口(8)、插头(11)、高温高压箱(13)、冷却池(14)和遥控器(16)，其特征在于，所述过滤池(4)左侧安装有进水口(5)，所述过滤池(4)右侧安装有反应容器(1)，所述反应容器(1)上方安装有气体过滤膜(19)，所述反应容器(1)右侧安装有液体过滤膜(17)，所述反应容器(1)内部安装有阳极板(3)，所述反应容器(1)内部安装有阴极板(7)，且阴极板(7)右侧安装有电源接口(8)，所述电源接口(8)下方安装有电源线(10)，且电源线(10)右侧安装有插头(11)，所述插头(11)上方安装有加热丝(12)，且加热丝(12)上方安装有高温高压箱(13)，所述高温高压箱(13)右侧安装有冷却池(14)，所述冷却池(14)右侧安装有出水口(15)，所述冷却池(14)上方安装有遥控器(16)，所述遥控器(16)表面安装有按键(21)，所述遥控器(16)表面安装有指示灯(20)，且指示灯(20)右侧安装有开关(22)。
2.根据权利要求1所述的一种处理高浓度有机废水的电化学反应器，其特征在于，所述反应容器(1)表面安装有防爆层(2)。
3.根据权利要求1所述的一种处理高浓度有机废水的电化学反应器，其特征在于，所述进水口(5)右侧安装有电动阀门(6)。
4.根据权利要求1所述的一种处理高浓度有机废水的电化学反应器，其特征在于，所述电源线(10)左侧安装有整流器(9)。
5.根据权利要求1所述的一种处理高浓度有机废水的电化学反应器，其特征在于，所述气体过滤膜(19)上方安装有气体处理器(18)。
说明书
一种处理高浓度有机废水电化学反应器
技术领域
本发明涉及有机废水处理技术领域，尤其涉及一种处理高浓度有机废水的电化学反应器。
背景技术
当前，水资源是世界各国普遍面临急需解决的问题之一，随着经济的发展，工业、生活用水量越来越大，同时排向自然的工业、生活废水也越来越多，因而治理水体污染将尤为重要，一种处理高浓度有机废水的电化学反应器是针对此种现象研究的一种设备，通过过滤池、电化学反应，高温高压处理，最后经冷却池冷却，将高浓度有机废水处理成达到排放标准的水体，有效的减少了对环境的污染。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种处理高浓度有机废水的电化学反应器。
为了实现上述目的，本发明采用了如下技术方案：
一种处理高浓度有机废水的电化学反应器，包括反应容器、过滤池、电源接口、插头、高温高压箱、冷却池和遥控器，所述过滤池左侧安装有进水口，所述过滤池右侧安装有反应容器，所述反应容器上方安装有气体过滤膜，所述反应容器右侧安装有液体过滤膜，所述反应容器内部安装有阳极板，所述反应容器内部安装有阴极板，且阴极板右侧安装有电源接口，所述电源接口下方安装有电源线，且电源线右侧安装有插头，所述插头上方安装有加热丝，且加热丝上方安装有高温高压箱，所述高温高压箱右侧安装有冷却池，所述冷却池右侧安装有出水口，所述冷却池上方安装有遥控器，所述遥控器表面安装有按键，所述遥控器表面安装有指示灯，且指示灯右侧安装有开关。
优选的，所述反应容器表面安装有防爆层。
优选的，所述进水口右侧安装有电动阀门。
优选的，所述电源线左侧安装有整流器。
优选的，所述气体过滤膜上方安装有气体处理器。
本发明中，通过安装有过滤池，将需要处理的有机废水进行预处理后注入反应容器，防止杂质过多产生沉淀物，通过安装气体处理器对氧化还原有机废水产生的气体进行处理，有效的减小了对大气的污染，通过安装高温高压箱，对反应容器处理后的有机废水进行高温高压处理，使其对有害物质的处理更加彻底，通过冷却池后排出，进一步的减少了对环境的污染。
