申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号B01D36/04
摘要

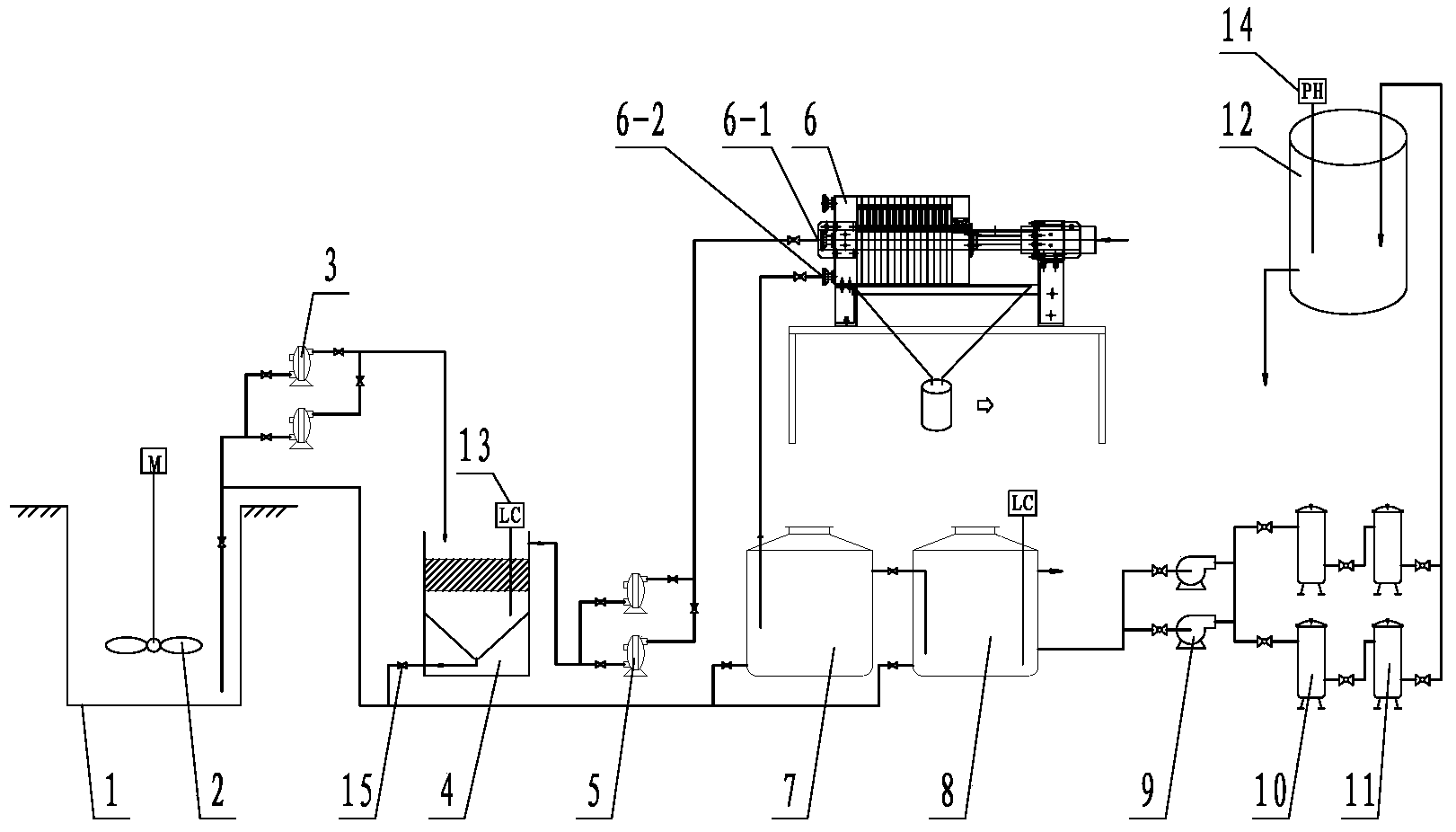

本发明公开了一种铅酸蓄电池合膏废水回用设备，涉及铅酸蓄电池生产技术领域，包括废水收集池，所述废水收集池通过地坑泵与斜管沉淀器连通;所述斜管沉淀器的出液口通过压滤泵与压滤机的进料口相连接，所述压滤机的滤液出口连接有一级缓存罐，所述一级缓存罐的溢流口连接二级缓存罐，所述二级缓存罐依次通过滤液泵、布袋过滤器和精密过滤器与回用水储罐连通。本发明解决了现有的铅酸蓄电池污水处理站的铅处理负担大以及合膏机清洗用水消耗大的问题。
摘要附图
权利要求书
1.一种铅酸蓄电池合膏废水回用设备，其特征在于：包括废水收集池，所述废水收集池通过地坑泵与斜管沉淀器连通;所述斜管沉淀器的出液口通过压滤泵与压滤机的进料口相连接，所述压滤机的滤液出口连接有一级缓存罐，所述一级缓存罐的溢流口连接二级缓存罐，所述二级缓存罐依次通过滤液泵、布袋过滤器和精密过滤器与回用水储罐连通。
2.根据权利要求1所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述废水收集池内设置有搅拌装置。
3.根据权利要求2所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述搅拌装置为机械搅拌装置。
4.根据权利要求3所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述斜管沉淀器、所述一级缓存罐和所述二级缓存罐分别设置有与所述废水收集池连通的排污阀。
5.根据权利要求1至4任一项权利要求所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述斜管沉淀器和所述二级缓存罐分别设置有与相应泵体联动的液位传感器。
6.根据权利要求5所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述回用水储罐设置有PH传感器。
7.根据权利要求6所述的铅酸蓄电池合膏废水回用设备，其特征在于：分别具有两组所述地坑泵、所述压滤泵、所述滤液泵、所述布袋过滤器和所述精密过滤器。
8.根据权利要求7所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述回用水储罐设有连接至清洗机的自流用水口，二级缓存罐上部开设有连接至所述废水收集池的溢流口。
9.根据权利要求8所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述压滤机为板框压滤机。
10.根据权利要求9所述的铅酸蓄电池合膏废水回用设备，其特征在于：所述压滤机的过滤面积为30m2;所述布袋过滤器的过滤精度为20um，所述精密过滤器的过滤精度为5um，所述布袋过滤器和所述精密过滤器的流量为15m3/h。
说明书
铅酸蓄电池合膏废水回用设备
技术领域
本发明涉及铅酸蓄电池生产技术领域，尤其是一种用于处理铅酸蓄电池生产废水的设备。
背景技术
在铅酸蓄电池的生产环节中会产生大量的废水，这些废水根据生产环节的不同，会含有不同的污染物，这些污染物均对环境产生极大的危害，因而需要对各种废水进行综合处理达到排放要求后，才能予以排放。合膏机是铅酸蓄电池的主要生产设备，放置在合膏平台二层的合膏机经常需要清洗，一直以来合膏作业区域都没有专门的合膏废水处理设备，清洗水都是自流走排放到污水站进行处理的，但是此部分水因为含有大量铅膏，会增大污水处理站的铅处理负担;另外，废水经污水站处理后，直接排入到沟渠或河流等就近的收纳水体中，处理水没能得到合理利用，合膏机清洗用水消耗大。
发明内容
本发明的目的是提供一种铅酸蓄电池合膏废水回用设备，这种设备可以解决现有的铅酸蓄电池污水处理站的铅处理负担大以及合膏机清洗用水消耗大的问题。
为了解决上述问题，本发明采用的技术方案是：这种铅酸蓄电池合膏废水回用设备包括包括废水收集池，所述废水收集池通过地坑泵与斜管沉淀器连通;所述斜管沉淀器的出液口通过压滤泵与压滤机的进料口相连接，所述压滤机的滤液出口连接有一级缓存罐，所述一级缓存罐的溢流口连接二级缓存罐，所述二级缓存罐依次通过滤液泵、布袋过滤器和精密过滤器与回用水储罐连通。
上述铅酸蓄电池合膏废水回用设备的技术方案中，更具体的技术方案还可以是：所述废水收集池内设置有搅拌装置。
进一步的，所述搅拌装置为机械搅拌装置。
进一步的，所述斜管沉淀器、所述一级缓存罐和所述二级缓存罐分别设置有与所述废水收集池连通的排污阀。
进一步的，所述斜管沉淀器和所述二级缓存罐分别设置有与相应泵体联动的液位传感器。
进一步的，所述回用水储罐设置有PH传感器。
进一步的，分别具有两组所述地坑泵、所述压滤泵、所述滤液泵、所述布袋过滤器和所述精密过滤器。
进一步的，所述回用水储罐设有连接至清洗机的自流用水口，二级缓存罐上部开设有连接至所述废水收集池的溢流口。
进一步的，所述压滤机为板框压滤机。
进一步的，所述压滤机的过滤面积为30m2;所述布袋过滤器的过滤精度为20um，所述精密过滤器的过滤精度为5um，所述布袋过滤器和所述精密过滤器的流量为15m3/h。
由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：
1、通过设置斜管沉降池、压滤机、双极缓冲罐、双极过滤器逐步过滤废水收集池的废水，将过滤得到清水送至回用水储罐以供给合膏清洗机循环利用，而压滤机压滤得到的铅饼可直接进行固废处理，定期将斜管沉降池、双极缓冲罐的污水排至废水收集池内，从而完全消除合膏作业区域污水处理排放，缓解污水站处理压力，进而降低环境压力;并循环利用废水，实现节能降耗。
2、能节约用水量，实现合膏用水的循环利用能力。
3、采用机械搅拌装置能防止废水中的铅泥沉降导致铅泥淤积在废水收集池底无法泵入过滤系统进行处理。
4、一级缓存罐具有沉淀澄清作用，由此经二级缓存罐的液体泵入下级过滤系统。
5、布袋过滤器可过滤大颗粒，精滤过滤器过滤小颗粒，以提高过滤效果。
6、设置两组泵和过滤器，可实现一用一备，以便于一组堵塞后，仍能用另一组连续作业。
