申请日2016.08.25
公开(公告)日2017.03.22
IPC分类号C02F1/00; B01D29/03; B01D29/64; B08B9/08
摘要
本实用新型涉及一种带有观察窗的造纸污水处理装置，包括壳体、过滤板、观察窗、伺服电机和升降装置，伺服电机的搅拌轴延伸至壳体的内腔，搅拌轴的两侧分别设置左刮板和右刮板，左、右刮板与壳体的内壁相贴合，左刮板通过第一搅拌桨和第二搅拌桨固定在搅拌轴上，右刮板通过第三搅拌桨和第四搅拌桨固定在搅拌轴上，搅拌轴的底部设置平桨，平桨的底端设置刷毛;升降装置能够实现搅拌轴的上下移动。通过设置观察窗，能够方便的观察壳体内部的反应情况;通过设置左刮板和右刮板，方便对壳体内壁进行清洁;通过在平桨上设置刷毛，方便对过滤板进行清洁，通过设置升降装置，方便左、右刮板对整个壳体内壁的清洁，也便于调节刷毛与过滤板之间的距离。

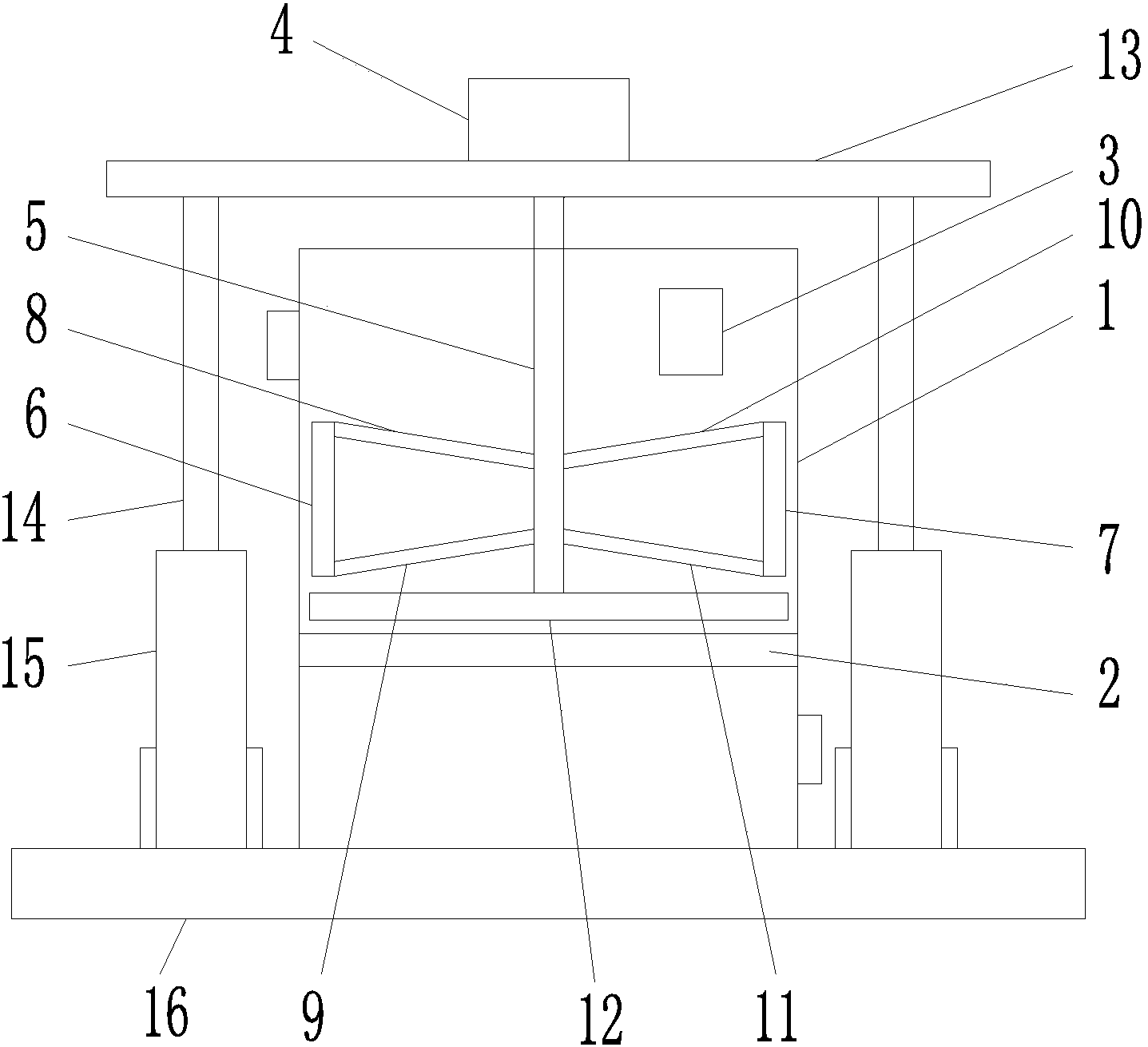

摘要附图
权利要求书
1.一种带有观察窗的造纸污水处理装置，其特征在于：包括壳体、过滤板、观察窗、伺服电机和升降装置，过滤板设置在壳体的内部，伺服电机的搅拌轴延伸至壳体的内腔，搅拌轴的两侧分别设置左刮板和右刮板，左、右刮板与壳体的内壁相贴合，所述的左刮板通过第一搅拌桨和第二搅拌桨固定在搅拌轴上，右刮板通过第三搅拌桨和第四搅拌桨固定在搅拌轴上，搅拌轴的底部设置平桨，平桨的底端设置刷毛;所述的升降装置能够实现搅拌轴的上下移动。
2.根据权利要求1所述的带有观察窗的造纸污水处理装置，其特征在于：所述的第一搅拌桨和第二搅拌桨关于水平面对称设置，第一搅拌桨和第二搅拌桨之间的夹角大于0°小于45°;所述的第三搅拌桨和第四搅拌桨关于水平面对称设置，第三搅拌桨和第四搅拌桨之间的夹角大于0°小于45°。
3.根据权利要求1所述的带有观察窗的造纸污水处理装置，其特征在于：所述的第一、二、三、四搅拌桨均为伸缩杆。
4.根据权利要求1所述的带有观察窗的造纸污水处理装置，其特征在于：所述的搅拌轴与平桨间设置弹簧。
5.根据权利要求1所述的带有观察窗的造纸污水处理装置，其特征在于：过滤板可拆卸式固定在壳体的内部。
6.根据权利要求1所述的带有观察窗的造纸污水处理装置，其特征在于：所述的升降装置包括横梁、升降杆、气缸、底座、所述的气缸设置2个，分别位于壳体的两侧，气缸固定在底座上，气缸的活塞杆固定在升降杆上，升降杆和搅拌轴固定在横梁上。
7.根据权利要求6所述的带有观察窗的造纸污水处理装置，其特征在于：所述的气缸固定在底座的凹槽内。
说明书
一种带有观察窗的造纸污水处理装置
技术领域
本实用新型涉及造纸污水处理设备，具体为一种带有观察窗的造纸污水处理装置。
背景技术
目前，节水型社会建设是我国长期坚持的战略方针和国家策略。造纸工业是我国工业用水和排水的大户，从节水的角度来看，造纸工业污水具有两重性，既是污水，同时又是某种意义上的水资源。但是目前市场上通常采用的造纸污水处理系统功能有限，进行污水处理时，污物容易在机器内壁结垢，过滤装置长时间工作后，过滤的污物容易聚集堵塞过滤孔，影响过滤效率，同时也不方便观察装置内部的反应情况。
实用新型内容
本实用新型的目的在于：提供一种带有观察窗的造纸污水处理装置。
为了实现上述目的，本实用新型提供如下技术方案：
一种带有观察窗的造纸污水处理装置，包括壳体、过滤板、观察窗、伺服电机和升降装置，过滤板设置在壳体的内部，伺服电机的搅拌轴延伸至壳体的内腔，搅拌轴的两侧分别设置左刮板和右刮板，左、右刮板与壳体的内壁相贴合，所述的左刮板通过第一搅拌桨和第二搅拌桨固定在搅拌轴上，右刮板通过第三搅拌桨和第四搅拌桨固定在搅拌轴上，搅拌轴的底部设置平桨，平桨的底端设置刷毛;所述的升降装置能够实现搅拌轴的上下移动。
优选地，所述的第一搅拌桨和第二搅拌桨关于水平面对称设置，第一搅拌桨和第二搅拌桨之间的夹角大于0°小于45°;所述的第三搅拌桨和第四搅拌桨关于水平面对称设置，第三搅拌桨和第四搅拌桨之间的夹角大于0°小于45°。
优选地，所述的第一、二、三、四搅拌桨均为伸缩杆。
优选地，所述的搅拌轴与平桨间设置弹簧。
优选地，过滤板可拆卸式固定在壳体的内部。
优选地，所述的升降装置包括横梁、升降杆、气缸、底座、所述的气缸设置2个，分别位于壳体的两侧，气缸固定在底座上，气缸的活塞杆固定在升降杆上，升降杆和搅拌轴固定在横梁上。
优选地，所述的气缸固定在底座的凹槽内。
本实用新型的有益效果在于：通过设置观察窗，能够方便的观察壳体内部的反应情况;通过在壳体内设置搅拌装置对污水进行搅拌促进污物聚集，通过设置左刮板和右刮板，方便对壳体内壁进行清洁;通过在平桨上设置刷毛，方便对过滤板进行清洁，通过设置升降装置，方便左、右刮板对整个壳体内壁的清洁，也便于调节刷毛与过滤板之间的距离。
