申请日2016.08.24
公开(公告)日2017.02.15
IPC分类号C02F9/04; C02F11/12
摘要

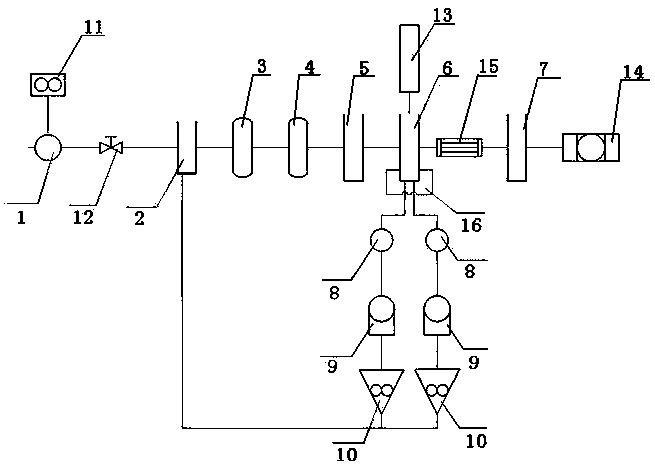

本实用新型公开了一种处理稀土废水除杂的固液分离装置，包括通过管道依次连接的水泵、收集水池、一级催化氧化塔、二级催化氧化塔、混凝反应池和高效沉淀池，分别与所述高效沉淀池连接的缓冲水池和一组污泥泵，与一组污泥泵分别通过管道连接的一组污泥浓缩器以及与一组污泥浓缩器分别通过管道连接的一组厢式压滤机，所述厢式压滤机出水连接至所述收集水池，所述缓冲水池连接至滤液装置，所述水泵上连接液位控制计，所述水泵和收集水池之间连接有控制阀门，所述高效沉淀池上连接絮凝剂储罐，所述高效沉淀池通过导流筒连接至缓冲水池;专门针对稀土废水固液分离，分离效果较佳，分离效率较高。
摘要附图
权利要求书
1.一种处理稀土废水除杂的固液分离装置，其特征在于：包括通过管道依次连接的水泵(1)、收集水池(2)、一级催化氧化塔(3)、二级催化氧化塔(4)、混凝反应池(5)和高效沉淀池(6)，分别与所述高效沉淀池(6)连接的缓冲水池(7)和一组污泥泵(8)，与一组污泥泵(8)分别通过管道连接的一组污泥浓缩器(9)以及与一组污泥浓缩器(9)分别通过管道连接的一组厢式压滤机(10)，所述厢式压滤机(10)出水连接至所述收集水池(2)，所述缓冲水池(7)连接至滤液装置(14)，所述水泵(1)上连接液位控制计(11)，所述水泵(1)和收集水池(2)之间连接有控制阀门(12)，所述高效沉淀池(6)上连接絮凝剂储罐(13)，所述高效沉淀池(6)通过导流筒(15)连接至缓冲水池(7)。
2.根据权利要求1所述的处理稀土废水除杂的固液分离装置，其特征在于：包括刮泥机(16)，所述刮泥机(16)设在所述高效沉淀池(6)内。
3.根据权利要求1或2所述的处理稀土废水除杂的固液分离装置，其特征在于：所述高效沉淀池(6)采用圆形钢筋混凝结构。
4.根据权利要求3所述的处理稀土废水除杂的固液分离装置，其特征在于：所述高效沉淀池(6)采用碳钢材料制作。
5.根据权利要求1所述的处理稀土废水除杂的固液分离装置，其特征在于：所述污泥泵(8)、污泥浓缩器(9)和厢式压滤机(10)的数量相同。
6.根据权利要求5所述的处理稀土废水除杂的固液分离装置，其特征在于：所述污泥泵(8)、污泥浓缩器(9)和厢式压滤机(10)均包括2台。
说明书
一种处理稀土废水除杂的固液分离装置
技术领域
本实用新型涉及一种固液分离装置，具体是涉及一种处理稀土废水除杂的固液分离装置。
背景技术
废水的达标排放是稀土企业长期以来非常关注的问题，稀土废水是一种极为复杂的分散体系，它以粘土、水为基础，多带氧负离子、磺酸根离子及羧酸根等基团，为碱性条件下的负离子体系，即粘土分散在水中形成一种较稳定的分散体系，在水体中长时间不能下沉，稀土废水出水超标严重，极大地污染了环境。
发明内容
为解决上述问题，本实用新型公开了一种处理稀土废水除杂的固液分离装置，专门针对稀土废水固液分离，分离效果较佳，分离效率较高。
为了达到以上目的，本实用新型提供如下技术方案：一种处理稀土废水除杂的固液分离装置，包括通过管道依次连接的水泵、收集水池、一级催化氧化塔、二级催化氧化塔、混凝反应池和高效沉淀池，分别与所述高效沉淀池连接的缓冲水池和一组污泥泵，与一组污泥泵分别通过管道连接的一组污泥浓缩器以及与一组污泥浓缩器分别通过管道连接的一组厢式压滤机，所述厢式压滤机出水连接至所述收集水池，所述缓冲水池连接至滤液装置，所述水泵上连接液位控制计，所述水泵和收集水池之间连接有控制阀门，所述高效沉淀池上连接絮凝剂储罐，所述高效沉淀池通过导流筒连接至缓冲水池。
进一步地，包括刮泥机，所述刮泥机设在所述高效沉淀池内。
进一步地，所述高效沉淀池采用圆形钢筋混凝结构。
进一步地，所述高效沉淀池采用碳钢材料制作。
进一步地，所述污泥泵、污泥浓缩器和厢式压滤机的数量相同。
进一步地，所述污泥泵、污泥浓缩器和厢式压滤机均包括台。
本实用新型与现有技术比较，具有的优点是：专门针对稀土废水固液分离，分离效果较佳，分离效率较高。
