申请日2016.08.24
公开(公告)日2017.03.01
IPC分类号C02F9/04; C02F103/38
摘要
本实用新型公开了一种塑料加工废水处理系统，包括污水排放池，污水排放池的底端设置有过滤网，过滤网的底端设置有排水口，排水口外连接有初级沉淀池，初级沉淀池外连接有混凝池，混凝池外连接有酸液中和池，酸液中和池外连接有渗透过滤器，渗透过滤器外连接有活性炭净化装置。本实用新型的有益效果为：通过设置的过滤网起到了对废水中大颗粒物体的过滤的效果，设置的沉淀池和混凝池可以起到将将废液中的悬浊液沉淀的效果，并且设置的酸性中和池还能达到将废液中的强酸性溶液中行和掉保证了液体的净化彻底，另外设置的活性炭净化装置，还能保证将剩余液体中的残余有害物质吸附掉保证最后排放的液体无污染，对环境保护起到了良好的处理效果。

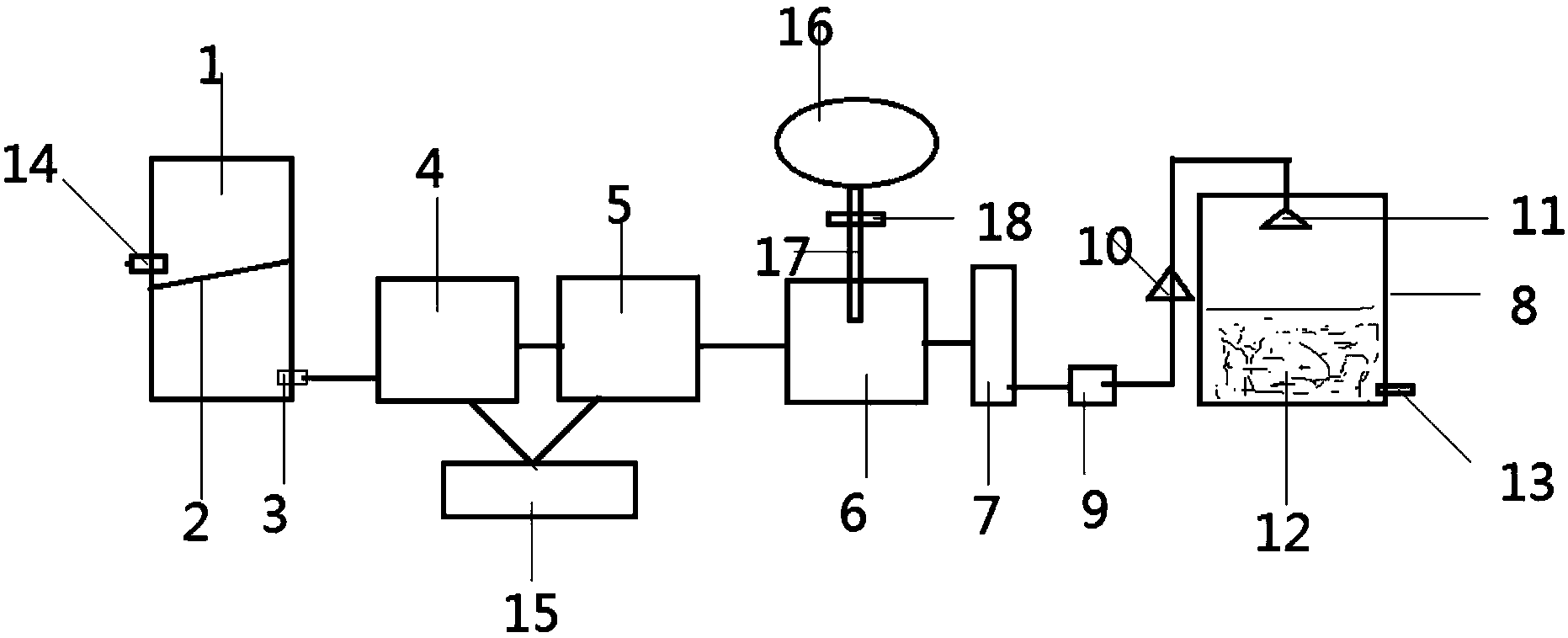

摘要附图
权利要求书
1.一种塑料加工废水处理系统，其特征在于，包括污水排放池(1)，所述污水排放池(1)的底端设置有过滤网(2)，所述所述过滤网(2)的底端设置有排水口(3)，所述排水口(3)外连接有初级沉淀池(4)，所述初级沉淀池(4)外连接有混凝池(5)，所述混凝池(5)外连接有酸液中和池(6)，所述酸液中和池(6)外连接有渗透过滤器(7)，所述渗透过滤器(7)外连接有活性炭净化装置(8);
所述活性炭净化装置(8)包括和所述渗透过滤器(7)出水端连接的水泵(9)，所述水泵(9)上连接有控制阀(10)，所述水泵(9)的出水端设置有射流喷头(11)，所述射流喷头(11)的底端设置有活性炭反应池(12)，所述活性炭反应池(12)的底端设置有处理水排放口(13)。
2.根据权利要求1所述的塑料加工废水处理系统，其特征在于，所述过滤网(2)倾斜设置于所述污水排放池(1)内，所述过滤网(2)和所述污水排放池(1)侧壁连接端设置有排渣口(14)。
3.根据权利要求1所述的塑料加工废水处理系统，其特征在于，所述沉淀池(4)和所述混凝池(5)外设置废物排放池(15)。
4.根据权利要求1所述的塑料加工废水处理系统，其特征在于，所述酸液中和池(6)的上方设置有碱液池(16)，所述碱液池(16)通过出水管(17)流入到所述酸液中和池(6)内，所述出水管(17)上设置有流量控制阀(18)。
5.根据权利要求1所述的塑料加工废水处理系统，其特征在于，所述渗透过滤器(7)为膜过滤器。
说明书
一种塑料加工废水处理系统
技术领域
本实用新型涉及废水处理领域，特别涉及一种塑料加工废水处理系统。
背景技术
塑料加工工艺中经常会产生很多工业废水，并且这些废水对环境会造成很大的污染，所以为了保证生产排水对环境无污染，所以在排水过程中经常都会对废水进行净化之后再排放，但是目前的废水净化装置通常都是经过简单的过滤中和之后就排放，并且处理工艺简单，并不能起到对废水彻底处理的效果。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
本实用新型的目的是提供一种塑料加工废水处理系统，以克服目前现有技术存在的上述不足。
本实用新型的目的是通过以下技术方案来实现：
一种塑料加工废水处理系统，包括污水排放池，所述污水排放池的底端设置有过滤网，所述所述过滤网的底端设置有排水口，所述排水口外连接有初级沉淀池，所述初级沉淀池外连接有混凝池，所述混凝池外连接有酸液中和池，所述酸液中和池外连接有渗透过滤器，所述渗透过滤器外连接有活性炭净化装置;
所述活性炭净化装置包括和所述渗透过滤器出水端连接的水泵，所述水泵上连接有控制阀，所述水泵的出水端设置有射流喷头，所述射流喷头的底端设置有活性炭反应池，所述活性炭反应池的底端设置有处理水排放口。
进一步的，所述过滤网倾斜设置与所述污水排放池内，所述过滤网和所述污水排放池侧壁连接端设置有排渣口;
进一步的，所述沉淀池和所述混凝池外设置废物排放池。
进一步的，所述酸液中和池的上方设置有碱液池，所述碱液池通过出水管流入到所述酸液中和池内，所述出水管上设置有流量控制阀。
进一步的，所述渗透过滤器为膜过滤器。
本实用新型的有益效果为：通过设置的过滤网起到了对废水中大颗粒物体的过滤的效果，设置的沉淀池和混凝池可以起到将将废液中的悬浊液沉淀的效果，并且设置的酸性中和池还能达到将废液中的强酸性溶液中行和掉保证了液体的净化彻底，另外设置的活性炭净化装置，还能保证将剩余液体中的残余有害物质吸附掉保证最后排放的液体无污染，对环境保护起到了良好的处理效果。
