申请日2016.07.09
公开(公告)日2017.02.01
IPC分类号C02F9/02
摘要
本实用新型涉及一种用于农药制剂的废水处理装置，包括废水池、曝光塔、格栅池、废水过滤装置以及清液回收装置，所述废水池通过管道与格栅池的进液口连接，所述格栅池的排液口与废水过滤装置顶端的物料进口连接，所述曝光塔设在废水池与格栅池之间，在所述废水过滤装置的下方设有滤层，在所述滤层上方的废水过滤装置腔体上分别设有观察口以及出料口，在所述滤层下方的废水过滤装置的底端腔体一侧开有排水口，所述排水口与清液回收装置连接;本实用新型的有益效果为：结构简单，可对农药制剂的生产及设备清洗过程中产生的废水进行高效、合理化的过滤处理，且工艺简单，操作简便，有效降低企业的成本。

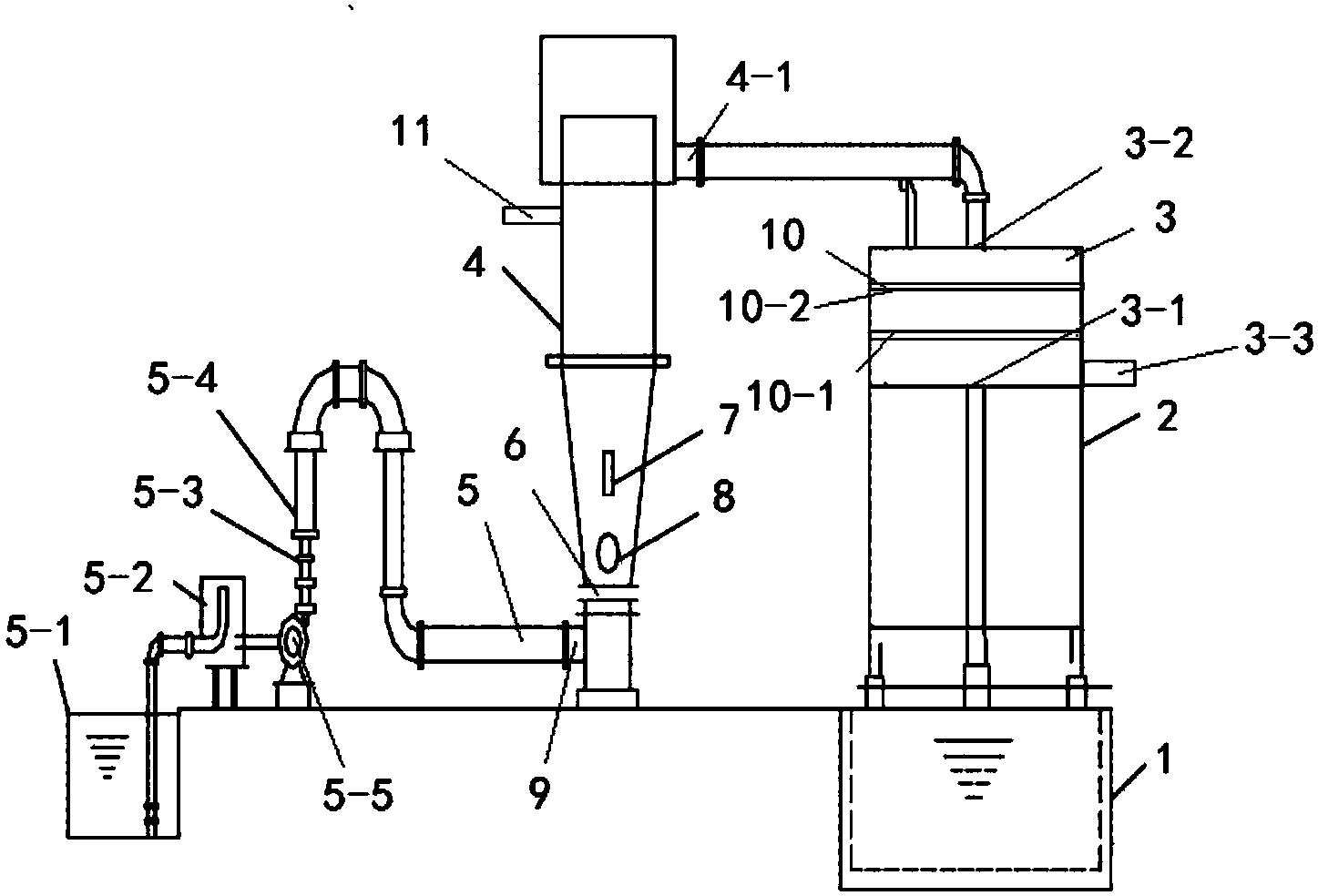

摘要附图
权利要求书
1.一种用于农药制剂的废水处理装置，其特征在于，包括废水池、曝光塔、格栅池、废水过滤装置以及清液回收装置，所述废水池通过管道与格栅池的进液口连接，所述格栅池的排液口与废水过滤装置顶端的物料进口连接，所述曝光塔设在废水池与格栅池之间，在所述废水过滤装置的下方设有滤层，在所述滤层上方的废水过滤装置腔体上分别设有观察口以及出料口，在所述滤层下方的废水过滤装置的底端腔体一侧开有排水口，所述排水口与清液回收装置连接。
2.根据权利要求1所述的一种用于农药制剂的废水处理装置，其特征在于：所述格栅池内设有格栅板，所述格栅板包括粗格栅板和细格栅板，所述细格栅板设在粗格栅板的上方，所述格栅池的一侧开有清污口。
3.根据权利要求1所述的一种用于农药制剂的废水处理装置，其特征在于：还包括曝气装置，所述曝气装置设在废水过滤装置的上方一侧。
4.根据权利要求1所述的一种用于农药制剂的废水处理装置，其特征在于：所述清液回收装置包括集水池、气液分离器、电磁阀、转子流量计和水泵，所述集水池与气液分离器的一端连接，所述气液分离器的另一端与水泵连接，所述水泵通过管路与废水过滤装置底端一侧的排水口连接，所述电磁阀和转子流量计依次设在水泵与排水口之间的管路上。
说明书
一种用于农药制剂的废水处理装置
技术领域
本实用新型涉及一种废水处理装置，具体来说是涉及一种用于农药制剂的废水处理装置。
背景技术
在农药制剂的生产以及设备的清洗过程中都会产生大量废水，废水中含有填料、助剂以及高浓度的原料，直接废弃不仅造成浪费，且对环境会造成严重污染;目前，现有的用于农药制剂的废水处理装置对一般占地面积较大，设备昂贵，企业的生产成本以及人力成本较大，且处理效率较低，效果不理想。
实用新型内容
本实用新型的目的是为了解决上述所存在的缺陷，提供一种结构简单、废水处理效果好的用于农药制剂的废水处理装置。
为实现上述目的，本实用新型的技术方案如下：
一种用于农药制剂的废水处理装置，其特征在于，包括废水池、曝光塔、格栅池、废水过滤装置以及清液回收装置，所述废水池通过管道与格栅池的进液口连接，所述格栅池的排液口与废水过滤装置顶端的物料进口连接，所述曝光塔设在废水池与格栅池之间，在所述废水过滤装置的下方设有滤层，在所述滤层上方的废水过滤装置腔体上分别设有观察口以及出料口，在所述滤层下方的废水过滤装置的底端腔体一侧开有排水口，所述排水口与清液回收装置连接。
作为优选的技术方案，所述格栅池内设有格栅板，所述格栅板包括粗格栅板和细格栅板，所述细格栅板设在粗格栅板的上方，所述格栅池的一侧开有清污口。
作为优选的技术方案，还包括曝气装置，所述曝气装置设在废水过滤装置的上方一侧。
作为优选的技术方案，所述清液回收装置包括集水池、气液分离器、电磁阀、转子流量计和水泵，所述集水池与气液分离器的一端连接，所述气液分离器的另一端与水泵连接，所述水泵通过管路与废水过滤装置底端一侧的排水口连接，所述电磁阀和转子流量计依次设在水泵与排水口之间的管路上。
本实用新型的有益效果为：结构简单，可对农药制剂的生产及设备清洗过程中产生的废水进行高效、合理化的过滤处理，且工艺简单，操作简便，有效降低企业的成本。
