申请日2016.07.08
公开(公告)日2016.11.30
IPC分类号F27B7/34; F27B7/42; F23D14/60
摘要
本实用新型涉及回转窑技术领域，具体涉及一种陶粒及污泥回转窑的燃烧系统,包括回转窑，其特征在于：还包括燃烧器，助燃风机，燃气总成，所述燃烧器的头部嵌入回转窑内部，所述燃烧器的尾部与助燃风机连接，所述燃烧器的尾部还与燃气总成连接，所述燃烧器与所述助燃风机之间设有执行器，所述燃烧器与所述燃气总成之间设有比例阀，所述回转窑内部设有温度传感器，所述温度传感器与温度显示器连接，所述温度显示器设置在回转窑的外部。本实用新型设置了燃烧器，燃器总成，改变传统生物质燃料燃烧的方式为燃气燃烧，减少传统生物质燃料所需占用的空间，并且绿色环保，使用方便。

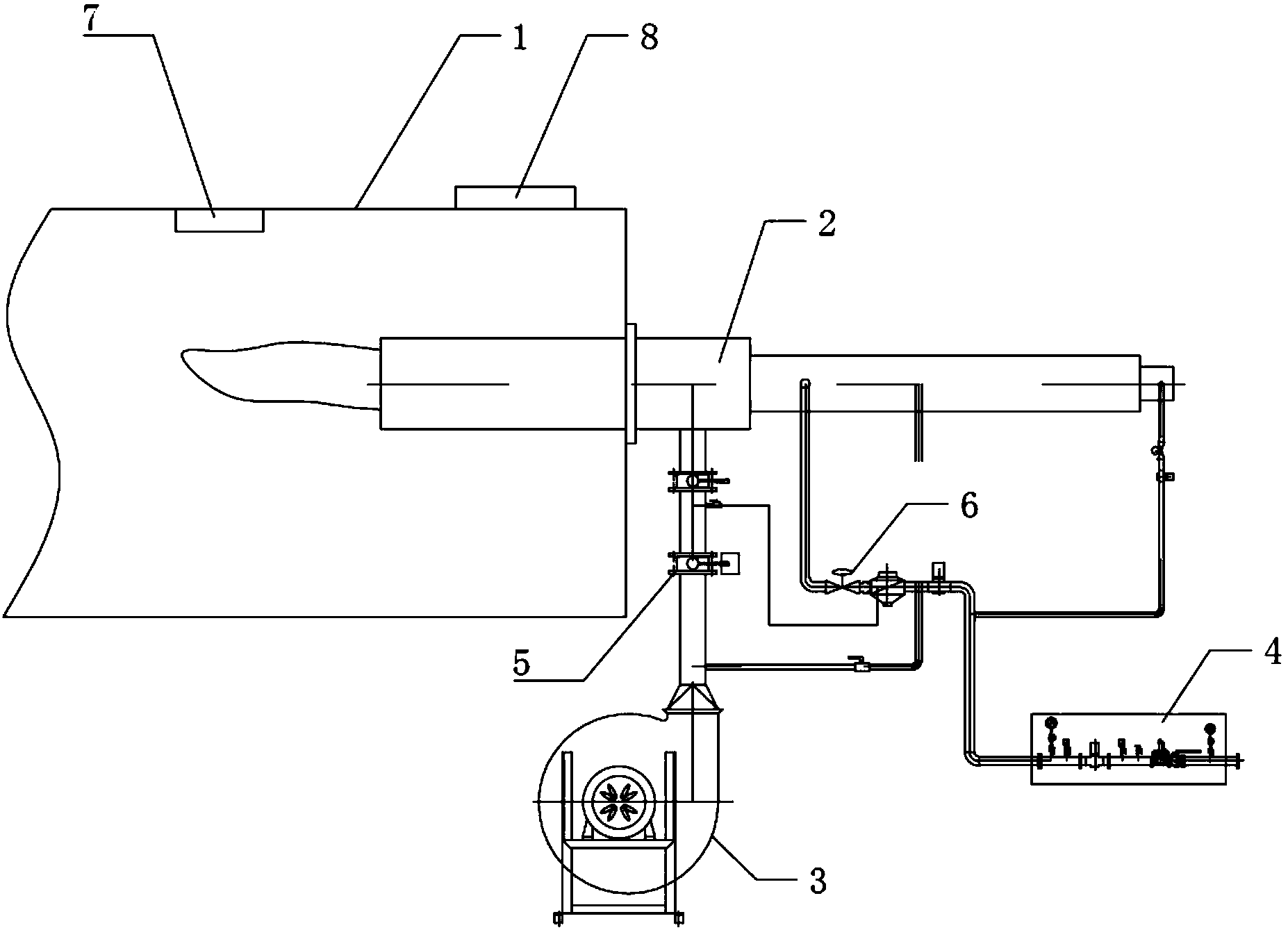

摘要附图
权利要求书
1.一种陶粒及污泥回转窑的燃烧系统，包括回转窑，其特征在于：还包括燃烧器，助燃风机，燃气总成，所述燃烧器的头部嵌入回转窑内部，所述燃烧器的尾部与助燃风机连接，所述燃烧器的尾部还与燃气总成连接。
2.根据权利要求1所述的陶粒及污泥回转窑的燃烧系统，其特征在于：所述燃烧器与所述助燃风机之间设有执行器。
3.根据权利要求1所述的陶粒及污泥回转窑的燃烧系统，其特征在于：所述燃烧器与所述燃气总成之间设有比例阀。
4.根据权利要求1所述的陶粒及污泥回转窑的燃烧系统，其特征在于：所述回转窑内部设有温度传感器，所述温度传感器与温度显示器连接，所述温度显示器设置在回转窑的外部。
说明书
一种陶粒及污泥回转窑的燃烧系统
技术领域
本实用新型涉及回转窑技术领域，具体涉及一种陶粒及污泥回转窑的燃烧系统。
背景技术
目前，陶粒及污泥回转窑的燃料都是谷颗之类的生物质燃料，生物质燃料通过管道、风机鼓入回转窑内燃烧，此种燃烧方式存在以下缺点：1回转窑内温度不够稳定;2生物质燃料储存需要仓库，占地面积大，并且需要预防火灾;3生物质燃料燃烧时会产生大量的灰尘，后续除尘压力大，以上问题亟待解决。
实用新型内容
鉴于以上所述现有技术中存在的不足，本实用新型的目的在于提供一种陶粒及污泥回转窑的燃烧系统。
为解决上述技术问题，本实用新型采用的技术方案是：一种陶粒及污泥回转窑的燃烧系统，包括回转窑，其特征在于：还包括燃烧器，助燃风机，燃气总成，所述燃烧器的头部嵌入回转窑内部，所述燃烧器的尾部与助燃风机连接，所述燃烧器的尾部还与燃气总成连接。
优选的，所述燃烧器与所述助燃风机之间设有执行器，可随时控制助燃风机的执行与否。
优选的，所述燃烧器与所述燃气总成之间设有比例阀，可根据需要设置燃气释放比例。
优选的，所述回转窑内部设有温度传感器，所述温度传感器与温度显示器连接，所述温度显示器设置在回转窑的外部，可随时显示回转窑内的温度，以便对燃气系统做出调整。
本实用新型的有益效果是：本实用新型设置了燃烧器，燃器总成，改变传统生物质燃料燃烧的方式为燃气燃烧，一方面减少了生物质燃料储存需要占用大面积空间的问题，另一方面也解决了由于生物质燃料燃烧会产生大量粉尘，造成后续除尘压力的问题;设置了助燃风机和执行器可以随时调整风量的调节，设置了比例阀控制燃气的量;本实用新型还设置了温度传感器和温度显示器，方便随时观察回转窑内部的温度情况，以便对燃气系统进行调整。
