申请日2016.07.08
公开(公告)日2016.10.12
IPC分类号B01D36/04
摘要
一种工业用污水处理过滤装置，包括沉淀装置、连接装置、第一过滤装置、挡板装置、气缸装置、回收装置、第二过滤装置，沉淀装置包括沉淀框、刮板、第一过滤网、第一刷毛、第一弹簧、第一连接杆及第一握持杆，连接装置包括第一管道、第一阀门、第二连接杆、第一支架、第三连接杆及第一弯曲杆，第一过滤装置包括第一框体、三角块、第二过滤网、第二支架，挡板装置包括第一气缸、第三支架、第一推动杆、挡板、第四支架，气缸装置包括第二气缸、第二推动杆、第三过滤网、第二弯曲杆、移动块、第二弹簧、第五支架，回收装置包括第一横板、回收箱、第七支架、第二横杆、第八支架、第九支架，本发明能够对污水进行彻底的过滤净化，净化效率高。

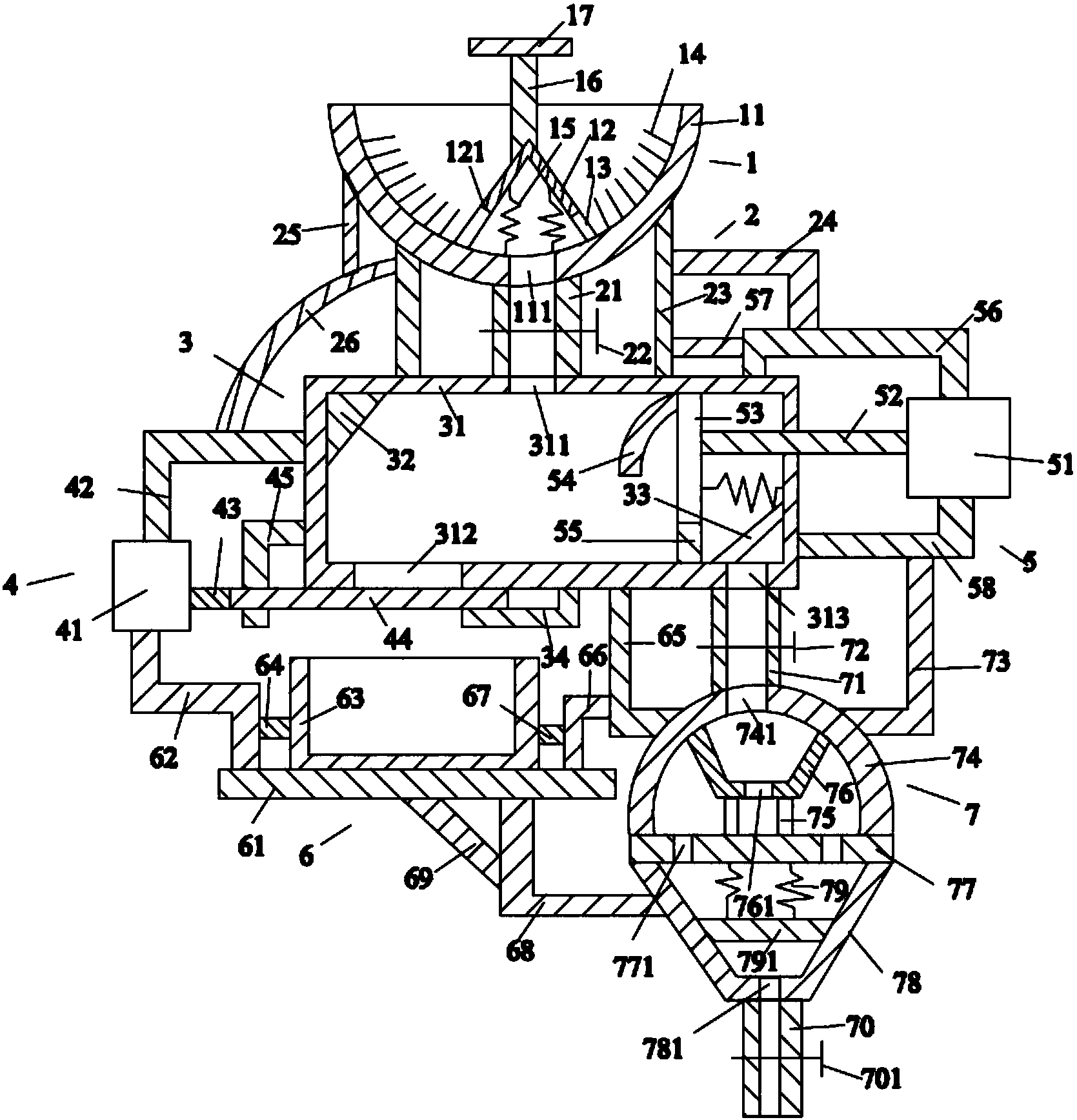

摘要附图
权利要求书
1.一种工业用污水处理过滤装置，其特征在于：所述工业用污水处理过滤装置包括沉淀装置、位于所述沉淀装置下方的连接装置、位于所述连接装置下方的第一过滤装置、位于所述第一过滤装置左侧的挡板装置、位于所述第一过滤装置右侧的气缸装置、位于所述第一过滤装置下方的回收装置、位于所述回收装置右侧的第二过滤装置，所述沉淀装置包括沉淀框、设置于所述沉淀框内的刮板、设置于所述刮板下端的第一过滤网、位于所述沉淀框内表面的第一刷毛、位于所述刮板下方的第一弹簧、位于所述刮板上方的第一连接杆及位于所述第一连接杆上方的第一握持杆，所述连接装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第二连接杆、位于所述第二连接杆右侧的第一支架、位于所述第二连接杆左侧的第三连接杆及位于所述第三连接杆下方的第一弯曲杆，所述第一过滤装置包括第一框体、收容于所述第一框体内的三角块、位于三角块右侧的第二过滤网、位于所述第一框体下方的第二支架，所述挡板装置包括第一气缸、位于所述第一气缸上方的第三支架、位于所述第一气缸右侧的第一推动杆、位于所述第一推动杆右侧的挡板、位于所述第一气缸右侧的第四支架，所述气缸装置包括第二气缸、位于所述第二气缸左侧的第二推动杆、位于所述第二推动杆左侧的第三过滤网、位于所述第三过滤网左侧的第二弯曲杆、位于所述第三过滤网下方的移动块、位于所述第三过滤网右侧的第二弹簧、位于所述第二气缸上方的第五支架、位于所述第五支架左侧的第一横杆及位于所述第二气缸下方的第六支架，所述回收装置包括第一横板、位于所述第一横板上方的回收箱、位于所述回收箱左侧的第七支架、设置于所述第七支架上的第二横杆、位于所述回收箱右侧的第八支架、设置于所述第八支架上的第九支架、位于所述第九支架左侧的第三横杆、位于所述第一横板下方的第十支架及位于所述第十支架左侧的第一斜杆，所述第二过滤装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道右侧的第一固定架、位于所述第二管道下方的第二框体、收容于所述第二框体内的集中斗、位于所述集中斗下方的过滤环、位于所述第二框体下方的第二横板、位于所述第二横板下方的第三框体、收容于所述第三框体内的第三弹簧及位于所述第三框体下方的排出管。
2.根据权利要求1所述的工业用污水处理过滤装置，其特征在于：所述沉淀框呈空心的半圆柱体状，所述沉淀框的下表面设有第一通孔，所述刮板的横截面呈倒置的V字形，所述刮板的下端顶靠在所述沉淀框的内表面上，所述刮板的下端与所述沉淀框的内表面滑动连接，所述刮板的下端设有第一凹槽，所述第一过滤网设有两个，所述第一过滤网收容于所述第一凹槽内且与所述刮板固定连接，所述第一过滤网的下表面与所述沉淀框的内表面滑动连接，所述第一刷毛设有若干个，所述第一刷毛的下端与所述沉淀框的内表面固定连接，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述沉淀框的内表面固定连接，所述第一弹簧的上端与所述刮板的内表面固定连接，所述第一连接杆呈竖直状，所述第一连接杆的下端与所述刮板固定连接，所述第一连接杆的上端与所述第一握持杆固定连接，所述第一握持杆呈长方体。
3.根据权利要求2所述的工业用污水处理过滤装置，其特征在于：所述第一管道呈竖直状，所述第一管道的上端对准所述第一通孔且与所述沉淀框的下表面固定连接，所述第二连接杆设有两个，所述第二连接杆呈竖直状，所述第二连接杆的上端与所述沉淀框固定连接，所述第一支架呈L型，所述第一支架的上端呈水平状且与所述第二连接杆的侧面固定连接，所述第一支架的下端呈竖直状，所述第三连接杆呈竖直状，所述第三连接杆的上端与所述沉淀框固定连接，所述第三连接杆的下端与所述第一弯曲杆固定连接，所述第一弯曲杆呈弯曲状，所述第一弯曲杆的上端与所述第二连接杆的侧面固定连接。
4.根据权利要求3所述的工业用污水处理过滤装置，其特征在于：所述第一框体呈空心的长方体，所述第一框体水平放置，所述第一框体上设有位于其上表面的第二通孔、位于其下表面的第三通孔、第四通孔，所述第一管道的下端对准所述第二通孔且与所述第一框体的上表面固定连接，所述第二连接杆的下端与所述第一框体的上表面固定连接，所述三角块的横截面呈直角三角形，所述三角块的侧面与所述第一框体的内表面固定连接，所述第二过滤网呈倾斜状，所述第二过滤网位于所述第四通孔的上方，所述第二过滤网与所述第一框体的内表面固定连接，所述第二支架呈L型，所述第二支架的上端与所述第一框体的下表面固定连接，所述第二支架的下端呈水平状。
5.根据权利要求4所述的工业用污水处理过滤装置，其特征在于：所述第三支架呈L型，所述第三支架的上端与所述第一框体的左表面固定连接，所述第三支架的下端与所述第一气缸的上表面固定连接。所述第一推动杆呈长方体，所述第一推动杆水平放置，所述第一推动杆的左端与所述第一气缸连接，所述第一推动杆的右端与所述挡板的左表面固定连接，所述挡板呈长方体且水平放置，所述挡板的上表面与所述第一框体的下表面滑动连接，所述挡板挡住所述第三通孔，所述挡板的右端处于所述第二支架与所述第一框体的下表面之间，所述挡板与所述第二支架滑动连接，所述第四支架呈L型，所述第四支架的上端与所述第一框体的左表面固定连接，所述第四支架的下端呈竖直状，所述挡板贯穿所述第四支架的左右表面且与其滑动连接。
6.根据权利要求5所述的工业用污水处理过滤装置，其特征在于：所述第二推动杆呈长方体且水平放置，所述第二推动杆的右端与所述第二气缸连接，所述第二推动杆贯穿所述第一框体的内外表面且与其滑动连接，所述第二推动杆的左端与所述第三过滤网的右表面固定连接，所述第三过滤网呈长方体且竖直放置，所述第三过滤网的上表面与所述第一框体的内表面滑动连接，所述第三过滤网的下表面与所述移动块的上表面固定连接，所述第二弯曲杆呈弯曲状，所述第二弯曲杆的上端与所述第三过滤网的左表面固定连接，所述移动块呈长方体，所述移动块的下表面与所述第一框体的内表面滑动连接，所述移动块的上表面与所述第三过滤网的下表面固定连接，所述第二弹簧呈水平状，所述第二弹簧的右端与所述第一框体的内表面固定连接，所述第二弹簧的左端与所述第三过滤网的右表面固定连接，所述第五支架呈凹字形，所述第五支架的一端与所述第二气的上表面固定连接，所述第五支架的另一端与所述第一框体的上表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的右端与所述第五支架固定连接，所述第一横杆的左端与所述第二连接杆固定连接，所述第一支架的下端与所述第五支架固定连接，所述第六支架呈L型，所述第六支架的一端与所述第二气缸固定连接，所述第六支架的另一端与所述第一框体的右表面固定连接。
7.根据权利要求6所述的工业用污水处理过滤装置，其特征在于：所述第一横板呈长方体且水平放置，所述第七支架呈Z字形，所述第七支架的下端与所述第一横板的上表面固定连接，所述第七支架的上端与所述第一气缸的下表面固定连接，所述回收箱呈空心的长方体，所述回收箱放置在所述第一横板上，所述回收箱放置在所述第三通孔的下方，所述第二横杆呈长方体且水平放置，所述第二横杆的左端与所述第七支架固定连接，所述第二横杆的右端顶靠在所述回收箱的左表面上，所述第八支架呈L型，所述第八支架的上端与所述第一框体的下表面固定连接，所述第八支架的下端呈水平状，所述第九支架呈L型，所述第九支架的上端与所述第八支架的左表面固定连接，所述第九支架的下端与所述第一横板的上表面固定连接，所述第三横杆呈长方体且水平放置，所述第三横杆的右端与所述第九支架固定连接，所述第三横杆的左端顶靠在所述回收箱的右表面上，所述第十支架呈L型，所述第十支架的上端与所述第一横板的下表面固定连接，所述第十支架的下端呈水平状，所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述第十支架固定连接，所述第一斜杆的上端与所述第一横板的下表面固定连接。
8.根据权利要求7所述的工业用污水处理过滤装置，其特征在于：所述第二管道呈竖直状，所述第二管道的上端对准所述第四通孔且与所述第一框体的下表面固定连接，所述第一固定架呈L型，所述第一固定架的上端与所述第六支架固定连接，所述第一固定架的下端与所述第二框体固定连接，所述第二框体呈空心的半球体，所述第二框体的上表面设有第五通孔，所述第二管道的下端对准所述第五通孔且与所述第二框体的上表面固定连接，所述第八支架的下端与所述第二框体固定连接，所述集中斗呈空心的圆台状，所述集中斗的上端与所述第二框体的内表面固定连接，所述集中斗的的下表面设有第六通孔，所述过滤环呈横截面为圆环的柱体，所述过滤环竖直放置，所述过滤环的上表面与所述集中斗的下表面固定连接，所述过滤环的下表面与所述第二横板的上表面固定连接。
9.根据权利要求8所述的工业用污水处理过滤装置，其特征在于：所述第二横板呈圆柱体，所述第二横板水平放置，所述第二框体的下表面与所述第二横板的上表面固定连接，所述第二横板上设有若干贯穿其上下表面的第七通孔，所述第三框体呈空心的圆台状，所述第三框体的上表面与所述第二横板的下表面固定连接，所述第十支架的下端与所述第三框体的侧面固定连接，所述第三框体的下表面设有第八通孔，所述第三弹簧设有两个，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第二横板的下表面固定连接，所述第三弹簧的下端设有第二海绵块，所述第二海绵块呈水平状，所述第二海绵块的侧面与所述第三框体的内表面固定连接，所述第三弹簧的下端与所述第二海绵块的上表面固定连接，所述排出管呈竖直状，所述排出管的上端对准所述第八通孔且与所述第三框体的下表面固定连接。
说明书
一种工业用污水处理过滤装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种工业用污水处理过滤装置。
背景技术
现有的工厂在生产时必然会产生很多的污水，如果直接将这些污水排放到环境中必然会导致环境的污染，因此，如何对污水进行处理便成了急需解决的问题。现有的污水处理装置结构复杂，成本较高，无法对污水进行彻底的过滤净化，过滤净化效率低，无法满足现有的需求。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的工业用污水处理过滤装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种工业用污水处理过滤装置，所述工业用污水处理过滤装置包括沉淀装置、位于所述沉淀装置下方的连接装置、位于所述连接装置下方的第一过滤装置、位于所述第一过滤装置左侧的挡板装置、位于所述第一过滤装置右侧的气缸装置、位于所述第一过滤装置下方的回收装置、位于所述回收装置右侧的第二过滤装置，所述沉淀装置包括沉淀框、设置于所述沉淀框内的刮板、设置于所述刮板下端的第一过滤网、位于所述沉淀框内表面的第一刷毛、位于所述刮板下方的第一弹簧、位于所述刮板上方的第一连接杆及位于所述第一连接杆上方的第一握持杆，所述连接装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第二连接杆、位于所述第二连接杆右侧的第一支架、位于所述第二连接杆左侧的第三连接杆及位于所述第三连接杆下方的第一弯曲杆，所述第一过滤装置包括第一框体、收容于所述第一框体内的三角块、位于三角块右侧的第二过滤网、位于所述第一框体下方的第二支架，所述挡板装置包括第一气缸、位于所述第一气缸上方的第三支架、位于所述第一气缸右侧的第一推动杆、位于所述第一推动杆右侧的挡板、位于所述第一气缸右侧的第四支架，所述气缸装置包括第二气缸、位于所述第二气缸左侧的第二推动杆、位于所述第二推动杆左侧的第三过滤网、位于所述第三过滤网左侧的第二弯曲杆、位于所述第三过滤网下方的移动块、位于所述第三过滤网右侧的第二弹簧、位于所述第二气缸上方的第五支架、位于所述第五支架左侧的第一横杆及位于所述第二气缸下方的第六支架，所述回收装置包括第一横板、位于所述第一横板上方的回收箱、位于所述回收箱左侧的第七支架、设置于所述第七支架上的第二横杆、位于所述回收箱右侧的第八支架、设置于所述第八支架上的第九支架、位于所述第九支架左侧的第三横杆、位于所述第一横板下方的第十支架及位于所述第十支架左侧的第一斜杆，所述第二过滤装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道右侧的第一固定架、位于所述第二管道下方的第二框体、收容于所述第二框体内的集中斗、位于所述集中斗下方的过滤环、位于所述第二框体下方的第二横板、位于所述第二横板下方的第三框体、收容于所述第三框体内的第三弹簧及位于所述第三框体下方的排出管。
所述沉淀框呈空心的半圆柱体状，所述沉淀框的下表面设有第一通孔，所述刮板的横截面呈倒置的V字形，所述刮板的下端顶靠在所述沉淀框的内表面上，所述刮板的下端与所述沉淀框的内表面滑动连接，所述刮板的下端设有第一凹槽，所述第一过滤网设有两个，所述第一过滤网收容于所述第一凹槽内且与所述刮板固定连接，所述第一过滤网的下表面与所述沉淀框的内表面滑动连接，所述第一刷毛设有若干个，所述第一刷毛的下端与所述沉淀框的内表面固定连接，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述沉淀框的内表面固定连接，所述第一弹簧的上端与所述刮板的内表面固定连接，所述第一连接杆呈竖直状，所述第一连接杆的下端与所述刮板固定连接，所述第一连接杆的上端与所述第一握持杆固定连接，所述第一握持杆呈长方体。
所述第一管道呈竖直状，所述第一管道的上端对准所述第一通孔且与所述沉淀框的下表面固定连接，所述第二连接杆设有两个，所述第二连接杆呈竖直状，所述第二连接杆的上端与所述沉淀框固定连接，所述第一支架呈L型，所述第一支架的上端呈水平状且与所述第二连接杆的侧面固定连接，所述第一支架的下端呈竖直状，所述第三连接杆呈竖直状，所述第三连接杆的上端与所述沉淀框固定连接，所述第三连接杆的下端与所述第一弯曲杆固定连接，所述第一弯曲杆呈弯曲状，所述第一弯曲杆的上端与所述第二连接杆的侧面固定连接。
所述第一框体呈空心的长方体，所述第一框体水平放置，所述第一框体上设有位于其上表面的第二通孔、位于其下表面的第三通孔、第四通孔，所述第一管道的下端对准所述第二通孔且与所述第一框体的上表面固定连接，所述第二连接杆的下端与所述第一框体的上表面固定连接，所述三角块的横截面呈直角三角形，所述三角块的侧面与所述第一框体的内表面固定连接，所述第二过滤网呈倾斜状，所述第二过滤网位于所述第四通孔的上方，所述第二过滤网与所述第一框体的内表面固定连接，所述第二支架呈L型，所述第二支架的上端与所述第一框体的下表面固定连接，所述第二支架的下端呈水平状。
所述第三支架呈L型，所述第三支架的上端与所述第一框体的左表面固定连接，所述第三支架的下端与所述第一气缸的上表面固定连接。所述第一推动杆呈长方体，所述第一推动杆水平放置，所述第一推动杆的左端与所述第一气缸连接，所述第一推动杆的右端与所述挡板的左表面固定连接，所述挡板呈长方体且水平放置，所述挡板的上表面与所述第一框体的下表面滑动连接，所述挡板挡住所述第三通孔，所述挡板的右端处于所述第二支架与所述第一框体的下表面之间，所述挡板与所述第二支架滑动连接，所述第四支架呈L型，所述第四支架的上端与所述第一框体的左表面固定连接，所述第四支架的下端呈竖直状，所述挡板贯穿所述第四支架的左右表面且与其滑动连接。
所述第二推动杆呈长方体且水平放置，所述第二推动杆的右端与所述第二气缸连接，所述第二推动杆贯穿所述第一框体的内外表面且与其滑动连接，所述第二推动杆的左端与所述第三过滤网的右表面固定连接，所述第三过滤网呈长方体且竖直放置，所述第三过滤网的上表面与所述第一框体的内表面滑动连接，所述第三过滤网的下表面与所述移动块的上表面固定连接，所述第二弯曲杆呈弯曲状，所述第二弯曲杆的上端与所述第三过滤网的左表面固定连接，所述移动块呈长方体，所述移动块的下表面与所述第一框体的内表面滑动连接，所述移动块的上表面与所述第三过滤网的下表面固定连接，所述第二弹簧呈水平状，所述第二弹簧的右端与所述第一框体的内表面固定连接，所述第二弹簧的左端与所述第三过滤网的右表面固定连接，所述第五支架呈凹字形，所述第五支架的一端与所述第二气的上表面固定连接，所述第五支架的另一端与所述第一框体的上表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的右端与所述第五支架固定连接，所述第一横杆的左端与所述第二连接杆固定连接，所述第一支架的下端与所述第五支架固定连接，所述第六支架呈L型，所述第六支架的一端与所述第二气缸固定连接，所述第六支架的另一端与所述第一框体的右表面固定连接。
所述第一横板呈长方体且水平放置，所述第七支架呈Z字形，所述第七支架的下端与所述第一横板的上表面固定连接，所述第七支架的上端与所述第一气缸的下表面固定连接，所述回收箱呈空心的长方体，所述回收箱放置在所述第一横板上，所述回收箱放置在所述第三通孔的下方，所述第二横杆呈长方体且水平放置，所述第二横杆的左端与所述第七支架固定连接，所述第二横杆的右端顶靠在所述回收箱的左表面上，所述第八支架呈L型，所述第八支架的上端与所述第一框体的下表面固定连接，所述第八支架的下端呈水平状，所述第九支架呈L型，所述第九支架的上端与所述第八支架的左表面固定连接，所述第九支架的下端与所述第一横板的上表面固定连接，所述第三横杆呈长方体且水平放置，所述第三横杆的右端与所述第九支架固定连接，所述第三横杆的左端顶靠在所述回收箱的右表面上，所述第十支架呈L型，所述第十支架的上端与所述第一横板的下表面固定连接，所述第十支架的下端呈水平状，所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述第十支架固定连接，所述第一斜杆的上端与所述第一横板的下表面固定连接。
所述第二管道呈竖直状，所述第二管道的上端对准所述第四通孔且与所述第一框体的下表面固定连接，所述第一固定架呈L型，所述第一固定架的上端与所述第六支架固定连接，所述第一固定架的下端与所述第二框体固定连接，所述第二框体呈空心的半球体，所述第二框体的上表面设有第五通孔，所述第二管道的下端对准所述第五通孔且与所述第二框体的上表面固定连接，所述第八支架的下端与所述第二框体固定连接，所述集中斗呈空心的圆台状，所述集中斗的上端与所述第二框体的内表面固定连接，所述集中斗的的下表面设有第六通孔，所述过滤环呈横截面为圆环的柱体，所述过滤环竖直放置，所述过滤环的上表面与所述集中斗的下表面固定连接，所述过滤环的下表面与所述第二横板的上表面固定连接。
所述第二横板呈圆柱体，所述第二横板水平放置，所述第二框体的下表面与所述第二横板的上表面固定连接，所述第二横板上设有若干贯穿其上下表面的第七通孔，所述第三框体呈空心的圆台状，所述第三框体的上表面与所述第二横板的下表面固定连接，所述第十支架的下端与所述第三框体的侧面固定连接，所述第三框体的下表面设有第八通孔，所述第三弹簧设有两个，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第二横板的下表面固定连接，所述第三弹簧的下端设有第二海绵块，所述第二海绵块呈水平状，所述第二海绵块的侧面与所述第三框体的内表面固定连接，所述第三弹簧的下端与所述第二海绵块的上表面固定连接，所述排出管呈竖直状，所述排出管的上端对准所述第八通孔且与所述第三框体的下表面固定连接。
采用上述技术方案后，本发明具有如下优点：
本发明工业用污水处理过滤装置结构简单，使用方便，能够对污水进行彻底的过滤净化，净化效率高，可以防止污水排放到环境中对环境造成的污染，同时可以对固体的杂质进行收集，防止其沉积在本发明中，使得过滤净化可以顺利的进行，延长其使用寿命。
