申请日2016.07.09
公开(公告)日2017.02.15
IPC分类号C02F11/02; C02F11/10
摘要
一种污泥无害化资源化装置，其特征在于：包括与脱水污泥进料口相连的好氧发酵系统和热解炭化系统;所述的好氧发酵系统包括与脱水污泥进料口依次相连的第一绞龙输送装置、混料仓、发酵仓;所述的热解炭化系统包括与脱水污泥进料口依次相连的第二绞龙输送装置、烘干机、输送带和炭化炉;所述的炭化炉通过管道依次连接引风机和热风炉。本实用新型所述的装置，具有的有益效果为：污泥无害化、减量化彻底，没有填埋、焚烧工艺的缺点，不产生二次污染;资源回收利用，变废为宝，产品有污泥炭、有机肥，成套装置科学高效，运行维护简便，不仅适用生活污泥，而且适用一般工业污泥处理;可燃气体循环回用，减少污染排放，节约能源，减少运行成本。

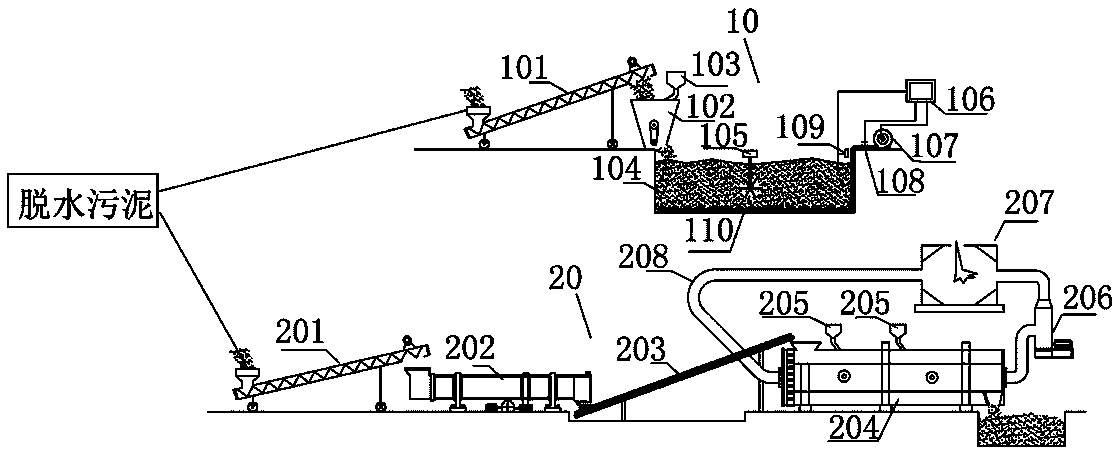

摘要附图
权利要求书
1.污泥无害化资源化装置，其特征在于：包括与脱水污泥进料口相连的好氧发酵系统和热解炭化系统;所述的好氧发酵系统包括与脱水污泥进料口依次相连的第一绞龙输送装置、混料仓、发酵仓;所述的热解炭化系统包括与脱水污泥进料口依次相连的第二绞龙输送装置、烘干机、输送带和炭化炉;所述的炭化炉通过管道依次连接引风机和热风炉。
2.根据权利要求1所述的污泥无害化资源化装置，其特征在于：所述的混料仓上设有一调理剂添加装置。
3.根据权利要求1所述的污泥无害化资源化装置，其特征在于：所述的发酵仓的底部还设有曝气管道，所述的好氧发酵系统还包括设于发酵仓外部的控制系统、鼓风机、电动阀，所述的控制系统依次连接鼓风机、电动阀和曝气管道;所述的发酵仓内设有传感器，所述的传感器连接控制系统。
4.根据权利要求3所述的污泥无害化资源化装置，其特征在于：所述的传感器包括温度传感器和含氧量传感器。
5.根据权利要求1所述的污泥无害化资源化装置，其特征在于：所述的炭化炉上设有重金属固化剂添加装置。
6.根据权利要求1所述的污泥无害化资源化装置，其特征在于：所述的炭化炉上连接有一可燃气体回用管道，所述的可燃气体回用管道连接热风炉。
7.根据权利要求1所述的污泥无害化资源化装置，其特征在于：所述的烘干机为滚筒式烘干机。
说明书
污泥无害化资源化装置
技术领域
本实用新型涉及污泥处理领域，特别涉及一种污泥无害化资源化装置。
背景技术
污泥中往往含有相当多的有毒有害有机物、寄生虫卵、病原微生物、细菌以及重金属离子等，若处置不当，将对周围环境造成二次污染。污泥产生量大，一般约为处理水体积的0.5%～1.0%左右，大多数国家的污泥处理较多采用焚烧、填埋、堆 肥和投海等实用性方法。焚烧法的技术和设备复杂、耗能大、费用较高，并且有大气污染问题;填埋法受到用地的限制，浪费土地资源，很难找到合适的地点;投海会污染海洋，对海洋生态系统和人类食物链已造成威胁。
伴随着人们环保意识的提高，污泥处置的需求越来越大，根据国内实际情况，迫切需要寻找一种污泥无害化资源化(含炭化)利用复合技术，使其能够有效实现污泥减量化、无害化、稳定化与资源化。
发明内容
针对上述问题，本实用新型的目的在于提供一种能够使污泥实现减量化、无害化、资源化和变废为宝的污泥无害化资源化装置。
为达到上述目的，本实用新型所提出的技术方案为：污泥无害化资源化装置，其特征在于：包括与脱水污泥进料口相连的好氧发酵系统和热解炭化系统;所述的好氧发酵系统包括与脱水污泥进料口依次相连的第一绞龙输送装置、混料仓、发酵仓;所述的热解炭化系统包括与脱水污泥进料口依次相连的第二绞龙输送装置、烘干机、输送带和炭化炉;所述的炭化炉通过管道依次连接引风机和热风炉。
优选的，所述的混料仓上设有一调理剂添加装置。
优选的，所述的发酵仓的底部还设有曝气管道，所述的好氧发酵系统还包括设于发酵仓外部的控制系统、鼓风机、电动阀，所述的控制系统依次连接鼓风机、电动阀和曝气管道;所述的发酵仓内设有传感器，所述的传感器连接控制系统。
优选的，所述的传感器包括温度传感器和含氧量传感器。
优选的，所述的炭化炉上设有重金属固化剂添加装置。
优选的，所述的炭化炉上连接有一可燃气体回用管道，所述的可燃气体回用管道连接热风炉。
优选的，所述的烘干机为滚筒式烘干机。
采用上述技术方案，本实用新型所述的污泥无害化资源化装置，具有的有益效果为：
1)污泥无害化、减量化彻底，没有填埋、焚烧工艺的缺点，不产生二次污染;
2)资源回收利用，变废为宝，产品有污泥炭、有机肥，用途广泛，创造新的经济效益和环境效益;
3)成套装置科学高效，运行维护简便，不仅适用生活污泥，而且适用一般工业污泥处理;
4)可燃气体循环回用，减少污染排放，同时节约能源，减少运行成本。
